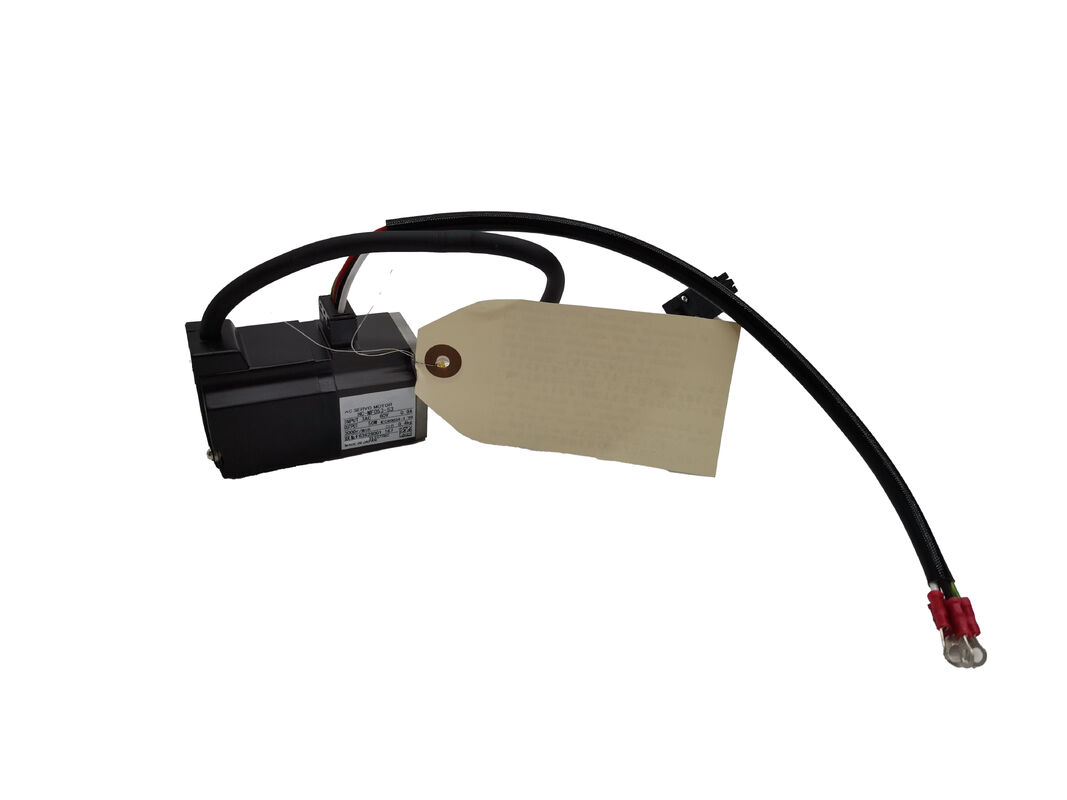

Motor servo AC Mitsubishi HC-MF73-S15 — Motor de eje estriado de 750W de la serie HC-MF

Cuando el par constante y suave es la prioridad

Existe una categoría de servomotores que no persigue los titulares de las hojas de especificaciones — sin resolución de encoder exótica, sin cifras de inercia ultrabaja — sino que se gana su reputación funcionando de manera fiable año tras año en algunos de los entornos CNC más exigentes de la industria. El Mitsubishi HC-MF73-S15 pertenece a esa categoría.

Parte de la serie HC-MF de Mitsubishi — una línea construida en torno a principios de diseño de inercia media y capacidad pequeña — este motor ofrece 750W (0,75 kW) de potencia nominal a 3.000 RPM con una fuente de alimentación trifásica de 117 V AC, consumiendo 5,2 A en condiciones nominales. El eje de salida es un eje recto de 19 mm de diámetro con chavetero, que proporciona el enclavamiento mecánico positivo que exigen las aplicaciones de inversión de par. No hay freno electromagnético en esta variante. Las conexiones de alimentación y encoder se sacan a través de conectores frontales, una disposición práctica para carcasas de máquinas CNC donde el enrutamiento de cables por la parte trasera es limitado.

El motor es de construcción cerrada con refrigeración por aire forzado — construido robusto para entornos de taller reales en lugar de laboratorios con clima controlado.

Especificaciones Técnicas

La serie HC-MF en contexto

La línea HC-MF es anterior a la generación HC-MFS. Mientras que el HC-MFS utiliza un encoder absoluto de 17 bits que se comunica a través de un enlace serie digital, el HC-MF utiliza un encoder analógico OBA — un encoder de señal seno/coseno que era estándar en los amplificadores MR-J2. Esto significa que el HC-MF73-S15 es claramente un motor de unidad MR-J2. No se conectará directamente a amplificadores MR-J2S, MR-J3 o MR-J4 sin una evaluación de compatibilidad, ya que cada generación cambió los protocolos de comunicación del encoder.

Para los ingenieros de mantenimiento que mantienen en funcionamiento las máquinas controladas por MR-J2, esta distinción es lo que hace del HC-MF73-S15 la pieza de repuesto correcta. La variante MFS más nueva, aunque

dimensionalmente similar en algunos aspectos, utiliza un tipo de encoder diferente y se empareja con unidades MR-J2S — estas no son intercambiables sin cambios de unidad y trabajo de parámetros.

La característica de inercia media de la serie HC-MF lo sitúa bien para aplicaciones de ejes de alimentación de máquinas herramienta CNC: más tolerante bajo condiciones de carga variables que los motores de baja inercia, y más sensible que los diseños de alta inercia cuando las tasas de aceleración son importantes. Maneja el tipo de movimiento de eje bidireccional y de carga variable que ocurre en operaciones de fresado, taladrado y torneado sin los problemas de búsqueda de ganancia que a menudo presentan los motores de tamaño insuficiente.

Configuración del Eje y Notas de Instalación

El chavetero en el eje de 19 mm es una necesidad práctica para cualquier eje donde las inversiones de par sean frecuentes o donde las cargas axiales puedan hacer que un acoplamiento de eje liso se deslice con el tiempo. Las conexiones estriadas transfieren el par a través de un engranaje mecánico, no por fricción — y con 750W y 3.000 RPM disponibles, los acoplamientos solo por fricción introducen un modo de fallo que simplemente no es necesario.

Al montar, el motor de clase HC-MF de 750W debe instalarse en una brida de aluminio de 300 x 300 x 12 mm (o masa térmica equivalente) para garantizar una disipación de calor adecuada bajo operación nominal continua. Este es un motor que depende de la transferencia de calor por conducción a su montaje como parte de su gestión térmica — la instalación en una placa de montaje térmicamente aislada o subdimensionada reducirá la potencia nominal continua del motor.

La disposición del conector frontal, compartida en toda la serie HC-MF, mantiene el tendido de cables predecible y evita la necesidad de tender cables por la parte trasera del motor — un detalle que importa en ensamblajes de ejes densamente empaquetados.

Adecuación de la Aplicación

El HC-MF73-S15 se encuentra más comúnmente en centros de mecanizado CNC, tornos y fresadoras de finales de los 90 y principios de los 2000 que se configuraron originalmente con sistemas servo MR-J2. Más allá del CNC, la serie también aparece en equipos de ensamblaje automatizado, etapas de posicionamiento X-Y y maquinaria de embalaje de la misma generación.

Para cualquiera de estas máquinas que sigan en servicio de producción, el HC-MF73-S15 es el reemplazo fiable, idéntico, que evita el trabajo de integración de sistemas que requeriría un cambio entre generaciones.

Preguntas Frecuentes

P1: ¿Qué unidad servo se requiere para el HC-MF73-S15?

R: Este motor está diseñado para amplificadores servo de la serie Mitsubishi MR-J2. El encoder analógico OBA equipado en los motores de la serie HC-MF se comunica específicamente con las unidades MR-J2. No es compatible con amplificadores MR-J2S, MR-J3 o MR-J4 sin una configuración de unidad de conversión o reemplazo.

P2: ¿Qué significa la designación S15 y está este motor disponible con freno?

R: El sufijo S15 indica la configuración del eje y el montaje — específicamente, un eje recto estándar con chavetero y sin freno electromagnético. Una versión con freno del mismo motor base está disponible bajo la designación HC-MF73B, que añade un freno de retención al apagar la alimentación para aplicaciones de eje vertical o retención de posición.

P3: ¿Cuál es la diferencia entre el HC-MF73 y el HC-MFS73?

R: Ambos son motores de 750W y 3.000 RPM de la familia de inercia media HC de Mitsubishi, pero pertenecen a diferentes generaciones de unidades. El HC-MF73 utiliza un encoder analógico OBA y se empareja con unidades MR-J2. El HC-MFS73 utiliza un encoder absoluto de 17 bits y se empareja con unidades MR-J2S. No son directamente intercambiables — cambiar uno por otro requiere un cambio de unidad o hardware de interfaz adicional.

P4: ¿Cuáles son los modos de fallo más comunes en el HC-MF73-S15?

R: El encoder analógico OBA es el elemento de servicio más frecuente — la degradación de la señal se manifiesta como lecturas de velocidad erráticas o errores de posicionamiento antes de un fallo completo. El desgaste de los rodamientos es el otro problema común en aplicaciones de alto ciclo. Ambos son reparables por talleres de servicio de servomotores experimentados. El ventilador de refrigeración por aire forzado de este motor también debe revisarse periódicamente, ya que un ventilador defectuoso puede causar sobrecarga térmica bajo ciclos de trabajo sostenidos.

P5: ¿Se puede utilizar el HC-MF73-S15 como reemplazo directo de otras variantes HC-MF de 750W?

R: Mecánicamente, muchas variantes HC-MF de 750W comparten las mismas dimensiones de brida y tamaño de eje, lo que hace que la instalación física sea sencilla. Sin embargo, siempre verifique que el tipo de encoder y la configuración del conector coincidan antes de asumir un cambio directo. Algunas variantes tienen diferentes orientaciones de salida de cable o tipos de señal de encoder que pueden afectar la compatibilidad con el cableado y las unidades existentes.

El Mitsubishi HC-MF73-S15 es un servomotor heredado. Confirme la compatibilidad de la unidad, el tipo de encoder y los requisitos de montaje con la documentación de su máquina existente antes de realizar el pedido.
