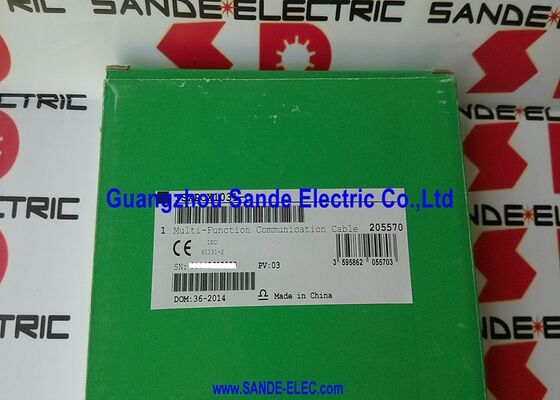

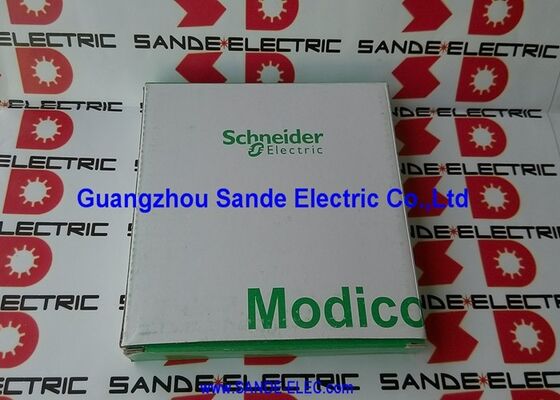

SCHNEIDER Cable de programación multifunción TSXPCX1031-C para la serie Schneider TWIDO/NEZA TSXPCX1031C

TSXPCX1031-C. ∙ Schneider Electric RS232 Cable de conexión ∙ 2.5m / DTE Terminal Port / Modicon / TSX Micro / Twido / Magelis

Cable de conexión RS232 para plataformas Schneider Electric PLC y HMI

The TSXPCX1031-C is Schneider Electric's RS232 connecting cable for the DTE (Data Terminal Equipment) terminal port — the standard programming and communication cable bridging a PC or laptop serial port to Schneider Electric's range of compact controllers and HMI terminals.

El cable conecta el puerto terminal serie del controlador al puerto COM del PC, lo que permite al software de programación PLC cargar, descargar y monitorear programas en el controlador objetivo.Un solo cable sirve a varias familias de controladores Schneider Electric, lo que lo convierte en un accesorio versátil para los ingenieros que mantienen o ponen en marcha instalaciones en todas las gamas de productos Modicon y Harmony.

Especificaciones clave

Configuración de los conectores: dos interfaces, un cable

El TSXPCX1031-C utiliza un enfoque de doble conector para servir a diferentes tipos de interfaces de controladores:

8 pines de mini DIN femenino:Se conecta al puerto de programación DIN8 TER/AUX en TSX Micro, Twido y controladores relacionados.

D-Sub DE-09 hembra (DB9):Se conecta al puerto COM RS232 estándar en una PC o portátil. El macho DE-09 en la PC se combina con este conector femenino en el cable.

Incluido el adaptador de 9 a 25 pines:Añade compatibilidad con puertos PC COM más antiguos que utilizan el conector DB25 más grande, extendiendo la utilidad del cable a estaciones de trabajo heredadas y computadoras industriales que conservan el formato de 25 pines

Aplicaciones

PLC de puesta en marcha:Conexión de una computadora portátil de programación a un controlador Modicon Premium o TSX Micro en una nueva instalación de la máquina, descarga del programa inicial, configuración de parámetros y verificación de la operación de E/S.

Diagnóstico de fallas en el lugar:Ingenieros de mantenimiento que se conectan a los controladores Twido o TSX Micro instalados para el monitoreo en línea del diagrama de escaleras, la comprobación del estado de entrada/salida y el diagnóstico de fallos.

Configuración de la interfaz HMI:Cargar las configuraciones completas de pantalla desde un PC a las terminales de operador Magelis XBT en máquinas de producción, sistemas de transporte y equipos de embalaje.

Copia de seguridad del programa:Carga de programas desde controladores Modicon Premium o TSX Micro instalados en el almacenamiento de PC ¢ creación de copias de seguridad de programas antes de los trabajos de mantenimiento o los reemplazos de unidades.

Preguntas frecuentes

P1: ¿Funciona el TSXPCX1031-C como un cable USB o requiere un puerto físico DB9 COM?

El TSXPCX1031-C es un cable DB9 RS232 que requiere un puerto COM físico de 9 pines en el PC.se requiere un adaptador USB-RS232 separado (como un adaptador basado en FTDI)Confirme la compatibilidad del adaptador USB-RS232 con el software de programación de Schneider Electric en uso.

P2: ¿Qué software de programación funciona con TSXPCX1031-C para TSX Micro y Modicon Premium?

PL7 Pro (para TSX Premium y TSX Micro) y TwidoSoft / TwidoSuite (para controladores Twido) son los entornos de programación estándar para estas familias de controladores.Ambos utilizan el cable TSXPCX1031-C para conexión serial. Unity Pro y EcoStruxure Control Expert soportan plataformas posteriores de Modicon confirmando que la versión del software coincide con el tipo de controlador que se está programando.

P3: ¿Se puede utilizar TSXPCX1031-C para el monitoreo y la programación de comunicaciones de Modbus RTU?

Sí ¢ la capacidad RS485 del TSXPCX1031-C permite su uso para conectarse a redes serie Modbus RTU en el puerto TER/AUX del controlador.Esto permite tanto el acceso a la programación como el monitoreo de la comunicación maestro / esclavo Modbus a través de la misma interfaz de cable físico.

P4: ¿Cuál es la diferencia entre TSXPCX1031 y TSXPCX1031-C?

La base TSXPCX1031 y su variante "-C" comparten las mismas especificaciones eléctricas, tipos de conectores y lista de plataformas compatibles.El sufijo "-C" identifica una variante de producto específica en el sistema de pedidos de Schneider Electric Ambos cumplen el mismo papel funcional: cable de conexión RS232/RS485 para puertos terminales DTE de Schneider Electric.
