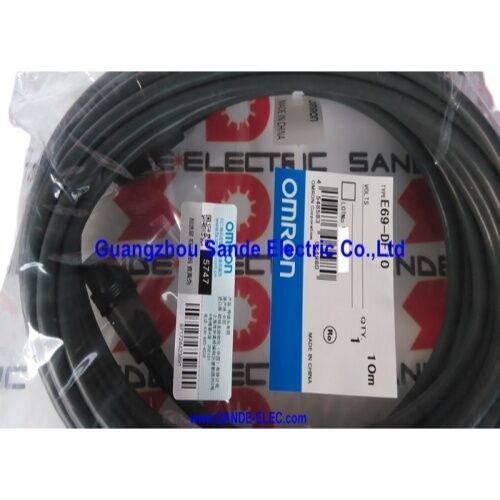

Cable de Extensión para Encoder OMRON E69-DF10

Serie E69 | Longitud de 10 m | Para Encoders E6C2-A / E6C3-A / E6CP / E6F | 12 VDC

Tendiendo un Puente Entre el Encoder y el Controlador

La disposición de las máquinas no siempre coopera. Cuando un encoder OMRON se monta en un eje, husillo o rodillo que se encuentra más lejos del gabinete del controlador que el cable precableado estándar del encoder, el cable de extensión E69-DF10 es la respuesta diseñada. Extiende la ruta de la señal en 10 metros manteniendo la integridad de la señal — sin empalmes, sin extensiones de cable improvisadas, sin conjeturas sobre la compatibilidad de los conectores.

El E69-DF10 pertenece a la serie de accesorios E69 de OMRON, diseñada específicamente para trabajar junto con las familias de encoders rotativos absolutos E6C2-A, E6C3-A, E6CP y E6F. Ambos extremos están terminados con conectores coincidentes que se acoplan directamente con el conector de salida del encoder por un lado y el siguiente segmento de cable o la entrada del controlador por el otro, proporcionándole una extensión limpia de "plug and play" que encaja dentro de la arquitectura del sistema documentada por OMRON.

Especificaciones de un Vistazo

La Serie E69-DF — Conozca sus Opciones de Longitud

La gama E69-DF cubre tres longitudes estándar para diferentes escenarios de instalación. El E69-DF5 (5m) se adapta a distancias moderadas en celdas de máquinas compactas. El E69-DF10 (este producto) maneja la mayoría de las configuraciones estándar de máquinas CNC y líneas de automatización donde el encoder y el gabinete de control están separados por un marco de máquina, un conducto de cable o una carcasa de seguridad. Los E69-DF20 y E69-DF30 están disponibles para recorridos más largos en líneas de producción grandes o sistemas de múltiples bahías.

Elegir la longitud correcta antes de la instalación evita la tentación de enrollar el cable sobrante en un paquete apretado cerca de fuentes de ruido eléctrico — una práctica que puede introducir interferencias en la señal del encoder a través de acoplamiento inductivo. Utilice la longitud que se ajuste a la ruta real del cable.

Familias de Encoders Compatibles — Qué se Conecta

El E69-DF10 está probado y documentado para su uso con cuatro series de encoders rotativos OMRON:

Serie E6C2-A— Encoders rotativos absolutos en la clase de diámetro de carcasa de 50 mm, disponibles en variantes de eje de 8 mm. Ampliamente utilizados en aplicaciones de seguimiento de posición, controladores de leva y monitoreo de ángulo en máquinas herramienta y líneas de embalaje.

Serie E6C3-A— Encoders absolutos robustos con una carcasa de 50 mm de diámetro y eje macizo de 8 mm, con clasificación IP65 y rodamientos sellados. Comunes en aplicaciones cercanas a fluidos de corte o entornos de lavado donde el cuerpo del encoder se enfrenta a condiciones hostiles.

Serie E6CP— Encoders absolutos de propósito general con una carcasa de 50 mm, incluyendo variantes diseñadas específicamente para su uso con el posicionador de leva H8PS de OMRON. Estos encoders emiten código Gray y requieren un cable que transmita correctamente las señales de salida paralelas multibit — lo cual hace el E69-DF10.

Serie E6F— Encoders absolutos robustos con una carcasa de 50 mm y eje macizo de 10 mm, utilizados en aplicaciones que requieren mayor capacidad de carga radial y axial del eje. Disponibles en variantes de salida incremental y absoluta.

¿Por Qué No Simplemente Empalmar el Cable Existente?

La pregunta surge regularmente durante el mantenimiento — particularmente cuando el cable estándar del encoder ha sufrido daños físicos en algún punto de su recorrido. La respuesta se refiere a la calidad de la señal y la fiabilidad a largo plazo.

Los encoders absolutos E6C3-A, E6CP y E6F de OMRON emiten datos de posición en código Gray a través de múltiples conductores de señal simultáneamente. Cualquier punto de empalme introduce asimetría de resistencia entre los conductores, añade capacitancia y crea un punto de entrada potencial para la humedad. En una máquina de alto ciclo donde el encoder cambia millones de veces por turno, incluso un aumento marginal en el tiempo de subida/bajada de la señal en un empalme mal hecho puede eventualmente causar errores de lectura del código Gray — lo que en un encoder absoluto significa que el controlador lee silenciosamente una posición incorrecta sin generar una alarma inmediata.

El E69-DF10 preserva la impedancia emparejada y la continuidad del blindaje del recorrido del cable original. Es la diferencia entre una reparación que funciona hoy y una que funciona de manera fiable durante los próximos años.

Consideraciones de Instalación

Algunas cosas que vale la pena verificar antes de tender el cable:

Manténgalo alejado de los conductores de alimentación.Tienda el E69-DF10 en un conducto separado de los cables de alimentación del motor, las líneas de salida del inversor y el cableado de solenoides. Si los recorridos deben cruzarse, crúcelos a 90° en lugar de correr en paralelo.

Utilice bridas para cables a intervalos regulares.Un cable de 10 m que no está soportado eventualmente se fatigará en los cuerpos de los conectores por su propio peso y la vibración de la máquina. Soporte cada 0.5–1 m en pistas de cable en movimiento, con más frecuencia si la instalación experimenta ciclos de flexión continuos.

No exceda el radio de curvatura nominal.Las curvas cerradas comprimen el blindaje y pueden agrietar el aislamiento de los conductores con el tiempo, particularmente en entornos de baja temperatura. Deje un radio de curvatura generoso en ambos extremos del conector.

Verifique el pestillo del conector en ambos extremos.El conector del lado del encoder se acopla con un pestillo mecánico. Un conector que no esté completamente asentado producirá fallos intermitentes de desconexión que son muy difíciles de rastrear sin un probador de cables.

Preguntas Frecuentes

P1: ¿Se puede usar el E69-DF10 con encoders incrementales OMRON como las series E6B2 o E6C2-C?

El E69-DF10 está documentado específicamente para las series de encoders absolutos E6C2-A, E6C3-A, E6CP y E6F. Las familias de encoders incrementales (E6B2-C, E6C2-C, E6C3-C) utilizan diferentes tipos de conectores y configuraciones de cable y no son compatibles con la serie E69-DF. Consulte la tabla de compatibilidad de accesorios E69 de OMRON para el modelo de cable de extensión correcto al trabajar con variantes de encoder incremental.

P2: ¿Es posible conectar en cadena dos cables E69-DF10 para lograr un recorrido de 20 m?

OMRON no recomienda oficialmente conectar en cadena cables de extensión, ya que cada unión de conector introduce resistencia y capacitancia adicionales en la ruta de la señal. Para un recorrido de 20 m, utilice en su lugar el E69-DF20 diseñado para este fin. Si no hay disponible una opción de 20 m, consulte la documentación de OMRON para conocer la longitud máxima de cable permitida para el modelo de encoder específico que se está extendiendo, y considere cuidadosamente la integridad de la señal antes de proceder.

P3: ¿Afecta el E69-DF10 a la resolución o precisión del encoder?

No. El cable de extensión es una interconexión pasiva — transporta las señales de salida del encoder sin modificaciones. La resolución, la precisión y el código de salida (código Gray) permanecen exactamente como se especifican para el encoder en sí. Sin embargo, si el recorrido del cable pasa a través de un entorno de alta interferencia y se tiende incorrectamente junto a conductores de alimentación, la captación de ruido podría causar errores de señal. El enrutamiento correcto del cable y la integridad del blindaje son los factores prácticos que determinan si el rendimiento nominal del encoder se mantiene en el extremo del controlador.

P4: ¿Cuál es la clasificación de voltaje del E69-DF10 y funcionará con encoders alimentados a 24 VDC?

El E69-DF10 está clasificado para 12 VDC, coincidiendo con el voltaje de suministro de las familias de encoders compatibles E6CP y E6F. Antes de usar este cable con cualquier encoder alimentado a un voltaje diferente, verifique el voltaje nominal tanto del encoder como del cable en su instalación específica. Los encoders OMRON de esta familia suelen operar en rangos de suministro de 12–24 VDC dependiendo de la variante específica — confirme que la clasificación del cable coincide con el suministro de su encoder.

P5: ¿Cuál es la diferencia entre el E69-DF10 y otros accesorios de cable OMRON similares en la serie E69?

La serie E69-DF (DF2, DF5, DF10, DF20, DF30) son todos cables de extensión para las familias de encoders absolutos (E6C2-A, E6C3-A, E6CP, E6F), que difieren solo en longitud. Otros accesorios E69 cumplen funciones diferentes: los acoplamientos (serie E69-C) conectan el eje del encoder a un eje de la máquina; las bridas (serie E69-F) proporcionan caras de montaje adaptadoras; los soportes de montaje para servomotores (serie E69-M) adaptan los encoders a las caras de extremo de los servomotores. El sufijo DF identifica específicamente la función de cable de extensión dentro del catálogo de accesorios E69.
