El motor de Honeywell Modutrol IV M7284C1000 M7284C100O

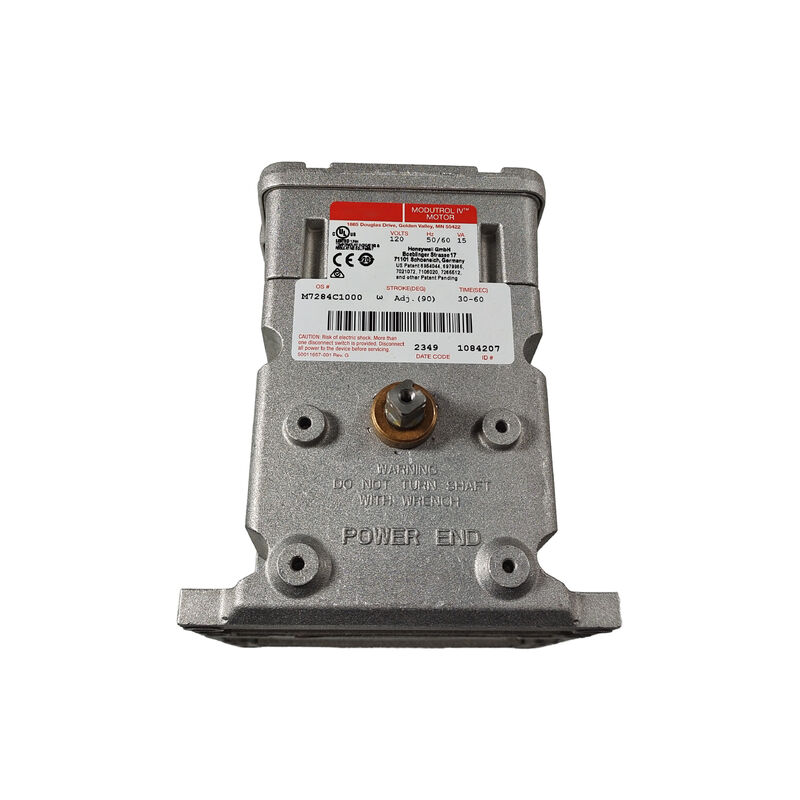

Motor Modutrol IV Honeywell M7284C1000

Descripción del producto

El M7284C1000 es un motor Honeywell Modutrol IV utilizado para posicionar compuertas y válvulas a partir de una señal de control de 4-20 mA.

Los datos del producto para la familia M7284 lo muestran como un motor actuador de 120 VCA, 50/60 Hz en la clase de par de 150 lb-in, mientras que las páginas de venta publicadas para este modelo exacto también describen carrera ajustable de 90° a 160° y tiempo nominal de 30 a 60 segundos.

Lo que hace valioso a este modelo es la forma en que une las señales de control electrónico y el movimiento mecánico real en hardware de HVAC y control de procesos. Un motor de esta clase no se elige simplemente porque gire un eje.

Se elige porque puede posicionar una compuerta o válvula de manera suave, repetida y predecible a lo largo de una carrera de trabajo útil. En sistemas prácticos de control de edificios y sistemas industriales de flujo de aire, ese tipo de posicionamiento repetible importa más que la velocidad bruta.

Esta perspectiva de uso se deriva directamente del papel declarado de la familia Modutrol IV en el posicionamiento de válvulas y compuertas.

Valor de aplicación

El M7284C1000 es muy adecuado para compuertas de HVAC, controles de aire de combustión, válvulas de proceso y automatización de plantas mecánicas donde una señal de control de 4-20 mA ya forma parte de la estrategia de control.

La literatura Modutrol IV de Honeywell enmarca la familia en torno al posicionamiento proporcional de compuertas y válvulas, lo que naturalmente hace que este modelo sea relevante para salas de calderas, sistemas de manejo de aire, ensamblajes de control de quemadores y entornos de automatización similares donde se requiere un desplazamiento angular controlado.

Varios detalles de instalación también agregan valor práctico en el campo.

Los datos publicados para la familia y este modelo incluyen montaje en pie, terminales de conexión rápida, Protección contra la intemperie NEMA 3, y un eje cuadrado de doble extremo en el rango M7284. Esos no son detalles pequeños en el trabajo de servicio real.

Afectan la facilidad con la que se puede montar, cablear, conectar el motor al mecanismo accionado y protegerlo en salas de máquinas o espacios de equipos adyacentes al exterior.

Perspectiva de reemplazo y selección

Para trabajos de mantenimiento y modernización, el M7284C1000 se trata mejor como un motor actuador de control, no solo como un motor con voltaje coincidente.

El tipo de señal, la clase de par, el rango de carrera, el comportamiento de rotación, el formato de montaje y el estilo del eje son importantes.

En términos prácticos, un reemplazo correcto mantiene el comportamiento de la conexión de la compuerta o válvula consistente y reduce la posibilidad de inestabilidad del control después del arranque.

Esa recomendación se basa en los datos de producto Modutrol IV publicados para la familia M7284.

Datos técnicos

Preguntas frecuentes

P1: ¿Qué tipo de producto es el M7284C1000?
Es un motor actuador Modutrol IV utilizado para posicionar compuertas y válvulas a partir de una señal de control de 4-20 mA.

P2: ¿Qué le da a este modelo su valor práctico en los sistemas de control?
Su valor proviene de combinar entrada electrónica proporcional con una carrera mecánica y una clase de par bien definidas.

Eso lo hace útil donde un controlador necesita un posicionamiento repetible de compuertas o válvulas en lugar de una simple actuación de encendido/apagado.

P3: ¿Qué tipos de aplicaciones se adaptan mejor a este motor?
Se adapta a compuertas de HVAC, controles de sala de calderas, equipos de manejo de aire y posicionamiento de válvulas de proceso donde se utiliza control de 4-20 mA.

Estos ejemplos de aplicación se derivan directamente del papel de la familia Modutrol IV en compuertas y válvulas.

P4: ¿Por qué el par y la carrera son tan importantes aquí?
Porque los motores actuadores se seleccionan por el trabajo mecánico que deben realizar, no solo por el voltaje de suministro.

La carga de la conexión, el ángulo de desplazamiento requerido y el tiempo de respuesta influyen en si el actuador controlará el dispositivo correctamente.

Esta es una interpretación de ingeniería respaldada por los datos publicados de la familia M7284.

P5: ¿Qué se debe verificar antes de pedir el M7284C1000?
Verifique el número de pieza instalado, el tipo de señal, el requisito de par, el rango de carrera, el estilo del eje y la disposición de montaje.

En los reemplazos de actuadores, esos puntos suelen importar más que la apariencia sola.
