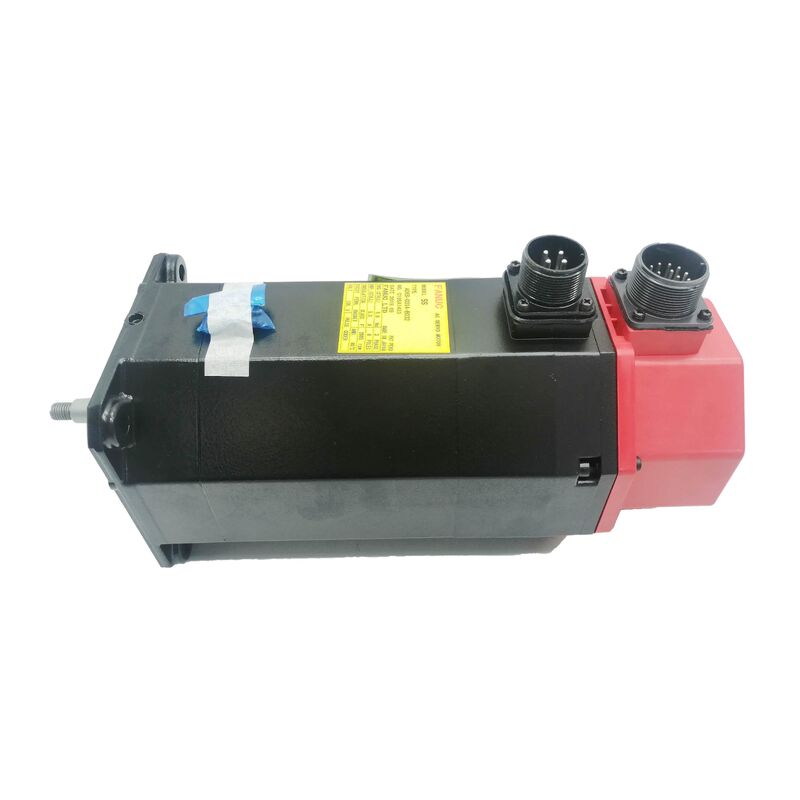

Electrónica de servomotor industrial pequeño FANUC A06B-0033-B577

FANUC A06B-0033-B577 500.000 Serie Beta AC Servo Motor Taper Shaft / i32b codificador / 3000 rpm / 200V Clase

Número de la parte:A06B-0033-B577 Las empresas de seguros de vida y de seguros de vida

El fabricante:Corporación FANUC (Japón)

Tipo de producto:Servo motor sin escobillas CA Serie Beta

La serie:A06B-0033 Familia beta

La Serie Beta Performance compacta a un costo más bajo

El A06B-0033-B577 es un servomotor CA de la serie Beta de FANUC.En la actualidad, la serie Beta ha sido diseñada para llevar la calidad del servo FANUC a las aplicaciones en las que se necesita una optimización de costes.Los motores beta son más cortos y ligeros que los motores equivalentes de clase Alpha, lo que importa en diseños de máquinas ajustados donde el espacio de instalación es premium.

El sufijo B577 codifica la configuración mecánica y eléctrica del motor.Los 77 dígitos especifican el codificador incremental i32b y la norma de protección de la propiedad intelectualEl eje cónico se centra en el orificio del cubo, tirado axialmente en posición y bloqueado con una tuerca, lo que proporciona una alineación precisa del eje y un ajuste mecánicamente positivo sin depender únicamente de la fricción..

El codificador i32b proporciona 32 períodos de señal por revolución.El i32b es un codificador incremental: cuenta desde una referencia cero en cada encendido y requiere que la máquina ejecute un ciclo de referencia-retorno antes de establecer la posición absoluta.

Compatibilidad de la instalación y el accionamiento

El A06B-0033-B577 se combina con la familia de amplificadores Beta de FANUC: SVU (unidades de servoamplificadores) y SVM (módulos de servoamplificadores) de la serie compatibles con motores Beta.El modelo de amplificador específico depende de la potencia nominal del motor y de la configuración de recuento de ejes del sistema de accionamientoSiempre confirme que la corriente nominal del amplificador coincide con la corriente nominal del motor antes de emparejarlo.

Instalación del eje cónico: utilice el hilo del extremo del eje y una tuerca para tirar del eje axialmente sobre el eje cónico.Carga de impacto durante la instalación viaja a través del eje hasta el codificadorLos daños al codificador por una instalación incorrecta del eje son una de las causas más comunes de fallo prematuro del motor Beta en servicio.

Especificaciones clave

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un motor de la serie Beta (A06B-0033-B577) y un motor de la serie Alpha?

Los motores beta son más pequeños, más ligeros y de menor costo que los motores Alpha a potencia equivalente.Los motores beta son la opción correcta cuando el costo y el tamaño importan más que el posicionamiento absoluto o el rendimiento dinámico más altoAmbos están totalmente integrados en el servosistema de FANUC, pero utilizan familias de amplificadores diferentes.

P2: La máquina requiere posición absoluta sin un ciclo de localización. ¿Puede el codificador i32b proporcionar esto?

No. El i32b es un codificador incremental que requiere un ciclo de referencia-retorno al encender para establecer la referencia de posición de la máquina.se requiere una versión de codificador absoluto del motor Beta (si está disponible para este modelo) o un motor de la serie Alpha con un codificador de pulsos absoluto.

P3: El cubo del eje cónico está atascado después de un choque de la máquina. ¿Cómo se debe quitar?

Utilice un tirador diseñado para los centros del eje cónicos. Nunca golpee el extremo del eje ni lo empuje contra la carcasa del motor. El impacto repentino en un eje cónico daña el disco codificador y el rodamiento trasero.Si el cubo no se libera con un tirador de cubo estándar, caliente el eje uniformemente con una pistola de calor (no una antorcha) para expandir el orificio antes de tirar.

P4: Después de sustituir por A06B-0033-B577, el eje muestra el siguiente error. ¿Qué se debe comprobar?

Confirmar los parámetros del servoamplificador para el tipo de motor, la especificación del codificador (i32b = 32 ppr) y los ajustes electrónicos de la relación de marcha.Un desajuste entre el número de codificadores establecidos en el amplificador y el codificador real produce el siguiente error consistenteTambién compruebe que el cable del codificador esté correctamente blindado y conectado a tierra en el extremo del amplificador.

P5: ¿De dónde provienen los servomotores de la serie Beta?

Los motores FANUC Beta están disponibles a través del mercado de repuestos CNC de nuevos excedentes, probados y renovados y servicios de reconstrucción de motores.Confirmar el número completo de la pieza, incluido el sufijo (A06B-0033-B577) en la placa de identificación antes de aceptar la entregaLos servicios de reconstrucción abarcan el reemplazo del codificador, el reemplazo del rodamiento, los nuevos sellos y la restauración del eje.
