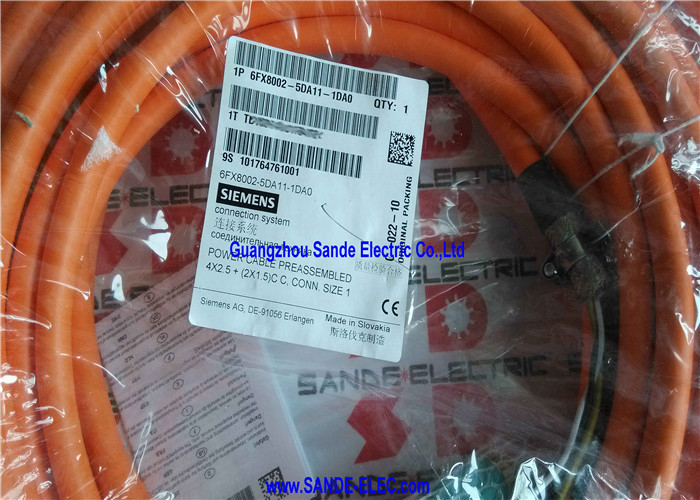

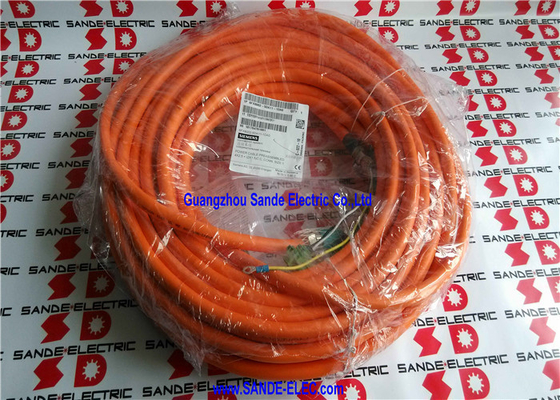

6FX8002-5DA11-1DA0 | Cable de alimentación Siemens MOTION-CONNECT 800 — 30 m / 4 × 2,5 mm² + 2 × 1,5 mm² / Dinámico / Servomotor SINAMICS con freno

Cable de alimentación de línea dinámica a 30 m para instalaciones SINAMICS

El 6FX8002-5DA11-1DA0 es un cable de alimentación preconfeccionado de 30 metros de la línea dinámica MOTION-CONNECT 800 de Siemens que integra cuatro conductores de alimentación de motor y dos conductores de freno en un único conjunto de cable de alta flexibilidad para servoaccionamientos SINAMICS. La especificación Dynamic Line clasifica este cable para servicio de vía de cable continuo (cadena de arrastre): la construcción resiste los ciclos de flexión repetidos que ocurren en los transportadores de cables a lo largo de la vida operativa de una máquina herramienta, donde un cable de Línea Básica se fatigaría y fallaría progresivamente.

A 30 m, el 6FX8002-5DA11-1DA0 es adecuado para grandes instalaciones de servoejes: centros de mecanizado con ejes de largo recorrido, máquinas tipo pórtico y equipos de automatización industrial donde los gabinetes de accionamiento están ubicados a una distancia significativa de las posiciones del motor.

Especificaciones clave

Alimentación y freno combinados: un cable, dos funciones

Potencia del motor (4×2,5 mm²):Los conductores trifásicos (U, V, W) y la tierra de protección (PE) suministran la corriente de accionamiento de frecuencia variable trifásica del motor. La sección transversal de 2,5 mm² se adapta a la capacidad actual de los servomotores SIMOTICS en la clase de potencia media: los accionamientos de eje que dominan las máquinas herramienta CNC y las aplicaciones de automatización industrial.

Alimentación freno (2×1,5mm²):La alimentación de CC para el freno de mantenimiento electromagnético integrado en el motor. Con una longitud de cable de 30 m, la sección transversal de 1,5 mm² limita la caída de voltaje en el circuito de freno a un nivel aceptable, lo que garantiza que el voltaje total de liberación del freno de 24 V llegue a la bobina del freno del motor. El uso de conductores de freno de sección transversal más pequeña en un recorrido de 30 m daría como resultado una caída de voltaje excesiva y una liberación de freno poco confiable.

Ventaja del conjunto de cable único:Colocar dos cables separados a través de un portacables para cada motor con freno (un cable de alimentación y un cable de freno) duplica el relleno del portacables y el número de entradas de conectores del motor. El diseño combinado del 6FX8002-5DA11-1DA0 reduce a la mitad ambos, simplificando el diseño del riel de cable y la configuración de la caja de conexiones del motor.

Aplicaciones

Centros de mecanizado CNC:Cables de alimentación de servoejes para centros de mecanizado verticales y horizontales: ejes que requieren enrutamiento de portacables con recorridos de cable de 30 m entre el gabinete del variador y el motor.

Sistemas de mecanizado de pórtico:Fresadoras y taladradoras de pórtico de gran tamaño en las que las posiciones del servomotor se encuentran a una distancia ampliada del armario de accionamiento situado en el centro.

Automatización industrial:Servoposicionadores, máquinas transfer y equipos de automatización de precisión controlados por SINAMICS con ejes guiados por cables de largo recorrido.

Manipulación y logística:Almacenamiento y recuperación automatizados, automatización de almacenes y equipos logísticos de gran altura con servoaccionamientos SINAMICS y requisitos de cable de alimentación de 30 m.

Preguntas frecuentes

P1: ¿Qué diferencia a MOTION-CONNECT 800 de MOTION-CONNECT 500 para aplicaciones de carriles portacables?

MOTION-CONNECT 800 está clasificado para servicio de vía de cable continuo con una vida útil de ciclo flexible definida. MOTION-CONNECT 500 (Línea Básica) es para aplicaciones estáticas o de movimiento lento: solo reposicionamiento ocasional. En un carril de cable en movimiento continuo, solo se deben utilizar cables MOTION-CONNECT 800 Dynamic Line. El uso de un cable de la serie 500 en un portacables provoca fatiga y fallos prematuros del conductor.

P2: ¿Qué parámetros de vía de cable se deben verificar para 6FX8002-5DA11-1DA0?

El radio de curvatura interior del portacables debe igualar o superar el radio de curvatura dinámico mínimo del cable: aproximadamente 7,5 veces el diámetro exterior de 12,9 mm (aproximadamente 97 mm). El ancho de vía debe acomodarse al diámetro de 12,9 mm del cable con la separación requerida entre cables. Confirme los valores exactos de los datos técnicos del MOTION-CONNECT 800 de Siemens. Superar el radio de curvatura mínimo provoca una fatiga acelerada del conductor.

P3: ¿Se puede utilizar 6FX8002-5DA11-1DA0 en instalaciones estáticas (fijas)?

Sí, un cable Dynamic Line siempre cumple con los requisitos de una instalación estática. Lo contrario no es cierto. Para aplicaciones estáticas, son aceptables tanto la serie 500 como la serie 800; para portacables, solo se deben utilizar cables de la serie 800 (Dynamic Line).

P4: ¿Con qué módulos de motor SINAMICS es compatible 6FX8002-5DA11-1DA0?

El tipo de cable 6FX8002-5DA11 conecta servomotores SIMOTICS (1FT7, 1FK7 y series relacionadas) con el conector de alimentación M40 DESINA (tamaño 1/1,5) a los módulos de motor SINAMICS S120. Confirme el tamaño de conector específico y la combinación de módulo de motor en la documentación de configuración de hardware SINAMICS S120 para el sistema de accionamiento específico. Los conductores de 2,5 mm² del cable coinciden con la clase de corriente del motor para la que se especifica este tamaño de conector.
