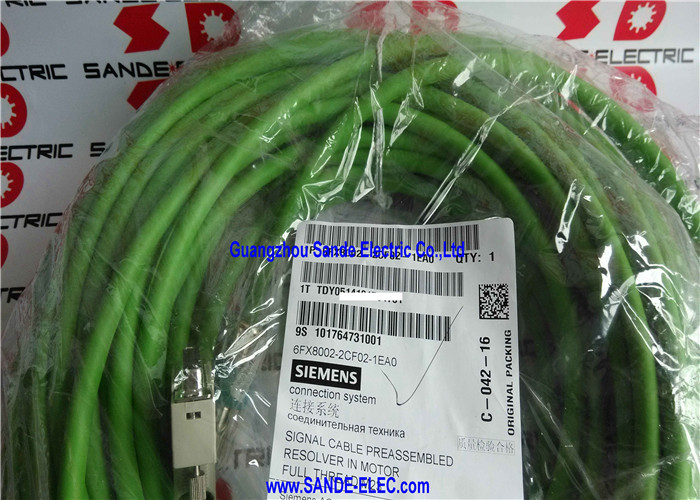

6FX8002-2CF02-1EA0 | Cable de señal de resolución Siemens — 40 m / Rosca completa M23 / PUR verde RAL 6018 / Módulo de sensor SMC10 / MOTION-CONNECT 800PLUS

Cable de realimentación de resolver para SINAMICS SMC10 a 40 m

El 6FX8002-2CF02-1EA0 es un cable de señal preconfeccionado de 40 metros que conecta el módulo de sensor SINAMICS S120 SMC10 al dispositivo de retroalimentación del resolver en aplicaciones de servomotor que utilizan la detección de posición del resolver. El SMC10 es un módulo SINAMICS S120 que proporciona la tensión de excitación para el resolutor y procesa las señales de salida seno/coseno del resolutor de regreso al sistema de retroalimentación de posición del variador; este cable es el enlace de señal física entre el SMC10 y el resolutor del motor.

Con una longitud de 40 m, el 6FX8002-2CF02-1EA0 sirve para instalaciones de servoejes donde el gabinete del variador SINAMICS está ubicado a una distancia sustancial del motor: el tendido de cable estándar más largo de la serie 6FX8002-2CF02.

Especificaciones clave

MOTION-CONNECT 800PLUS — Línea dinámica mejorada

La designación "PLUS" en 6FX8002 identifica un rendimiento mejorado dentro de la familia Dynamic Line:

Mayor resistencia al aceite:Los cables 800PLUS tienen una resistencia mejorada a los aceites de corte y fluidos hidráulicos en comparación con la serie 800 estándar, probados para los requisitos de exposición química más altos de los entornos de máquinas herramienta.

Distancia de recorrido extendida del cable portacables:Los cables 800PLUS se prueban para recorridos de recorrido de cable de hasta 50 metros, un rango de recorrido admitido más largo que el de la serie 800 estándar. Para los ejes de máquinas grandes donde se requiere un cable de 40 m, la capacidad de distancia de desplazamiento ampliada puede ser directamente relevante.

Aplicaciones

Accionamientos de eje resolutor SINAMICS S120:Todas las instalaciones SINAMICS S120 utilizan el módulo de sensor SMC10 para la retroalimentación de la posición del resolver: centros de mecanizado, centros de torneado y servoaccionamientos generales donde un resolutor es el dispositivo de retroalimentación del motor.

Accionamientos de ejes CNC de largo recorrido:Centros de mecanizado de pórtico, fresadoras de gran formato y mandrinadoras de suelo donde el cable de 40m acomoda la separación física entre armario de accionamiento y motor.

Modernizaciones de máquinas herramienta CNC:Cables de retroalimentación de resolutor nuevos o de repuesto para máquinas herramienta reacondicionadas o mejoradas que utilizan variadores SINAMICS S120: la longitud de 40 m cubre la mayoría de los requisitos de instalación de máquinas grandes.

Manipulación y automatización industrial:Sistemas de automatización basados ​​en SINAMICS S120 con motores de retroalimentación de resolver donde se requieren cables de señal tendidos por cable de 40 m.

Preguntas frecuentes

P1: ¿Por qué el cable de resolución utiliza pares trenzados mientras que otros cables de señal no?

Las señales del resolver son voltajes analógicos de bajo nivel; las señales seno y coseno pueden estar en el rango de milivoltios a unos pocos voltios, dependiendo del ángulo del eje. La construcción de par trenzado para cada canal (3×2×0,14 mm²) proporciona una transmisión de señal diferencial: el ruido inducido en un cable del par afecta a ambos cables por igual y el receptor diferencial del SMC10 resta este ruido de modo común, dejando solo la señal verdadera. Este rechazo de modo común es esencial para una retroalimentación confiable del resolutor a más de 40 m en el entorno de accionamiento CNC eléctricamente ruidoso.

P2: ¿Se puede ampliar 6FX8002-2CF02-1EA0 si 40 m son insuficientes?

Hay disponible un cable de extensión (serie 6FX8002-2CF04) para extender el cable base 6FX8002-2CF02, diseñado específicamente para este propósito con conectores compatibles y características eléctricas coincidentes. No es aceptable unir en campo los cables de señal del resolver mediante empalme de conductores: introduce discontinuidades de impedancia y puntos de entrada de ruido que degradan las señales del resolver analógico. Si se requiere un tendido total más largo, utilice la longitud máxima del cable de la especificación SMC10 como límite de diseño.

P3: ¿Por qué el voltaje nominal es de 30 V para un cable de resolución?

30 V es el voltaje de funcionamiento de los conductores de señal en el cable del resolutor; los voltajes de excitación y señal en el circuito del resolutor son señales analógicas de bajo voltaje muy por debajo de este nivel. La clasificación de 30 V confirma que el aislamiento del cable está calificado para los niveles de voltaje del circuito del resolver SINAMICS SMC10, incluidos los transitorios. Este no es un cable de voltaje de red: la clasificación de 30 V refleja los niveles de señal del circuito de medición.

P4: ¿Qué significa la designación DESINA para 6FX8002-2CF02-1EA0?

DESINA (Instalación descentralizada para automatización) es un marco de estandarización liderado por Siemens que define tipos de conectores, códigos de colores, construcción de cables y asignaciones de pines de interfaz para cables de servoaccionamiento. La designación DESINA confirma que el 6FX8002-2CF02-1EA0 cumple con estos estándares, incluido el color verde RAL 6018 para cables de resolución y la interfaz del conector de rosca completa M23. La conformidad con DESINA garantiza una identificación de cables e interfaces de conectores consistentes e intercambiables en todas las generaciones de variadores SINAMICS.
