6FX8002-2CF02-1DA0 | Cable de señal de resolución Siemens: 30 m / M23 de rosca completa / MOTION-CONNECT 800PLUS / UL/CSA / DESINA

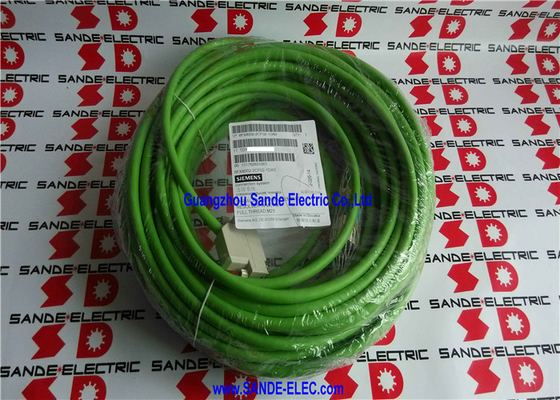

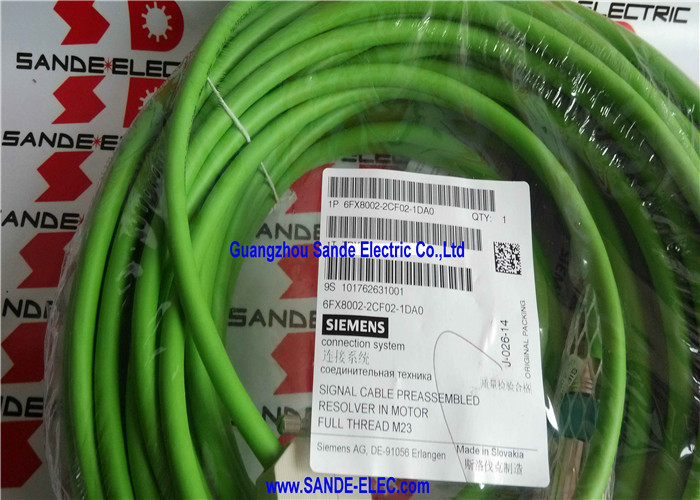

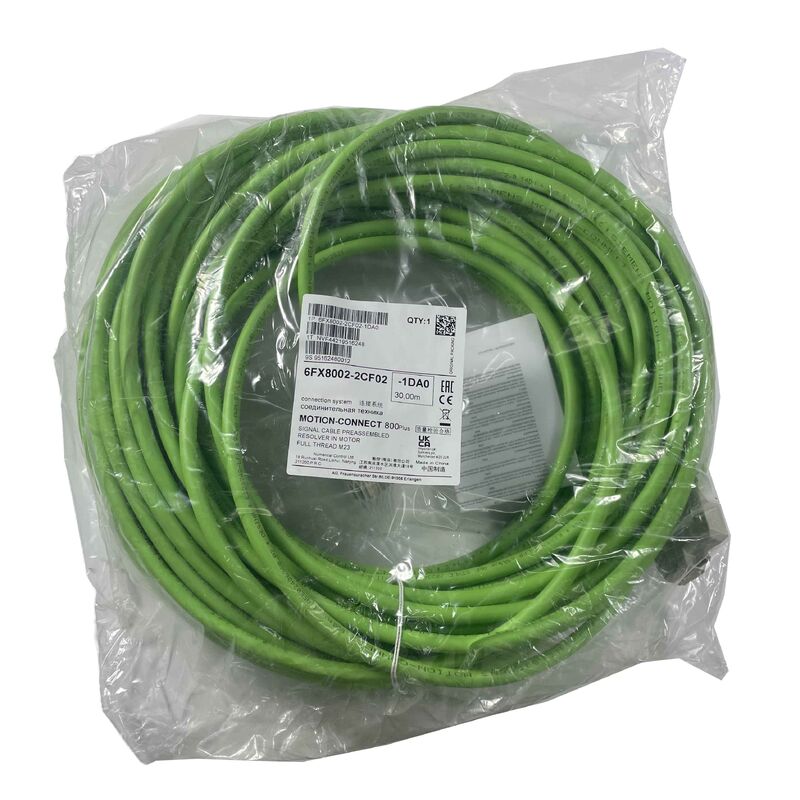

Cable de resolución MOTION-CONNECT 800PLUS a 30m

El 6FX8002-2CF02-1DA0 es la variante de 30 metros del cable de señal de resolver preconfeccionado MOTION-CONNECT 800PLUS de Siemens para sistemas de servoaccionamiento SINAMICS. Transmite las mismas señales de retroalimentación del resolver que la variante de 40 m (6FX8002-2CF02-1EA0) con idéntica configuración de conductor, diámetro exterior y especificación del conector; la diferencia es la longitud del cable: 30 m frente a 40 m.

La longitud de 30 m sirve para instalaciones de servoejes donde la ruta del cable desde el gabinete del variador hasta el motor de resolución abarca entre 20 y 30 metros: máquinas de pórtico, grandes centros de mecanizado y ejes de automatización industrial con recorridos extendidos por cable que requieren la siguiente longitud estándar inferior a 40 m.

Especificaciones clave

Rosca completa M23: conexión segura del resolver en el motor

El conector de rosca completa M23 del 6FX8002-2CF02-1DA0 asegura la conexión de retroalimentación del resolver en el lado del motor:

Bloqueo de hilo completo:El acoplamiento roscado completo se acopla completamente al casquillo del resolutor M23 del lado del motor, lo que proporciona un bloqueo mecánico positivo que resiste el aflojamiento por vibración en el servicio de máquinas herramienta. Un conector de rosca parcial o de desconexión rápida se aflojaría gradualmente debido a la vibración del motor, provocando una pérdida intermitente de la señal del resolver que genera fallas de retroalimentación de posición errática en el variador SINAMICS.

Protección de propiedad intelectual:El conector de rosca completa M23 totalmente acoplado proporciona protección IP67 en la conexión del extremo del motor, evitando que el refrigerante y la contaminación del chip lleguen a los contactos de señal del resolver.

Cumplimiento de DESINA:La interfaz de rosca completa M23 es el estándar DESINA para conexiones de retroalimentación de resolver en servomotores y variadores SIMOTICS: asignaciones de pines estandarizadas en todas las generaciones SINAMICS.

Aplicaciones

Servoaccionamientos SINAMICS S120:Cables de señal de resolver para instalaciones SINAMICS S120 que utilizan el módulo de sensor SMC10: aplicables a todas las configuraciones de servomotores que utilizan retroalimentación de posición de resolver con la plataforma SINAMICS S120.

Ejes de máquina herramienta CNC:Cables de retroalimentación de servoejes para centros de mecanizado, centros de torneado y rectificadoras con motores equipados con resolver y tendidos de cable de señal con guía de 30 m.

Automatización industrial:Automatización industrial, manipulación de materiales y posicionamiento de precisión basados ​​en SINAMICS S120 con respuesta de resolución enrutada por cable a 30 m.

Instalaciones norteamericanas:Todas las aplicaciones de cables de resolución SINAMICS en instalaciones de EE. UU. y Canadá que requieren cables con clasificación UL/CSA para cumplir con el código.

Preguntas frecuentes

P1: ¿En qué se diferencia el 6FX8002-2CF02-1DA0 (30 m) del 6FX8002-2CF02-1EA0 (40 m)?

Los dos cables son idénticos en todas las especificaciones técnicas: configuración del conductor, diámetro exterior (9,2 mm), tipo de conector (M23), tensión nominal, cumplimiento de estándares (UL/CSA, DESINA) y material de la cubierta exterior (PUR). La única diferencia es la longitud: 1DA0 = 30 m; 1EA0 = 40m. Seleccione la longitud que cubra la distancia real de tendido del cable desde el gabinete del variador hasta el motor, con margen de tendido, sin exceso de cable.

Pregunta 2: ¿Cuál es la longitud máxima del cable para la respuesta del resolver en SINAMICS S120 con SMC10?

La documentación del SINAMICS S120 SMC10 Sensor Module especifica la longitud máxima del cable del resolver. La amplitud de la señal del resolver disminuye con la longitud del cable debido a la capacitancia y la resistencia del cable que cargan el circuito del resolver; más allá de la longitud máxima, la calidad de la señal se degrada por debajo del umbral para una medición de posición confiable. El 6FX8002-2CF02-1DA0 de 30 m está dentro de este límite; confírmelo en la documentación técnica del SMC10 para el tipo de resolución específico.

P3: ¿El cable del resolver MOTION-CONNECT 800PLUS requiere alguna conexión a tierra especial durante la instalación?

El conector M23 del cable proporciona la conexión de blindaje en el extremo del motor: la carcasa del conector conecta a tierra el blindaje del cable al bastidor del motor. En el extremo de la unidad/SMC10, el conector Sub-D interactúa con el plano de tierra del SMC10. El cable en sí es un conjunto blindado; su rendimiento EMC depende de la correcta conexión a tierra del conector en ambos extremos. No deje el blindaje del cable flotando en ninguno de los extremos. Siga las pautas de instalación SINAMICS S120 de Siemens para la conexión a tierra del blindaje de cables en circuitos de retroalimentación del resolver.

P4: ¿Se puede utilizar el cable de resolver 6FX8002-2CF02 fuera de SINAMICS, para otros sistemas de control basados ​​en resolver?

El 6FX8002-2CF02 está diseñado y preterminado específicamente para la interfaz SINAMICS SMC10. En sistemas de resolución que no son de Siemens u otros módulos SINAMICS con diferentes interfaces de resolución, es posible que la asignación de pines y el formato del conector de este cable no coincidan. La especificación del conductor (3 pares trenzados + conductores auxiliares) es ampliamente compatible con los requisitos de la señal del resolver, pero cualquier aplicación fuera de la interfaz SINAMICS SMC10 diseñada debe verificarse con la documentación de la interfaz del resolver del sistema de destino.
