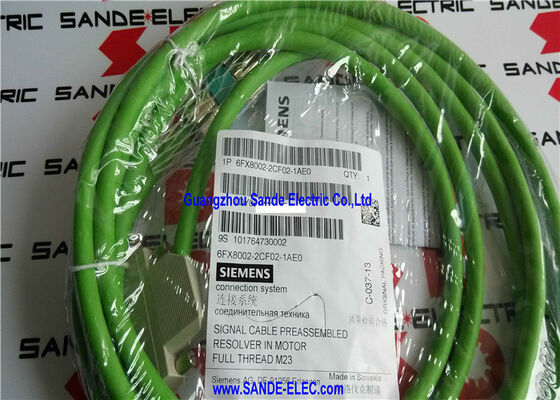

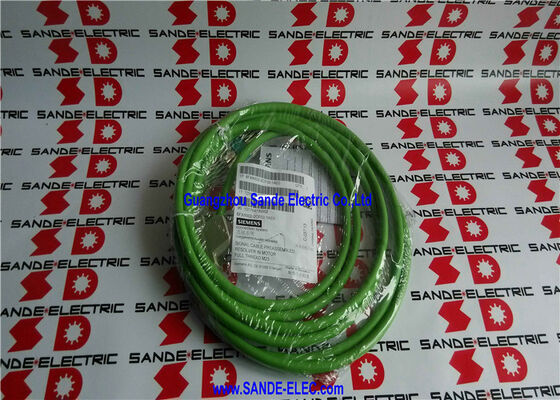

6FX8002-2CF02-1AE0. ∙ Siemens Resolver Cable de señal 4m / M23 + 25-pin Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Cable de retroalimentación del resolvedor de corta duración para instalaciones de unidades compactas

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetA 4 metros, este cable sirve para conexiones dentro del gabinete, ejes cortos de la máquina y centros de mecanizado compactos donde el motor y el accionamiento están a corto alcance.

El cable transporta el circuito completo de retroalimentación del resolver entre el motor y el módulo de sensores SMC10 de SINAMICS o una interfaz de resolver equivalente: suministro de excitación desde la unidad hasta el resolver,y las señales analógicas de posición seno/coseno desde el resolvedor de regreso a la unidad.

Especificaciones clave

MOTION-CONNECT 800PLUS Trailable

A pesar de su corta longitud de 4 metros, el 6FX8002-2CF02-1AE0 lleva la especificación completa de MOTION-CONNECT 800PLUS:

capacidad de flexibilidad continua:El cable está calificado para el servicio de cable trazado (cadena de arrastre) con conductores finos, envoltura externa flexible PUR,y la construcción resistente a la torsión mantienen la integridad de la señal a través de ciclos de flexión continuos.

Resistencia al aceite mejorada:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.

Cumplimiento de DESINA:La interfaz de conector M23 y el código de color RAL cumplen con las normas DESINA garantizando la coherencia de la interfaz con el hardware de accionamiento de SINAMICS en todas las generaciones de productos.

Aplicaciones

SINAMICS S120 con SMC10 instalaciones compactas:configuraciones de accionamiento SINAMICS S120 utilizando el módulo de sensores SMC10 para la retroalimentación de la posición del resolver,donde la distancia entre el motor y el gabinete es inferior a 4 m común en centros de mecanizado compactos y equipos de ensayo montados en bancos.

Motores montados en el armario SINAMICS:Posiciones de los servomotores inmediatamente adyacentes al gabinete de control de los motores de husillo en los pequeños centros de torneado CNC, accionamientos del eje de alimentación en las rectificadoras compactas y instalaciones similares de corta duración.

Partes de piezas para máquinas-herramienta CNC:El cable de 4 m sirve como un cable estándar de longitud de puesta en marcha, útil cuando el enrutamiento real del cable necesita una evaluación antes de ordenar la longitud definitiva más larga.

Preguntas frecuentes

P1: ¿Por qué elegir 6FX8002-2CF02-1AE0 en lugar de una variante más larga para una instalación corta?

Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. Para una ruta de 4 m, el 6FX8002-2CF02-1AE0 es el cable adecuado.se requiere la siguiente longitud más larga.

P2: ¿Es el cable de resolución intercambiable entre las diferentes variantes de módulos de sensores SINAMICS?

El 6FX8002-2CF02 se especifica para la interfaz SMC10 Sensor Module. Otros módulos de retroalimentación de SINAMICS (SMC20, SMC30, codificadores DRIVE-CLiQ) usan diferentes tipos de cable.El cable de resolución no es intercambiable con los cables de señal del codificadorConfirme a partir de la documentación de configuración del hardware SINAMICS S120 que se aplica la combinación SMC10/resolver antes de seleccionar este cable.

P3: ¿La longitud del cable afecta a la precisión de las mediciones de resolución en los sistemas SINAMICS?

Los cables más largos aumentan la capacidad total y la carga de resistencia en los circuitos de excitación y señal del resolver.La longitud excesiva del cable atenúa la amplitud de la señal seno/cosino que alcanza la entrada ADC del SMC10.La documentación SMC10 especifica la longitud máxima del cable para el tipo de resolver específico el cable de 4 m se encuentra dentro de cualquier límite de longitud del cable de resolver estándar y contribuye a una carga mínima de la señal.

P4: ¿Qué terminación de blindaje se requiere para 6FX8002-2CF02-1AE0?

The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end)No se requiere una terminación separada del escudo de campo. Siga el manual de instalación de SINAMICS S120 para la conexión correcta del escudo a tierra en el extremo del módulo.
