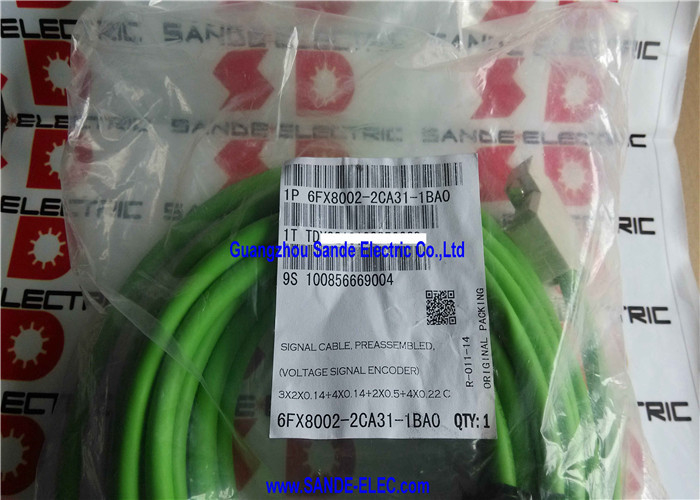

El cable de señal 6FX8002-2CA31-1BA0 6FX8 002-2CA31-1BA0 6FX8OO2-2CA31-1BAO

6FX8002-2CA31-1BA0 ∙ Siemens Cable de señal ∙ Encoder incremental con pistas C/D / 10m / M23 Full Thread / MOTION-CONNECT 800PLUS / UL/CSA

Cables de codificación para motores con vías de conmutación C/D integradas

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.

Este tipo de cable difiere de los cables de codificación incremental estándar y los cables de resolución de una manera importante: lleva conductores adicionales (4 × 0.22 mm2) para las vías de conmutación C/D que el codificador del motor proporciona junto con las señales ABR incrementales estándar. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.

Especificaciones clave

Las pistas de conmutación C/D ️ El cuarto grupo de conductores

La característica distintiva del 6FX8002-2CA31 en comparación con los cables codificadores más simples es el grupo de conductores de 4 × 0,22 mm2 para las pistas C / D:

Pistas incrementales estándar (ABR):Los pares retorcidos de 3×(2×0.14mm2) llevan el codificador incremental estándar A, B,y R (referencia) señales diferenciales proporcionando el conteo de posición relativa (cuadratura A/B) y una referencia por revolución (R)Estos están presentes en todos los cables de retroalimentación del codificador incremental.

Pistas de conmutación C/D:Los conductores de 4 × 0,22 mm2 transportan las señales de pista C y D señales sinusoidales de menor resolución que abarcan un período eléctrico completo por par de postes del motor en lugar de por revolución del eje.Estas señales proporcionan la información de conmutación necesaria para determinar el ángulo eléctrico inicial del rotor al arranque sin un sensor de conmutación separado.

Por qué las pistas C/D son importantes para los servomotores síncronos:Los motores síncronos de imán permanente requieren un conocimiento preciso del ángulo eléctrico del rotor para generar el par correcto desde el primer ciclo de potencia.La unidad debe realizar una secuencia de búsqueda de direcciones o polos en cada arranqueCon las pistas de conmutación C/D del codificador, la unidad conoce el ángulo eléctrico inicial inmediatamente, lo que permite el control directo del par desde el primer ciclo PWM.

Aplicaciones

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatosEjes de alimentación accionados por SINAMICS S120 en centros de mecanizado, centros de torneado y máquinas de rectificación que utilizan servomotores SIMOTICS con codificadores de vía C/D incrementales integrados.

Posicionamiento servo dinámico:Los ejes de servo que requieren torque inmediato desde el arranque sin una secuencia de búsqueda de polos, las pistas de conmutación C/D permiten un control de torque sin retraso, importante para ejes de aceleración rápida.

Reequipamiento de máquinas CNC:Cables de retroalimentación de codificadores de reemplazo en máquinas con motores SIMOTICS que incluyen codificadores de vía C/D la longitud de 10 m cubre distancias medianas de cables de vía.

Preguntas frecuentes

P1: ¿Qué módulo de SINAMICS interactúa con las pistas del codificador C/D en 6FX8002-2CA31?

El módulo de sensor SINAMICS S120 SMC20 es la interfaz SINAMICS que procesa señales de codificador incrementales con pistas de conmutación C/D.El conector Sub-D de 25 pines del 6FX8002-2CA31-1BA0 se combina con el enchufe de entrada del codificador del SMC20. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.

P2: ¿Cuál es la diferencia entre 6FX8002-2CA31 (pistas C/D) y 6FX8002-2CF02 (resolver)?

Ambos cables comparten el mismo rango de diámetro exterior y la especificación MOTION-CONNECT 800PLUS, pero llevan señales de retroalimentación fundamentalmente diferentes.6FX8002-2CA31 lleva señales de codificadores incrementales (cuadratura digital + sinusoidal C/D) para motores con codificadores incrementales ópticos o magnéticos. 6FX8002-2CF02 transporta señales de resolución (excitación y respuesta sinusoidal CA) para motores con transductores de posición de resolución. El dispositivo de retroalimentación del motor determina qué tipo de cable se requiere.

P3: ¿Cómo se relaciona el tamaño del conductor C/D de 4 × 0,22 mm2 con el tipo de señal?

Las señales de vía C/D son voltajes sinusoidales de baja frecuencia Los conductores de 22 mm2 proporcionan una sección transversal suficiente para los niveles de corriente de señal involucrados. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.

P4: ¿Requiere el 6FX8002-2CA31-1BA0 algún espaciamiento específico entre las vías de los cables de alimentación?

Los cables de señal de codificador y de resolución deberán ser encaminados en la sección de cableado de señal de la vía del cable, separados de los cables de potencia del motor. Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS drive- Seguir la práctica estándar de separación del cableado de la vía de cable: cables de señal por un lado, cables de alimentación por el otro, separados por un divisor.
