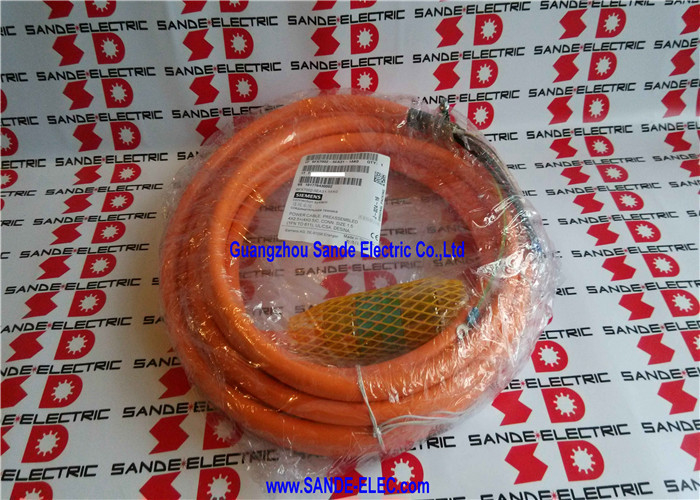

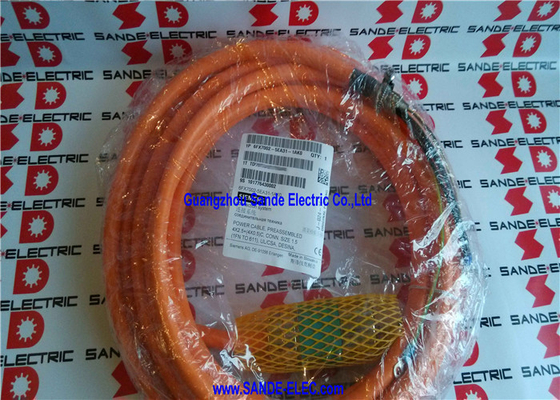

6FX7002-5EA31-1AK0 | Cable de alimentación Siemens MOTION-CONNECT 700 — Motor lineal 9m / 1FN a variador 611 / 4×2,5+4×0,5 mm² / RAL 2003 Naranja / 600/1000V

Cable de alimentación para motores lineales Siemens 1FN: una familia de cables dedicada

El 6FX7002-5EA31-1AK0 pertenece a la serie de cables MOTION-CONNECT 700 de Siemens, una familia de cables diseñada específicamente para conectar servomotores lineales de la serie 1FN a sistemas de accionamiento SIMODRIVE 611. La designación 6FX7002 distingue este cable de las familias de cables de servomotor giratorio (6FX5002, 6FX8002): tecnología de motor diferente, requisitos de cable diferentes, mismo marco de calidad MOTION-CONNECT.

La serie 1FN son motores síncronos lineales de Siemens (SIMOTICS FN): motores lineales con núcleo de hierro para accionamientos de ejes lineales de precisión y alta fuerza en máquinas herramienta avanzadas. A diferencia de los servomotores giratorios que utilizan un eje giratorio, los motores lineales 1FN producen empuje directamente a partir de la fuerza electromagnética entre una parte primaria (forzador) y una parte secundaria (placa/riel de reacción), lo que permite un movimiento lineal de accionamiento directo sin fricción.

Especificaciones clave

Cables volantes con extremo descubierto en el extremo del accionamiento

El 6FX7002-5EA31-1AK0 termina en cables volantes de extremo desnudo en el lado del variador, en lugar de un conector preinstalado:

Flexibilidad de instalación:Los módulos de accionamiento SIMODRIVE 611 utilizan terminales de tornillo o bloques de conexión enchufables para la terminación del cable del motor, con configuraciones de terminales que varían entre tipos de módulos 611 y tamaños de bastidor. Los extremos desnudos permiten al instalador adaptar la terminación del cable a la disposición de terminales específica del módulo variador 611 instalado.

Preparación de campo:Los extremos de los cables volantes se pelan y estañan (o se terminan con casquillos) durante la instalación: práctica de terminación de cables industriales estándar para el cableado del gabinete de variadores.

Aplicaciones

Centros de mecanizado CNC de alta velocidad:Ejes de motor lineal 1FN en centros de mecanizado verticales y horizontales de alta velocidad: accionamientos SIMODRIVE 611 que alimentan piezas primarias 1FN en guías lineales para movimiento de accionamiento directo X, Y u otro eje.

Rectificadoras de precisión:Ejes de cabezal de muela abrasiva impulsados ​​por motor lineal y ejes de desplazamiento de piezas de trabajo en amoladoras de superficies y cilíndricas de precisión, donde la transmisión directa sin fricción del motor 1FN elimina el deslizamiento y mejora la calidad del acabado de la superficie.

Medición de coordenadas CNC de alta precisión:Ejes de sonda CMM accionados por motor lineal donde los motores 1FN proporcionan el movimiento suave y sin vibraciones necesario para una medición dimensional precisa.

Corte y procesamiento por láser:Sistemas de desplazamiento del cabezal de corte por láser CNC que utilizan accionamientos lineales 1FN y SIMODRIVE 611 para un posicionamiento preciso y de alta velocidad del cabezal de corte.

Electroerosión de alta velocidad:Máquinas de electroerosión por hilo y electroerosión por inmersión con accionamientos de eje de motor lineal para control de posición de gran ancho de banda del electrodo o guía de alambre.

Preguntas frecuentes

P1: ¿Cuál es la función de los conductores auxiliares de 4×0,5 mm² en 6FX7002-5EA31-1AK0?

Los cuatro conductores auxiliares de 0,5 mm² en el cable de alimentación 1FN sirven a los dispositivos auxiliares integrados del motor, generalmente el sensor de temperatura del motor (1 o 2 cables para termistor NTC/PTC) y sensores de efecto Hall u otros elementos de retroalimentación de posición de conmutación integrados en la parte primaria 1FN. Se trata de circuitos de señal de baja corriente que deben tenderse junto al cable de alimentación hasta el mismo conector del motor. Combinarlos con los conductores de alimentación del cable 6FX7002 elimina un cable auxiliar separado.

P2: ¿Por qué el cable de alimentación 1FN utiliza una familia de cables diferente (6FX7002) de los cables de motor rotativos (6FX5002/6FX8002)?

Los motores lineales 1FN funcionan de manera diferente a los servomotores rotativos en formas que afectan los requisitos del cable: la parte primaria se mueve linealmente en lugar de girar, el cable debe flexionarse con la parte primaria móvil, la geometría de la carcasa del motor es diferente y el entorno térmico y mecánico adyacente al riel del motor lineal difiere del que se encuentra cerca del cuerpo de un motor giratorio. La serie 6FX7002 MOTION-CONNECT 700 está diseñada específicamente para estas condiciones de funcionamiento 1FN: la interfaz del conector (M40 tamaño 1,5 para 1FN), el color de la cubierta exterior (naranja RAL 2003 para identificación visual) y las clasificaciones de flexibilidad del riel de cable se adaptan a la instalación 1FN.

P3: ¿6FX7002-5EA31-1AK0 es compatible con SINAMICS S120 o solo con SIMODRIVE 611?

El cable 6FX7002-5EA31 está designado específicamente "1FN a 611"; los cables desnudos del extremo del variador están preparados para bloques de terminales SIMODRIVE 611. Para motores 1FN conectados a sistemas de accionamiento SINAMICS S120, se requiere un tipo de cable diferente del 6FX8002 o de una serie equivalente compatible con SINAMICS. Confirme en la documentación del sistema de transmisión específico qué especificación de cable se aplica.

P4: ¿Cómo afecta la longitud del cable de 9 m al diseño del eje del motor lineal SIMODRIVE 611?

La longitud del cable afecta la capacitancia del cable (capacitancia total a lo largo de 9 m), la resistencia (caída de voltaje bajo la corriente nominal) y el peso y la rigidez de la sección del cable móvil en el carril del cable. Todos se encuentran dentro de los rangos de funcionamiento normales para un cable 6FX7002-5EA31 de 9 m. Para recorridos de eje muy largos donde el enrutamiento de las vías de cable agrega una longitud significativa, Siemens ofrece variantes de cables más largos y, para los ejes más largos, está disponible un cable de extensión (serie 6FX7002-5EB) para extender el cable base.
