6FX5002-2EQ10-1BA0 | Cable de señal de codificador absoluto Siemens — 10 m / 30 V / M23 + Sub-D / MOTION-CONNECT 500 / MC/HP GMC / SINAMICS

Cable de codificador absoluto de longitud estándar para servosistemas SINAMICS

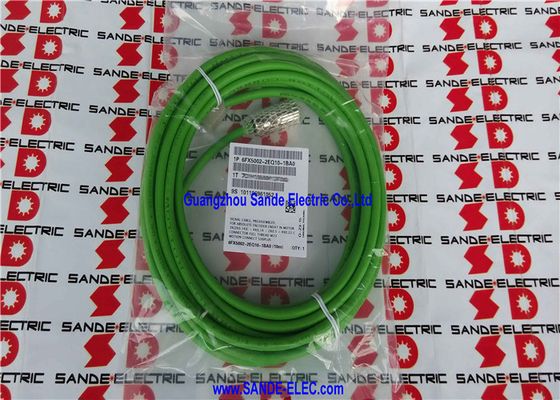

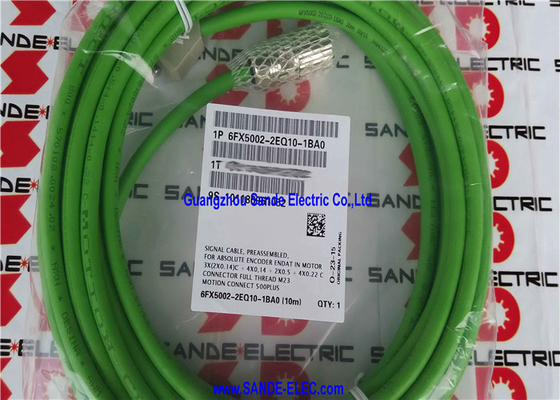

El 6FX5002-2EQ10-1BA0 es el cable de señal de codificador absoluto preensamblado de 10 metros de la gama MOTION-CONNECT 500 de Siemens: la longitud más utilizada en este tipo de cable, que cubre la mayoría de las distancias de recorrido de cable estándar del gabinete del variador al motor en aplicaciones de servo industriales. La longitud de 10 m se adapta a las típicas instalaciones de automatización industrial y de máquinas herramienta CNC donde los gabinetes de accionamiento se colocan a distancias de separación estándar de los ejes de la máquina.

Catalogado en la familia de productos MC/HP - Cables GMC (control de movimiento/alto rendimiento, control de movimiento general) de Siemens, el 6FX5002-2EQ10-1BA0 es el cable codificador especificado para SINAMICS S120 y sistemas de accionamiento relacionados que utilizan servomotores SIMOTICS equipados con codificador absoluto en configuraciones de enrutamiento de cables estáticos.

Especificaciones clave

MC/HP GMC: familia de cables de control de movimiento

"MC/HP - Cables GMC" identifica el 6FX5002-2EQ10-1BA0 dentro de la familia de productos de cables de alto rendimiento/control de movimiento de Siemens para control de movimiento general:

MC/CV:Motion Control / High Performance: la categoría de cables para cables de señal y encóder del sistema de accionamiento SINAMICS.

GMC (control general de movimiento):La subfamilia de cables que cubre SINAMICS S120, S110 y plataformas de control de movimiento relacionadas, e incluye cables de alimentación y de señal para el sistema completo de cables de accionamiento y motor SINAMICS.

Aplicaciones

SINAMICS S120 Respuesta directa de posición del eje:Centros de mecanizado CNC, centros de torneado y rectificadoras con SINAMICS S120 con motores SIMOTICS con encoder absoluto: posición de eje directa sin referenciado en el arranque.

Entornos de producción de máquinas herramienta CNC:Instalaciones CNC de producción donde la eliminación de los ciclos de inicio del eje de inicio reduce el tiempo no productivo de la máquina: cada eje con retroalimentación absoluta del codificador evita su viaje de referencia en cada ciclo de encendido.

Posicionamiento de servoautomatización industrial:Servoposicionamiento controlado por SINAMICS en ensamblaje automatizado, manipulación de materiales y automatización de precisión, donde la retención absoluta de la posición a través de eventos de apagado simplifica la gestión del estado del controlador.

Modernizaciones de máquinas herramienta:Cables de codificador absoluto de repuesto en máquinas que se someten a actualizaciones del sistema de codificador o accionamiento SINAMICS: la longitud de 10 m cubre la mayoría de los tendidos de cable de eje de máquina herramienta CNC estándar.

Preguntas frecuentes

P1: ¿Por qué el cable del codificador 6FX5002-2EQ10 tiene más conductores que un cable de resolución?

Un resolver (3 pares de señales + alimentación = 8 conductores) es un dispositivo analógico que solo requiere excitación y canales seno/coseno. Un codificador absoluto con interfaz EnDat es un dispositivo digital que comunica un protocolo en serie, lo que requiere reloj, datos y pares de señales de habilitación dedicados junto con pistas analógicas de alta resolución y suministro de codificador. La función adicional requiere conductores adicionales, lo que da como resultado el diseño de 16 conductores del cable EQ10 frente a los 12 conductores de los cables codificadores más simples.

P2: ¿En qué se diferencian las aplicaciones de 10 m (6FX5002-2EQ10-1BA0) y 15 m (6FX5002-2EQ10-1BF0)?

Ambos cables son idénticos en especificaciones: mismos conductores, diámetro, conectores y cumplimiento de estándares. La única diferencia es la longitud: 10 m para rutas de cable dentro de los 10 m, 15 m para rutas entre 10 my 15 m. Mida la ruta de enrutamiento real y seleccione la longitud adecuada. Utilizar un cable de 15m cuando con 10m es suficiente se genera un exceso de cable que se debe gestionar en la instalación.

P3: ¿Cuál es la longitud máxima del cable para la respuesta del codificador EnDat en sistemas SINAMICS?

La documentación de SINAMICS S120 SMC20 especifica la longitud máxima del cable de encóder para encóders absolutos EnDat. EnDat es un protocolo sincronizado con el reloj: en longitudes de cable más largas, el retardo de la línea de transmisión y la capacitancia del cable afectan los márgenes de tiempo. Siemens especifica la longitud máxima del cable para garantizar una transmisión de datos fiable. Tanto la variante de 10 m como la de 15 m se encuentran dentro de las especificaciones de longitud máxima típicas; confirme las velocidades de reloj EnDat específicas en la documentación del SMC20.

P4: ¿6FX5002-2EQ10-1BA0 es compatible con encoders absolutos SSI y EnDat?

La construcción del cable 6FX5002-2EQ10 (número de conductores, blindaje y conector) está diseñada para la interfaz del codificador absoluto (EnDat) específica de los motores SIMOTICS con codificador absoluto integrado. Los codificadores SSI utilizan un protocolo de interfaz diferente y pueden tener diferentes asignaciones de pines; el cable 2EQ10 no es automáticamente compatible con los tipos de codificadores SSI. Para conexiones de codificador SSI, confirme en la documentación de la interfaz del codificador específico qué tipo de cable MOTION-CONNECT se aplica.
