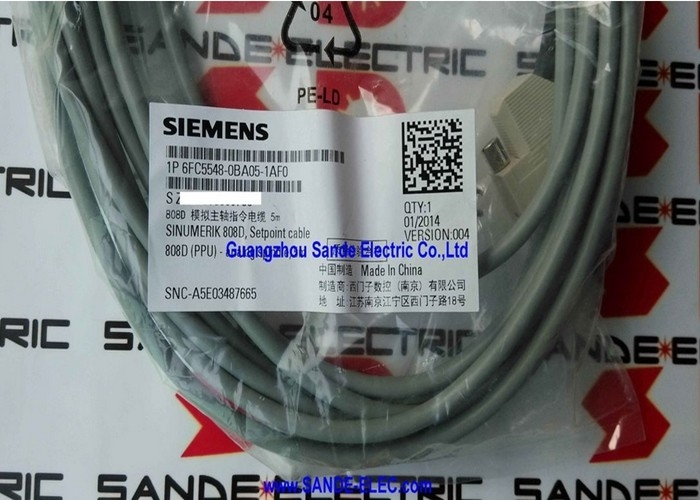

6FC5548-0BA05-1AF0 | Cable de punto de ajuste del husillo SINUMERIK 808D de Siemens: interfaz de husillo analógico de 5 m/PPU para inversor/unidad de terceros

Cable de punto de ajuste del husillo: conexión del 808D a la unidad del husillo

El 6FC5548-0BA05-1AF0 es el cable de punto de ajuste del husillo de 5 metros para el sistema CNC SINUMERIK 808D: el cable preterminado que conecta la interfaz de salida del husillo analógico de la PPU (Unidad de procesamiento de paneles) a la unidad de accionamiento del husillo. Este cable transporta las señales de control y referencia de velocidad analógica que controlan el accionamiento del husillo, lo que lo convierte en un componente esencial del bucle de control de velocidad del husillo en cada instalación de máquina herramienta SINUMERIK 808D.

La designación del tipo de cable "BA05" lo identifica como la variante de conexión del husillo, distinta del cable de consigna del eje de avance (BA00), que se conecta a los accionamientos SINAMICS V60 para las posiciones controladas del eje.

Información clave del producto

Qué lleva este cable

El cable de punto de ajuste del husillo conecta la interfaz de husillo analógica de SINUMERIK 808D PPU con la entrada de comando analógica del accionamiento del husillo:

Punto de ajuste de velocidad analógico de ±10 V:La PPU del CNC genera un voltaje analógico de ±10 V proporcional a la velocidad del husillo comandada: voltaje positivo para la rotación hacia adelante y negativo para la rotación hacia atrás. Esta es la señal de comando de velocidad principal al convertidor del husillo.

Habilitar y ejecutar señales:Señales digitales del CNC al variador: habilitación del husillo (permisos para que funcione el variador), comandos de dirección (en sentido horario/antihorario) y otras señales de control que coordinan el estado del husillo del CNC con el estado del amplificador del variador.

Estado del variador y señales de falla:Devuelve señales desde la unidad del husillo a la PPU: unidad lista, falla de la unidad y señales de velocidad alcanzada que el CNC monitorea para confirmar el funcionamiento correcto del husillo y activar alarmas en caso de fallas de la unidad.

Aplicaciones

Centros de torneado CNC (tornos):Tornos CNC equipados con SINUMERIK 808D con husillos principales controlados por convertidor de husillo: el cable de punto de ajuste proporciona el comando de velocidad desde la PPU de giro 808D al accionamiento del husillo.

Fresadoras CNC:Fresadoras verticales y horizontales con PPU fresadora SINUMERIK 808D controlando el motor del husillo a través de un inversor.

Modernizaciones de máquinas herramienta:Máquinas herramienta existentes con accionamientos de husillo funcionales que se están adaptando al control CNC SINUMERIK 808D: la interfaz de husillo analógico y este cable mantienen la compatibilidad con la entrada de comando analógico del accionamiento de husillo original.

Formación de máquinas CNC:Centros educativos y de formación profesional que utilizan SINUMERIK 808D como CNC de formación, normalmente máquinas de torneado o fresado sencillas en las que es suficiente la interfaz de husillo analógica.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el cable del husillo BA05 y el cable del eje de alimentación BA00 para SINUMERIK 808D?

6FC5548-0BA05 conecta la interfaz de husillo analógico de la PPU a un accionamiento de husillo con entrada analógica (punto de ajuste de velocidad de ±10 V). 6FC5548-0BA00 conecta la PPU al módulo de potencia controlado SINAMICS V60 CPM60.1 para ejes de servoalimentación. Ambos son cables de punto de ajuste para el mismo sistema 808D, pero sirven para diferentes tipos de unidades y diferentes conexiones físicas en la PPU.

P2: ¿Se puede utilizar 6FC5548-0BA05-1AF0 con cualquier marca de inversor o solo con Siemens?

El cable está diseñado para cualquier inversor o variador con una entrada de referencia de velocidad analógica estándar de ±10 V, un estándar industrial universal. Tanto los inversores Siemens (MICROMASTER, SINAMICS G) como los inversores de otros fabricantes aceptan este estándar de entrada. Confirme que la unidad de husillo de destino acepte una entrada analógica de ±10 V y verifique la compatibilidad del conector/terminal en la documentación de cableado de la unidad.

P3: ¿Qué señales transporta el cable del punto de ajuste del husillo además de la referencia de velocidad de ±10 V?

Más allá de la referencia de velocidad analógica de ±10 V, el cable de punto de ajuste del husillo transporta señales digitales de dirección y habilitación (de la PPU al variador) y señales de retroalimentación que incluyen el variador listo, estado de falla y salidas de velocidad alcanzada (del variador a la PPU). La asignación de señal exacta se define en el manual de conexión de SINUMERIK 808D; siempre verifique el cableado de interfaz del variador de husillo con la documentación de 808D para verificar la asignación correcta de señales en el bloque de terminales del variador.

P4: ¿El cable está preterminado en ambos extremos para la instalación de SINUMERIK 808D?

El extremo de la PPU del 6FC5548-0BA05 está preterminado con el conector que encaja directamente con el zócalo de interfaz del husillo de la PPU 808D: instalación enchufable directa. El extremo del variador del husillo termina con el conector apropiado o cables sueltos para la conexión a los terminales de E/S analógicas y digitales del variador. Confirme el formato de terminación del extremo de la unidad en la documentación del producto antes de la instalación.
