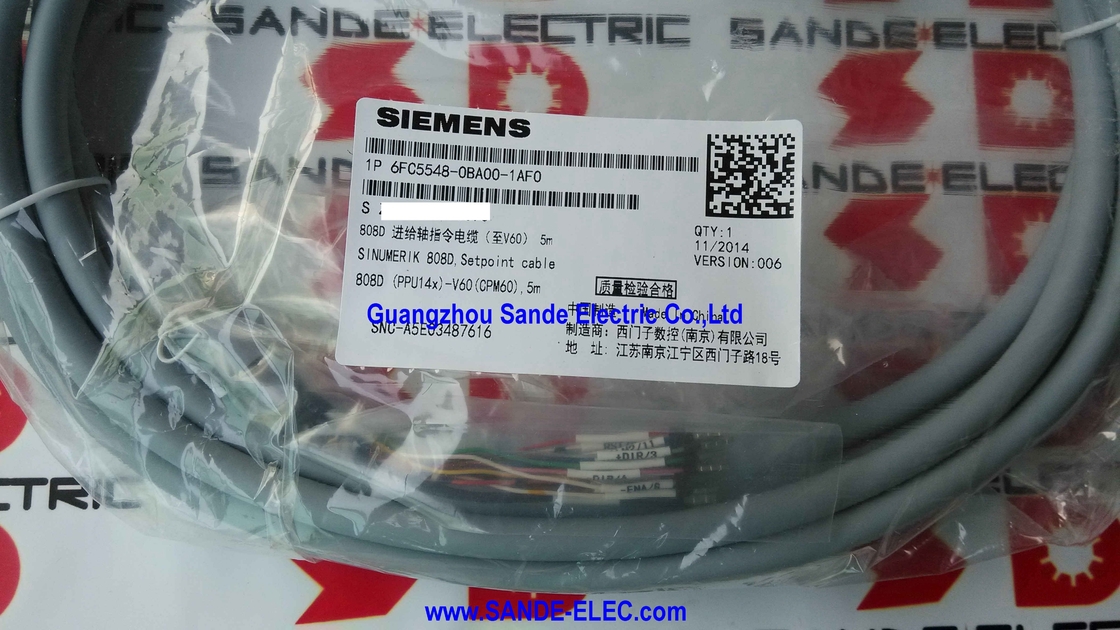

6FC5548-0BA00-1AF0 ∙ Siemens SINUMERIK 808D Cable de punto de ajuste de 5m / PPU14X a CPM60 / SINAMICS V60 eje de alimentación / MOTION-CONNECT

Cables de punto de ajuste del eje de alimentación para SINUMERIK 808D y SINAMICS V60

El 6FC5548-0BA00-1AF0 es el cable de punto de ajuste del eje de alimentación de 5 metros que conecta el SINUMERIK 808D PPU14X (Unidad de procesamiento de paneles, variante 14x) con el SINAMICS V60 CPM60.1 Módulo de potencia controlado la unidad de accionamiento para los ejes de alimentación de servo CNC de la máquina herramientaEste cable forma el enlace de comando y retroalimentación entre el cerebro CNC 808D y el servo accionamiento V60, lo que permite el control de posición de circuito cerrado de los ejes de giro, fresado y molienda.

La interfaz PPU14X-CPM60.1 es la conexión de hardware fundamental en cada máquina herramienta SINUMERIK 808D construida alrededor de la plataforma de servo SINAMICS V60 sin el cable de punto de ajuste,no hay comunicación de comandos entre CNC y accionamiento.

Información clave sobre el producto

Arquitectura de la máquina herramienta SINUMERIK 808D

El 6FC5548-0BA00-1AF0 ocupa una posición definida en la conexión del sistema 808D:

Configuración de la máquina giratoria:Un tornillo CNC de dos ejes requiere dos cables de punto de ajuste (uno por eje ?? X y Z) más el cable de punto de ajuste del husillo. Cada 6FC5548-0BA00-1AF0 conecta una salida del eje PPU14X a un módulo de accionamiento CPM60.1.

Configuración de la fresadora:Una fresadora CNC de tres ejes requiere tres cables de punto de ajuste (X, Y, Z) más la conexión del husillo.

La arquitectura integrada de la 808D, con una única PPU, V60 CPM60.1 por eje, cables de punto de ajuste MOTION-CONNECT, está diseñada para una puesta en marcha sencilla:cada cable está pre-terminado para la conexión directa de enchufe entre los componentes de PPU y V60 combinados.

Aplicaciones

Las máquinas giratorias SINUMERIK 808D:Los tornos CNC que utilizan accionamientos SINAMICS V60 para los ejes X (deslizamiento transversal) y Z (carro) requieren un cable de punto de ajuste 6FC5548-0BA00-1AF0.

Las fresadoras SINUMERIK 808D:Centros de mecanizado CNC con ejes X, Y y Z accionados por SINAMICS V60 utilizando el mismo tipo de cable por eje.

Producción de máquinas CNC OEM:Fabricantes de máquinas herramienta que construyen nuevas máquinas SINUMERIK 808D El cable de punto de ajuste es un componente BOM estándar para cada máquina con un controlador PPU14X.

Mantenimiento del sistema de accionamiento 808D:Reemplazo de cables de punto de ajuste para las máquinas SINUMERIK 808D instaladas cuando el cable original desarrolle una falla o se dañe durante los trabajos de mantenimiento.

Preguntas frecuentes

P1: ¿Cuántos cables 6FC5548-0BA00-1AF0 requiere una máquina herramienta SINUMERIK 808D?

Cada cable conecta una salida del eje PPU14X a un módulo de accionamiento SINAMICS V60 CPM60.1.El punto de ajuste del husillo (6FC5548-0BA05) es un cable separado ordenado adicionalmente si la máquina tiene un accionamiento del husillo CNC.

P2: ¿Qué sucede con el control de posición del eje si el cable de punto de ajuste 6FC5548-0BA00-1AF0 falla?

Un cable de punto de ajuste fallido rompe el camino de comando de velocidad entre la PPU y el motor V60.El eje afectado pierde el control de la velocidad ¢ el SINUMERIK 808D genera una alarma de fallo de comunicación de la unidad para ese ejeLa máquina inicia una parada de seguridad (servo activa la eliminación en todos los ejes) para evitar el movimiento incontrolado.

P3: ¿Es el 6FC5548-0BA00-1AF0 compatible con el SINAMICS V70 o sólo con el V60?

La serie 6FC5548-0BA00 se especifica para la familia original de accionamiento del eje de alimentación 808D de SINAMICS V60 CPM60.1.SINAMICS V70 (el sistema de transmisión sucesor utilizado con SINUMERIK 808D ADVANCED) utiliza un tipo de cable de punto de ajuste diferente (serie 6FC5548-0BA20)Confirme qué plataforma de accionamiento está instalada antes de ordenar el cable de repuesto.

P4: ¿Cuáles son las precauciones que se aplican al reemplazar 6FC5548-0BA00-1AF0 en una máquina activa?

Los accionadores PPU 808D y V60 deberán estar completamente apagados antes de desconectar o reconectar los cables de punto de ajuste.Los conectores de interfaz transportan tanto voltajes de señal como potencia lógica Apague el sistema, permita que los condensadores se descarguen, luego cambie el cable antes de volver a encender y verificar la función del eje.
