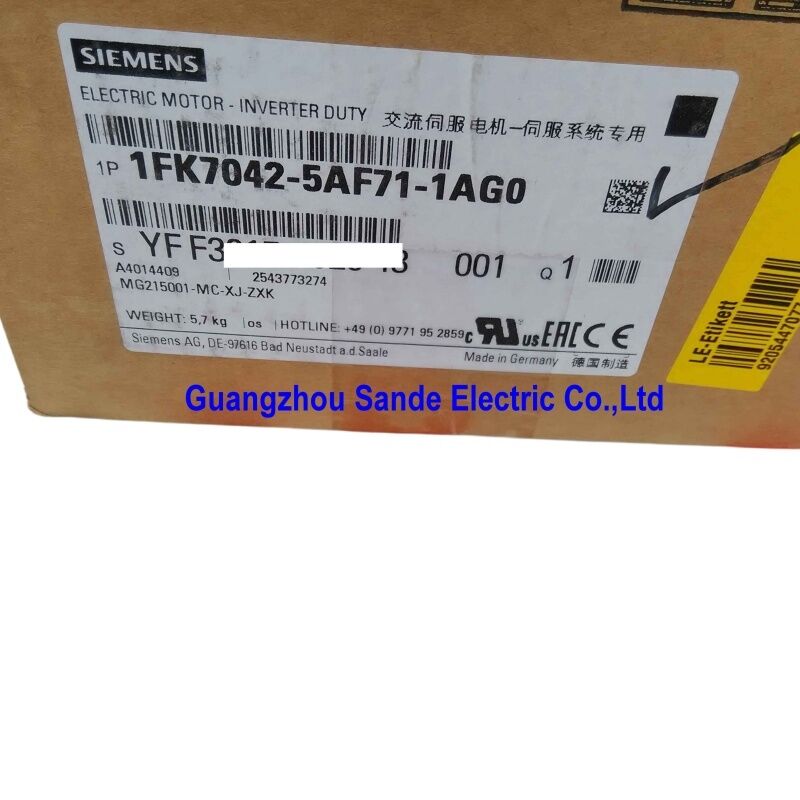

Motor servo síncrono de CA Simotics S 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 Compacto Servomotor 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / Eje plano

1FK7 Compacto Un servomotor diseñado para máquinas con espacio limitado

La serie 1FK7 Compact se encuentra entre el estándar 1FK7 y las familias de alto rendimiento 1FT7.Esta restricción física es importante en máquinas-herramienta y sistemas de manipulación en los que la distancia entre ejes es estrecha y la profundidad de montaje del motor es limitada..

Todo el rendimiento del servo se conserva: imán permanente construcción síncrona, entrega de par suave a través del rango de velocidades,y respuesta dinámica predecible que un motor paso a paso o de inducción no puede igualarEl cuerpo más corto es la compensación contra una capacidad de par de pico ligeramente menor en comparación con el 1FK7 de longitud estándar con el mismo tamaño del marco.

El 1FK7042-5AF71-1AG0 proporciona 3Nm en la clase de temperatura nominal de 100K torque constante a lo largo del ciclo de trabajo de operación sin problemas de degradación térmica bajo carga continua.

Especificaciones clave

El codificador incremental SIN/COS Análogo de retroalimentación sinusoidal

El 1FK7042-5AF71-1AG0 lleva un codificador SIN/COS incremental (1Vpp, 2048 pulsos por revolución). Los codificadores SIN/COS transmiten señales analógicas sinusoidales en lugar de trenes de pulsos digitales.La unidad recibe dos ondas senoidales con cambio de fase y resuelve la posición del eje interpolando la señal .

Con 2048 períodos físicos por revolución, y la interpolación del lado del accionamiento por lo general añadiendo 256 × o más, la resolución de posición efectiva es de varios cientos de miles de recuentos por revolución.Para el posicionamiento fino, un funcionamiento suave a baja velocidad y una reducción de la onda de par de precisión, la retroalimentación SIN / COS produce un rendimiento más limpio que los codificadores digitales de conteo de pulsos equivalentes.

La designación "-1AG0" en el número de la pieza confirma este tipo de codificador.La sustitución o reparación del 1FK7042-5AF71-1AG0 deberá utilizar un motor con la misma variante de codificador I-2048 para mantener la compatibilidad de la unidad sin reconfigurar la interfaz del codificador..

Escenarios de aplicación

Eje de alimentación de la máquina herramienta:El accionamiento del eje X o Y de un centro de mecanizado utiliza el 1FK7042-5AF71-1AG0 en el tornillo de bolas. El par de 3Nm a 3000 RPM cubre los requisitos típicos del eje de alimentación en centros de mecanizado pequeños y medianos.La refrigeración natural es suficiente para los perfiles de alimentación de servicio intermitente.

Servoeje de la máquina de embalaje:Acceso de película o eje de indicación en una máquina horizontal de llenado de forma y sellado.El codificador SIN/COS proporciona una retroalimentación suave para los perfiles de cámara controlados por posición.

Reemplazo en el sistema de accionamiento SIMOTICS existente:Un 1FK7042-5AF71-1AG0 instalado ha fallado.y tipo de codificador sin modificar los parámetros de la unidad.

Preguntas frecuentes

P1: ¿Qué servos son compatibles con el 1FK7042-5AF71-1AG0?

La serie 1FK7 Compact con codificador SIN/COS (I-2048) está diseñada para su uso con servo-dispositivos SINAMICS S120 que admiten la entrada del codificador SIN/COS.La selección del módulo de accionamiento específico depende de la corriente del eje requeridaLa interfaz de codificación de la unidad debe estar configurada para el protocolo SIN/COS 1Vpp a 2048 pulsos/rev.

P2: ¿La ausencia de un freno de retención afecta a la seguridad de los ejes verticales?

Sí, un motor sin freno de retención no puede sostener mecánicamente una carga vertical cuando la unidad está desactivada.se requiere un freno de retención para evitar el movimiento hacia abajo impulsado por la gravedad en caso de pérdida de potencia. La configuración "-1AG0" no tiene freno. Si la aplicación requiere que la carga se sostenga en el eje vertical, debe especificarse una variante equipada con freno (sufijo diferente).

P3: ¿Qué cubre la clasificación de protección IP64?

IP6X significa que el motor es a prueba de polvo ̇ no hay entrada de polvo bajo ninguna condición. IPX4 significa que el motor está protegido contra las salpicaduras de agua desde cualquier dirección.IP64 cubre máquinas en entornos de producción típicos con salpicaduras de refrigeranteNo cubre el lavado a alta presión (IP65 o superior) ni la inmersión continua.

P4: ¿Cuál es la importancia de la clase de temperatura de 100K para la clasificación de 3Nm?

La referencia "100K" significa que el par nominal del motor de 3 Nm es el valor en 100 Kelvin de aumento de la temperatura por encima de la temperatura ambiente, es decir,a una temperatura de enrollamiento de aproximadamente 125°C, suponiendo 25°C ambiente. Esta es la calificación térmica de servicio continuo. El par máximo a corto plazo será mayor. El funcionamiento en ciclos de trabajo más bajos o con enfriamiento activo permitiría un par sostenible más alto;la cifra de 3Nm es la conservadora, especificación de servicio continuo.

P5: ¿Es compatible el tipo de eje plano con los acoplamientos que requieren una llave?

Un eje plano (sin llave, sin plano) requiere acoplamientos o piñones diseñados para sujetar el eje suavemente † acoplamientos de fricción, acoplamientos de eje hidráulico o piñones de prensado.Los acoplamientos diseñados para ejes con llave no pueden utilizarse directamente. Si la aplicación requiere un eje de vía clave, debe especificarse un sufijo de configuración de orden diferente.
