Servomotor industrial
>
|
|
| Lugar de origen | Japón |
| Nombre de la marca | Panasonic |
| Certificación | CE RoHS |
| Número de modelo | MSM082A1A |

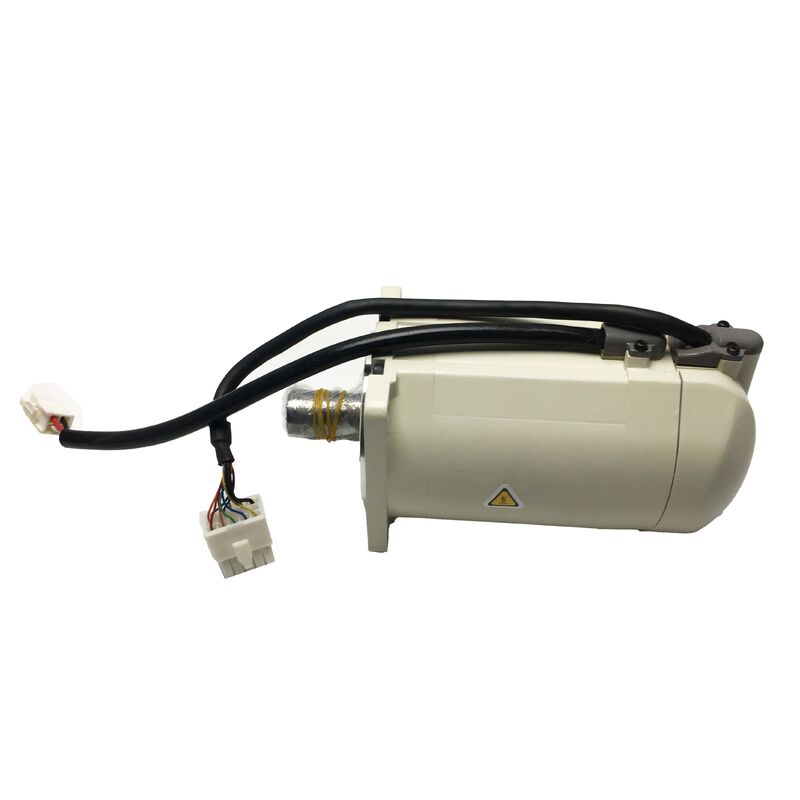

El Panasonic MSM082A1A es un servomotor AC de baja inercia de 750W de la serie MSM de Panasonic, con una potencia nominal de 200V y 3.000 rpm con un par continuo de 2,39 N·m. Se combina con los servoaccionamientos de la serie MINAS de Panasonic y está diseñado para las demandas de control de movimiento de precisión de máquinas herramienta CNC, líneas de envasado, equipos de ensamblaje y sistemas de automatización de fábricas donde se requiere un rendimiento de accionamiento compacto y de alta respuesta.
La serie MSM se dirige a aplicaciones donde la baja inercia del rotor es la prioridad: máquinas que requieren ciclos rápidos de aceleración y desaceleración, regulación estricta de la velocidad y posicionamiento preciso en cargas mecánicas relativamente ligeras.
Con 750W y un par máximo de aproximadamente tres veces el valor continuo nominal, el MSM082A1A maneja los breves picos de demanda de corriente que ocurren durante la aceleración sin alcanzar los límites térmicos, siempre que el ciclo de trabajo mantenga el par RMS dentro de la clasificación continua nominal de 2,39 N·m.
El codificador incremental de 2.500 ppr montado en la parte trasera del motor proporciona retroalimentación de fase A/B en cuadratura y pulso de índice Z al servoaccionamiento.
A 3.000 rpm de velocidad nominal, este codificador genera 7.500 pulsos de índice por segundo y aproximadamente 2,5 millones de recuentos de flanco A/B por segundo, una densidad de actualización suficiente para los bucles de control de velocidad y posición del servoaccionamiento en la mayoría de las aplicaciones CNC y de automatización.
El tipo de retroalimentación incremental significa que el CNC o el controlador de movimiento de la máquina requiere un ciclo de retorno de referencia (retorno a cero) al encenderse para restablecer la referencia de posición absoluta del eje antes de que comience la producción.
Con protección IP65, el MSM082A1A resiste el polvo y los chorros de agua dirigidos desde cualquier ángulo, lo que lo hace adecuado para entornos de máquinas herramienta donde la niebla de refrigerante, el aire cargado de virutas y la limpieza periódica con agua o aire comprimido forman parte de la operación normal.
La configuración del eje redondo sin chavetero proporciona un acoplamiento limpio a correas dentadas, acoplamientos y poleas donde se prefiere una superficie de acoplamiento cilíndrica lisa.
| Parámetro | Valor |
|---|---|
| Salida nominal | 750W |
| Tensión de alimentación | 200V CA |
| Velocidad nominal | 3.000 rpm |
| Velocidad máxima | 5.000 rpm |
| Par nominal | 2.39 N·m |
| Par máximo | ~7.2 N·m |
| Codificador | Incremental, 2.500 ppr |
| Eje | Redondo, sin chavetero |
| Freno de retención | Ninguno |
| Sello de aceite | Ninguno |
| Clasificación IP | IP65 |
| Clase de aislamiento | Clase F |
| Tamaño del bastidor | Montaje con brida de 80 mm |
| Temp. de funcionamiento | 0°C a 55°C |
La ventaja fundamental del diseño de baja inercia de la serie MSM es la velocidad de respuesta. La inercia del rotor del servomotor determina directamente la rapidez con la que el motor acelera y desacelera: un rotor de menor inercia requiere menos par para cambiar de velocidad, lo que significa una respuesta de velocidad más rápida y un tiempo de asentamiento más corto en la posición objetivo.
Para equipos de envasado que producen cientos de paquetes por minuto, o para ejes CNC que realizan cambios de herramienta rápidos y movimientos punto a punto entre operaciones de mecanizado, la reducción del tiempo de aceleración y desaceleración se traduce directamente en un mayor rendimiento de la máquina.
La contrapartida de los motores de baja inercia es la sensibilidad a la resonancia mecánica: cuando la inercia de la carga es mucho mayor que la inercia del rotor, los ajustes de ganancia del servo que producen una respuesta rápida también pueden excitar la resonancia en la transmisión mecánica.
Los servoaccionamientos MINAS compatibles de Panasonic abordan esto a través de la sintonización automática de ganancia y el filtrado de muesca, que identifican y suprimen las frecuencias de resonancia mecánica en el tren de transmisión sin requerir una sintonización manual de ganancia por parte del ingeniero de puesta en marcha.
El codificador incremental de 2.500 ppr del MSM082A1A es una especificación de retroalimentación de generación anterior en comparación con los codificadores absolutos de 17 bits (131.072 recuentos) y 20 bits (1.048.576 recuentos) que se encuentran en los motores actuales de las familias MINAS A5 y A6.
Esto no limita el rendimiento mecánico del motor, pero sí limita la densidad de retroalimentación de posición fina disponible para el servoaccionamiento.
Para aplicaciones CNC que requieren una resolución de posicionamiento submicrométrica o una operación a baja velocidad muy suave, el codificador de 2.500 ppr se utiliza típicamente con un decodificador de cuadratura que interpola la señal de 2.500 ppr a una resolución efectiva más alta dentro del accionamiento.
El tipo de codificador incremental también significa que el sistema no tiene memoria de posición absoluta al encenderse.
Después de cada ciclo de encendido de la máquina, el controlador debe realizar un retorno de referencia, un procedimiento de inicio estándar para máquinas de esta generación, antes de que los desplazamientos de herramienta y los sistemas de coordenadas de la pieza de trabajo sean válidos.
Este es un comportamiento normal para máquinas equipadas con servomotores con codificador incremental y no indica un fallo del motor o del sistema.
La clasificación IP65 en el MSM082A1A especifica protección completa contra el contacto con componentes internos (6 = estanco al polvo) y protección contra chorros de agua a baja presión desde todas las direcciones (5 = chorro de agua).
Para un servomotor de máquina herramienta, esto cubre los peligros ambientales más comunes: niebla de refrigerante soluble en agua de las operaciones de mecanizado, pulverización de fluido de corte durante la carga/descarga de la pieza de trabajo y residuos de refrigerante de la limpieza de la mesa de la máquina.
El sello del eje y la construcción de la carcasa del motor mantienen esta protección en las condiciones estándar de operación de la máquina herramienta.
Es importante tener en cuenta que IP65 no cubre la inmersión: el motor no debe sumergirse ni someterse a limpieza con agua a alta presión sostenida, lo que excedería las condiciones de prueba IP65.
Para entornos que requieren protección contra inmersión o lavado a alta presión sostenido, los motores con clasificación IP67 o IP67 de las variantes compatibles Panasonic MSM/MSMD IP67 serían la especificación adecuada.
El MSM082A1A está diseñado para su uso con servoaccionamientos de la serie MINAS de Panasonic. Para el motor de 750W a 200V, el bastidor del accionamiento compatible es el accionamiento de la serie MCDH de Panasonic (monofásico/trifásico 200V, 750W nominal).
La combinación de accionamiento y motor requiere un cable de codificador a juego, un cable de alimentación del motor y, en la mayoría de las instalaciones, una resistencia de freno si la aplicación implica ciclos de desaceleración de alta inercia frecuentes.
Se recomienda el software de configuración PANATERM de Panasonic para la configuración de parámetros, el monitoreo en tiempo real y el ajuste de ganancia durante la puesta en marcha.
P1: ¿Requiere el MSM082A1A una fuente de alimentación separada para el codificador?
No. La fuente de alimentación del codificador se proporciona a través del cable de retroalimentación del codificador del motor desde el servoaccionamiento.
El accionamiento genera la tensión de alimentación del codificador (típicamente 5V CC) internamente y la suministra a través de los pines del conector del codificador designados.
No se requiere ni se debe conectar una fuente de alimentación de codificador separada. El motor tiene dos conexiones de cable: el cable de alimentación (fases U, V, W del motor más tierra) y el cable del codificador (todas las señales del codificador y alimentación del codificador).
P2: ¿Se puede utilizar el MSM082A1A con servoaccionamientos de otros fabricantes?
El MSM082A1A está diseñado para servoaccionamientos de la serie MINAS de Panasonic y utiliza el conector de cable de codificador y el protocolo de señal patentados de Panasonic. Su uso con servoaccionamientos no Panasonic requiere: una entrada de codificador incremental de 2.500 ppr compatible en el accionamiento (señales diferenciales A/B/Z), un adaptador del conector del codificador Panasonic al conector del codificador del accionamiento, y los parámetros del motor (corriente nominal, constante de par nominal, inercia) introducidos manualmente en el accionamiento de terceros.
Esto es técnicamente posible pero requiere una cuidadosa correspondencia de parámetros y no es una sustitución plug-and-play; confirme la compatibilidad con el fabricante del accionamiento de terceros antes de proceder.
P3: ¿Cuál es el significado de "sin chavetero" en el eje redondo y cómo se acopla la carga?
Un eje redondo sin chavetero es un eje cilíndrico liso. El acoplamiento de la carga se logra por fricción: una polea de correa dentada, un cubo de acoplamiento o un engranaje se sujetan al eje utilizando la fuerza de fricción de los pernos de sujeción del cubo o un anillo de sujeción separado.
Este método de montaje distribuye la carga de par uniformemente alrededor de la circunferencia del eje en lugar de concentrarla en un chavetero, y permite que la polea o el acoplamiento se posicionen en cualquier lugar a lo largo de la longitud utilizable del eje en lugar de estar restringido por la posición fija de un chavetero.
Para la mayoría de los estilos de acoplamiento utilizados en sistemas servo (acoplamientos de mandíbula, acoplamientos de disco, poleas dentadas), el montaje de eje redondo es completamente estándar y no limita la transmisión de par dentro del rango de par nominal del motor.
P4: ¿Qué programa de mantenimiento se recomienda para el MSM082A1A?
Panasonic recomienda una inspección anual del par de los sujetadores de montaje y del asiento del conector del cable del codificador para los motores en servicio de producción continua.
La vida útil de los rodamientos depende de la carga radial y axial: los motores que operan cerca de su velocidad máxima con una tensión de correa significativa en el eje pueden requerir una inspección de rodamientos con más frecuencia que los motores con carga ligera.
Los devanados del motor en sí mismos no requieren mantenimiento; el reemplazo del motor o la reparación de los devanados están garantizados si la resistencia de aislamiento al bastidor cae por debajo de los niveles aceptables durante las pruebas periódicas de aislamiento.
El codificador no tiene componentes que el usuario pueda reparar; si se desarrollan fallos de comunicación del codificador que no se resuelven con la inspección del cable y el conector, el reemplazo del codificador o del motor es la ruta de servicio adecuada.
P5: ¿Qué condiciones de alarma indican que el MSM082A1A ha alcanzado un estado de fallo en un accionamiento Panasonic MINAS?
Los accionamientos Panasonic MINAS muestran códigos de alarma alfanuméricos en el panel frontal.
Las alarmas comunes relacionadas con el motor incluyen: Err 16.0 (alarma de comunicación del codificador — verificar cable y conexiones del codificador), Err 11.0 (sobrevelocidad — el motor excedió la configuración de velocidad máxima), Err 18.0 (sobrecarga — el motor operó a un par superior a la clasificación continua durante demasiado tiempo; verificar si hay atascos mecánicos o un motor subdimensionado para la carga), Err 13.0 (sobrecalentamiento IPM — el transistor de salida del accionamiento se sobrecalentó; verificar la refrigeración del accionamiento y la temperatura ambiente), y Err 14.0 (alarma de termostato de sobrecalentamiento del motor, si el motor está equipado con protector térmico).
El historial de alarmas se almacena en el accionamiento y se puede revisar a través del software PANATERM o la pantalla de parámetros del accionamiento para apoyar el análisis de la causa raíz.
