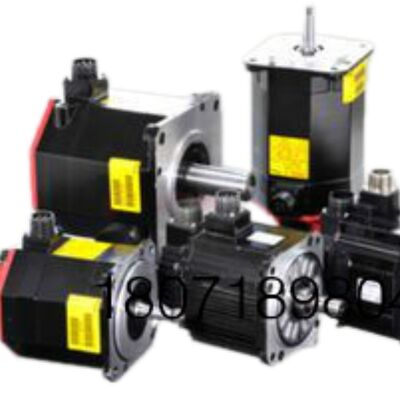

El motor Fanuc Servo A06B-0314-B004 Buena condición de trabajo A06B0314B004

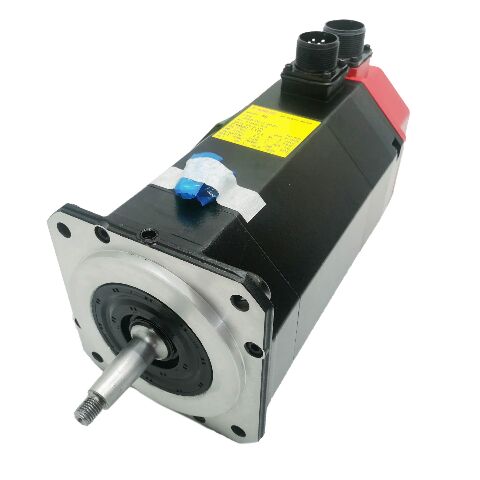

FANUC A06B-0314-B004 | Servomotor de CA Serie S modelo 5S — 2000 rpm / Eje cónico / Codificador 2000P / Descontinuado

Serie S original de FANUC: la generación anterior a Alpha

El A06B-0314-B004 es un servomotor de CA de la serie S de FANUC (modelo 5S) de la generación anterior a la serie Alpha. La serie S de FANUC fue la primera generación de servomotores de CA diseñados para ejes de máquinas herramienta CNC, reemplazando a los servomotores de CC anteriores en aplicaciones CNC de alto rendimiento. Muchas instalaciones de la serie S permanecen en servicio de producción décadas después de la fabricación original.

A una velocidad máxima de 2000 rpm y las clasificaciones eléctricas de la clase 5S, este motor impulsaba ejes de alimentación primarios en tornos CNC, centros de mecanizado y rectificadoras donde el control y el diseño mecánico requerían específicamente la arquitectura de la serie S. Cuando se construyó una máquina alrededor del motor 5S, todo el diseño del eje (servoamplificador, configuración de parámetros del servo, acoplamiento mecánico) se adaptó a las características específicas de este motor. El reemplazo homogéneo conserva la configuración original del eje.

Especificaciones clave

Eje cónico y codificador incremental 2000P

El eje cónico transmite el torque a través de una interfaz de metal a metal sujeta con un perno de tracción. El enclavamiento mecánico es positivo y de deslizamiento cero. Para retirar el cubo del acoplamiento, utilice un extractor de pernos: enrosque el extractor en el orificio roscado en el extremo del eje y aplique una fuerza axial controlada. Nunca golpee el eje. Las cargas de impacto viajan directamente al codificador y a los cojinetes del motor. El enfoque correcto para conos estrechos es aplicar líquido penetrante en la unión cónica más una fuerza extractora constante.

El codificador incremental 2000P (A860-0315-T101) produce 2000 pulsos por revolución para retroalimentación de velocidad y posición. Es incremental: se requiere un ciclo de retorno de referencia en cada encendido de la máquina para restablecer el punto de referencia de la posición del eje. Este es un comportamiento operativo estándar para las máquinas de la serie S y no es una falla.

Adquisición de motores antiguos de la serie S

FANUC dejó de fabricar la serie S hace muchos años. El stock de repuesto proviene en su totalidad del mercado de repuestos: excedentes de máquinas fuera de servicio y unidades de tracción probadas. Una máquina de la serie S todavía en producción está funcionando con activos que han superado su vida útil prevista originalmente. Tener a mano un motor 5S de repuesto probado es una medida de mantenimiento práctica: la disponibilidad en el mercado de repuestos se reduce a medida que envejece la base instalada.

Preguntas frecuentes

P1: ¿Qué servoamplificadores son compatibles con el A06B-0314-B004?

El motor de la serie S requiere servoamplificadores de la serie S compatibles con el período. Los amplificadores de las series Alpha, Beta y Alpha i no son compatibles. Confirme el tipo de amplificador instalado en la documentación de la máquina antes de especificar un reemplazo del motor.

P2: ¿Cómo se retira correctamente el acoplamiento del eje cónico?

Utilice un extractor de pernos: enrosque el extractor en el orificio roscado del extremo del eje y aplique una fuerza axial creciente y constante. No martille, golpee ni haga palanca en el eje. El impacto transmite el impacto directamente al codificador y a los cojinetes del motor y puede causar daños que parecen menores pero que reducen significativamente la vida útil. Si el cono está apretado, aplique líquido penetrante en la cara de la junta y deje que se absorba antes de aplicar fuerza extractora.

P3: La máquina requiere referencia en cada encendido. ¿Es esto una falla del codificador?

No, el 2000P es un codificador incremental. El retorno de referencia en cada encendido es un comportamiento estándar. Si la localización no se completa o produce errores, verifique que el cable del codificador no esté dañado, verifique la calidad de la señal del pulso Z en el amplificador con un osciloscopio e inspeccione el cuerpo del codificador para detectar ingreso de refrigerante o daños mecánicos.

P4: ¿Puede un motor de la serie Alpha reemplazar el 5S de la serie S en la misma máquina?

No sin importantes modificaciones. El servoamplificador de la serie S utiliza una interfaz de comunicación y retroalimentación diferente a la de la serie Alpha. La sustitución de un motor Alpha requiere reemplazar el servoamplificador, cambiar el hardware de la interfaz del servo del CNC y volver a poner en servicio el conjunto de parámetros del eje. Para una máquina que continúa usando sus amplificadores originales de la serie S, un motor 5S similar es el único reemplazo directo práctico.

P5: ¿Qué comprobaciones se deben realizar en un A06B-0314-B004 usado?

Verifique el equilibrio de la resistencia del devanado trifásico y la resistencia del aislamiento a tierra con el cable del codificador desconectado. Inspeccione la superficie del eje cónico para detectar roces, rayaduras o marcas de impacto debido a una extracción inadecuada anterior. Gire el eje con la mano para que el cojinete quede suave. Verifique el conector del codificador (A860-0315-T101) para detectar contaminación por refrigerante o daños en las clavijas. La verificación definitiva es una prueba de banco con el amplificador de la serie S correcto antes de la instalación en producción.
