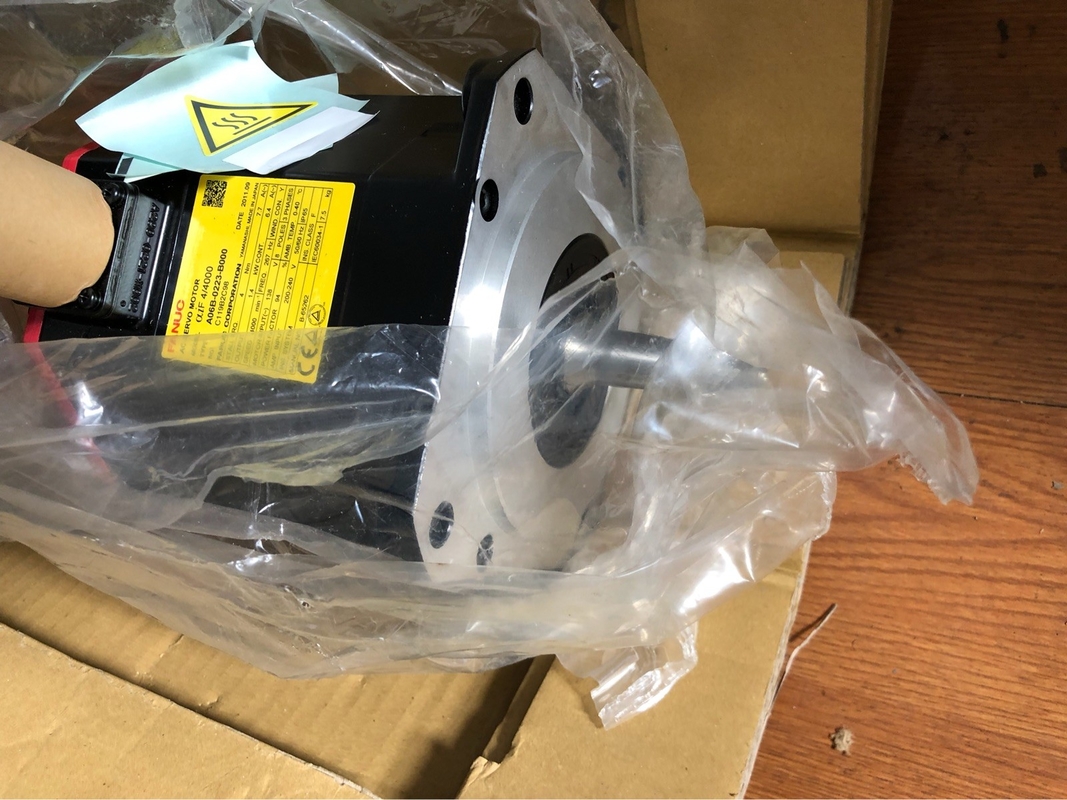

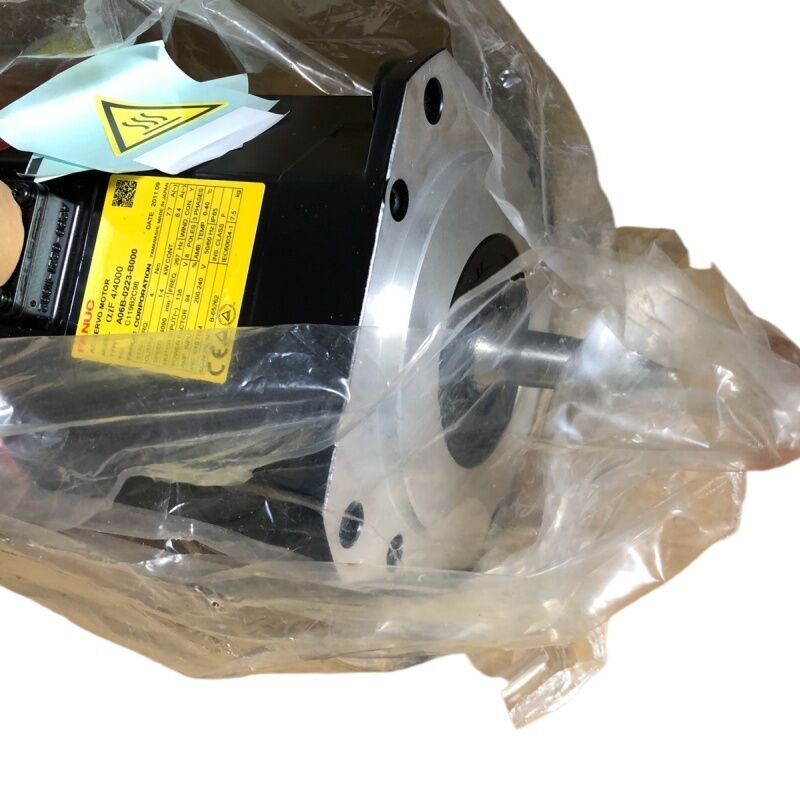

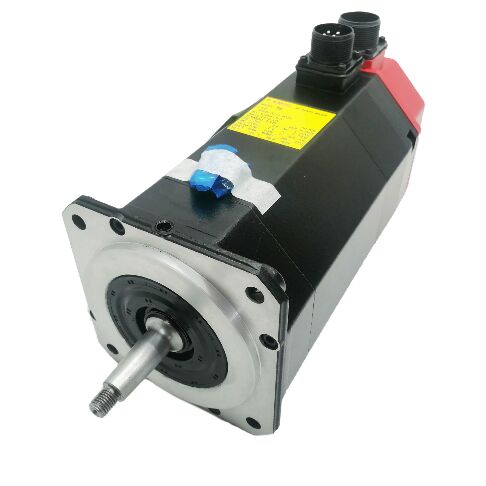

Fanuc A06B-0345-B231 Servo motor de CA nuevo en caja

FANUC A06B-0345-B231 | Servomotor AC Serie S Modelo 5RF — 6 Nm / 3000 rpm / Eje Cónico / Freno / 2000P + Resolver

Serie S 5RF — Doble retroalimentación de la primera generación de servomotores AC de FANUC

El A06B-0345-B231 es un servomotor AC FANUC serie S — modelo 5RF — de la generación original de productos de servomotores AC de FANUC. La serie S es anterior a la generación Alpha y representa la tecnología de motores que impulsó la primera generación de máquinas herramienta CNC controladas por servomotores AC de FANUC.

Con un par de bloqueo de 6 Nm y 3000 rpm, el 5RF se sitúa en el rango medio de la familia de motores de la serie S. Su especificación eléctrica de 117 V / trifásico / 8 polos refleja la arquitectura del sistema de accionamiento de la época — el voltaje y la frecuencia de operación son generados por el amplificador de servomotor de la serie S, correcto para el período, no extraídos directamente de la red eléctrica.

El sistema de doble retroalimentación — codificador ABS 2000P combinado con un resolver — es la característica técnica definitoria de esta variante. El resolver proporciona una salida de posición angular continua basada en seno/coseno que no depende del conteo de pulsos. El codificador absoluto 2000P proporciona el registro de posición digital que la CNC utiliza para el control de coordenadas. Ambos operan simultáneamente: el resolver proporciona la referencia angular fina para los bucles de control de corriente y velocidad del servomotor, mientras que el codificador 2000P proporciona el conteo de posición del eje que la CNC mantiene y muestra.

Especificaciones Clave

Eje Cónico con Freno

El eje cónico atrae el cubo de acoplamiento axialmente hacia el eje del motor con un tirante, proporcionando una unión mecánica sin deslizamiento. Para un motor de la clase 5RF que acciona ejes CNC primarios bajo cargas de corte sostenidas, el acoplamiento cónico positivo mantiene la integridad del acoplamiento durante la vida útil operativa de la máquina sin el riesgo de desgaste que las interfaces de eje con chaveta pueden desarrollar bajo fuertes inversiones cíclicas.

El freno aplicado por resorte sujeta mecánicamente el eje siempre que se retire el voltaje del freno. Para ejes verticales y mecanismos cargados por gravedad en las máquinas herramienta que sirvió este motor, el freno aplicado por resorte es el mecanismo de sujeción a prueba de fallos que evita el movimiento de la carga cuando el servomotor está apagado, en parada de emergencia y con pérdida de energía.

Situación de Piezas Heredadas

La serie S fue la generación de servomotores AC de FANUC desde principios de la década de 1980. FANUC cesó su producción hace muchos años. Una instalación que opera motores de la serie S está gestionando activos al final de su vida útil de servicio originalmente planificada. El stock de reemplazo proviene de salvamento de máquinas desmanteladas y excedentes gestionados. En los motores de la serie S que aún funcionan en producción, tener una unidad de repuesto probada a mano es un paso significativo de gestión de riesgos — la ventana para el suministro del mercado de accesorios continúa reduciéndose a medida que la base instalada envejece.

Preguntas Frecuentes

P1: ¿Cuál es el propósito del resolver en este motor junto con el codificador 2000P?

El resolver proporciona una salida de posición angular analógica continua — una señal de seno/coseno que no depende del conteo de pulsos ni de la batería de respaldo. Soporta los bucles de control de velocidad y corriente del amplificador de servomotor con retroalimentación continua de alta resolución. El codificador absoluto 2000P proporciona el registro de posición digital para la CNC. Operando juntos, el resolver cubre el bucle de control en tiempo real de alta velocidad mientras que el codificador mantiene la posición de la coordenada de la máquina.

P2: ¿Qué amplificadores de servomotor son compatibles con el A06B-0345-B231?

El motor de la serie S requiere el amplificador de servomotor de la serie S compatible con el período — no los accionamientos de las series Alpha, Alpha i o Beta. La interfaz del codificador, las conexiones del resolver y los parámetros de voltaje del motor del sistema de accionamiento de la serie S son específicos de la generación de motores de la serie S. Confirme la compatibilidad del amplificador instalado con el tipo de motor 5RF antes de solicitar un motor de reemplazo.

P3: ¿Cómo se retira correctamente el cubo del eje cónico en un motor de la serie S?

Utilice un extractor de tirante que se enganche en el orificio roscado en el extremo del eje — aplique fuerza axial controlada para romper el acoplamiento cónico. Nunca golpee, golpee ni haga palanca en el eje. Las cargas de impacto se transmiten a través del eje al conjunto del resolver y del codificador y a los rodamientos del motor. Si el cono está apretado, aplique fluido penetrante en la unión y utilice una fuerza de extractor constante.

P4: La máquina produce un posicionamiento correcto del husillo pero aparecen alarmas relacionadas con el resolver bajo carga. ¿Qué se debe comprobar?

Compruebe el enrutamiento del cable del resolver y el estado del conector — los cables de señal del resolver son susceptibles a la captación de ruido de los cables de alimentación del motor si se ejecutan en paralelo sin una separación o blindaje adecuados. Verifique que el blindaje del cable esté conectado a tierra solo en el extremo del amplificador. Compruebe los pines del conector del resolver en busca de corrosión. Si la calidad de la señal se confirma buena en el extremo del motor pero degradada en el amplificador, el cable es el sospechoso.

P5: ¿Todavía se obtiene el A06B-0345-B231 en el mercado de repuestos?

Sí, a través de distribuidores especializados en motores FANUC heredados y salvamento de máquinas desmanteladas. Dada la antigüedad del motor y su estado de descontinuado, inspeccione a fondo cualquier unidad usada: funcionamiento del freno con el voltaje correcto, calidad de la señal del resolver bajo rotación, estado del eje cónico y resistencia de aislamiento del bobinado. Se recomienda encarecidamente una prueba en banco con el amplificador de la serie S correcto antes de comprometerse con la instalación en producción.
