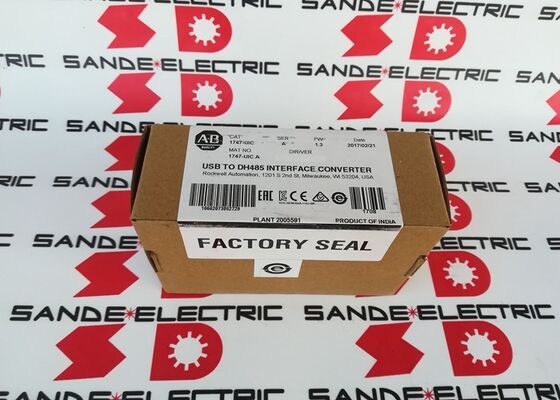

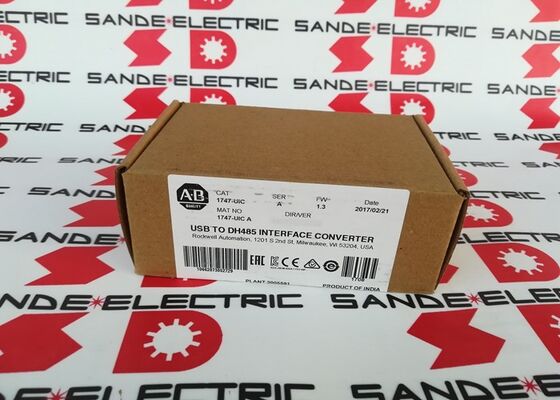

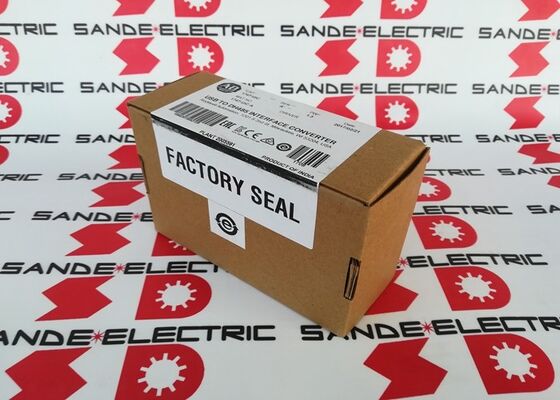

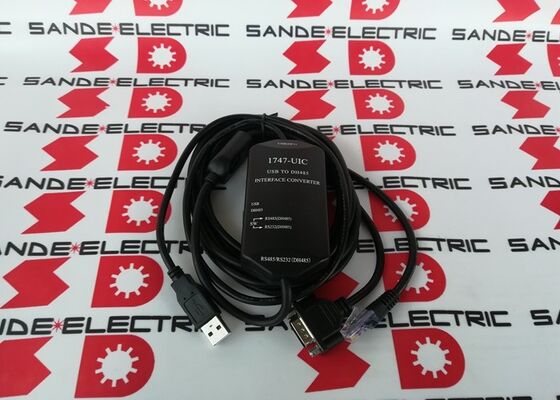

Cable de programación AB 1747-UIC para Allen Bradley USB a DH485 - USB a 1747-PIC PLC

1747-UIC. SLC 500 Serie USB a DH-485 Convertidor de interfaz 12 Mbps / 19.2 Kbps / 500V aislamiento / con USB

1747-UIC USB a DH-485 para las redes de la serie SLC 500

El 1747-UIC es un convertidor de interfaz de USB a DH-485 para la plataforma PLC de la serie SLC 500, que proporciona una conectividad USB moderna a la red industrial en serie DH-485.Conecta el puerto USB de un ordenador portátil o de escritorio a los controladores SLC 500 equipados con DH-485, terminales de operadores de PanelView y aisladores de red, que permiten la programación, monitoreo e intercambio de datos sin requerir un puerto serie RS-232 heredado.

A medida que las PC se alejaban de los puertos serie RS-232, la dependencia RS-232 de la red DH-485 se convirtió en un obstáculo práctico para los ingenieros de campo.El 1747-UIC resuelve esto traduciendo USB a DH-485 de forma transparente, apareciendo en el software de programación como un canal de comunicación estándar a la red 1747..

Especificaciones clave

Dos puertos DH-485 un convertidor, múltiples conexiones

El 1747-UIC proporciona dos opciones de interfaz DH-485 seleccionables por interruptor:

Puerto RJ-45 (DH-485):El puerto primario para conexión directa a los canales de CPU DH-485 de SLC 500 5/01, 5/02 y 5/03 utilizando el cable de programación estándar SLC 500 RJ-45.También se conecta a aisladores 1747-AIC y terminales PanelView con puertos DH-485.

Puerto RS-232 DB9:Para conexión a SLC 5/03 canal 0 y CPUs superiores, aisladores 1761-NET-AIC, controladores de la serie 1761, terminales CompactLogix, FlexLogix, ControlLogix y PanelView con interfaces RS-232 DH-485.

El selector cambia entre estos dos tipos de puertos el puerto activo se confirma por la pantalla de estado LED.

Aplicaciones

Programación y control del SLC 500:Conexión de una computadora portátil de programación que ejecute el software de programación PLC aplicable a las CPU SLC 500 5/01, 5/02, 5/03 para la carga, descarga, monitorización en línea y diagnóstico de fallos de programas.

Configuración del terminal de PanelView:Carga y descarga de aplicaciones HMI a los terminales del operador de PanelView conectados a la red DH-485.

Diagnóstico de la red:Navegación en la red DH-485 para identificar nodos conectados, verificar el estado de la comunicación y diagnosticar fallas de red utilizando RSLinx o herramientas de diagnóstico de red compatibles.

Recuperación de datos históricosConexión a los controladores SLC 500 para la recuperación de registros de datos, descarga de registros de producción y recogida de datos de mantenimiento en instalaciones sin infraestructura de red permanente al panel de control.

Integración del sistema de transmisión y movimiento:Acceso a los sistemas ControlLogix y CompactLogix a través del puerto RS-232 DB9 para la puesta en marcha, ajuste de parámetros e investigación de fallos en sistemas con opciones de comunicación DH-485.

Preguntas frecuentes

P1: ¿Qué puerto DH-485 en 1747-UIC se utiliza para qué tipo de CPU SLC 500?

El puerto RJ-45 se conecta a las CPU SLC 500 5/01, 5/02 y 5/03 a través del cable de programación SLC estándar al enchufe DH-485 RJ-45 de la CPU.,Seleccione el puerto y el cable correctos para el dispositivo específico al que se accede ¢ utilice el interruptor selector para activar el puerto requerido.

P2: ¿Funciona 1747-UIC con los sistemas operativos actuales de Windows?

El 1747-UIC utiliza un controlador integrado que es compatible con el protocolo de comunicación DH-485 en las versiones actuales de software de programación industrial PLC.Confirmar la compatibilidad del controlador con la versión instalada de Windows a partir de la documentación incluida con el 1747-UICLa compatibilidad con Windows 10 y 11 es confirmada por la mayoría de los usuarios con las instalaciones actuales de controladores.

P3: ¿Puede el 1747-UIC conectarse a más de un dispositivo DH-485 simultáneamente?

No el 1747-UIC admite una conexión DH-485 activa a la vez. Puede comunicarse con múltiples nodos en la misma red DH-485 secuencialmente (la red misma admite hasta 32 nodos),pero sólo una conexión de ordenador/1747-UIC está activa a la vezUn convertidor por ordenador es la configuración máxima admitida.

P4: ¿Qué indican los tres LEDs en 1747-UIC?

LED 1 (alimentación): verde cuando el convertidor recibe energía USB y funciona normalmente. LED 2 (actividad USB): parpadea durante la transferencia de datos USB entre el ordenador y el convertidor.LED 3 (actividad DH-485)No hay actividad en el LED 3 cuando se espera una conexión DH-485 indica un desajuste de cableado, cable o protocolo.

P5: ¿Se puede utilizar 1747-UIC sin el software RSLinx?

El 1747-UIC se comunica usando el controlador RSLinx DF1 RS-232 Full-Duplex un controlador integrado compatible con el protocolo DH-485 estándar.Se requiere RSLinx o una plataforma de comunicación industrial compatible para que el software de programación se comunique a través del 1747-UIC con el PLC o terminal de destinoNo se admite el funcionamiento directo sin conductor.
