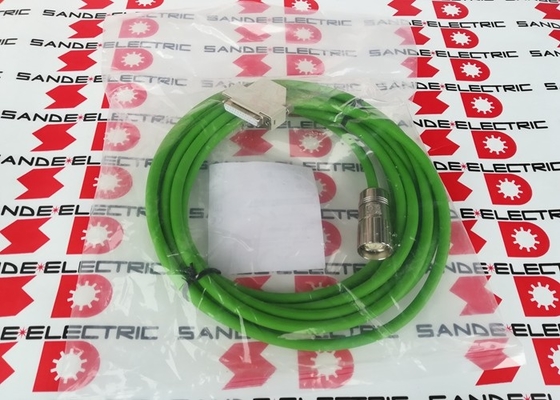

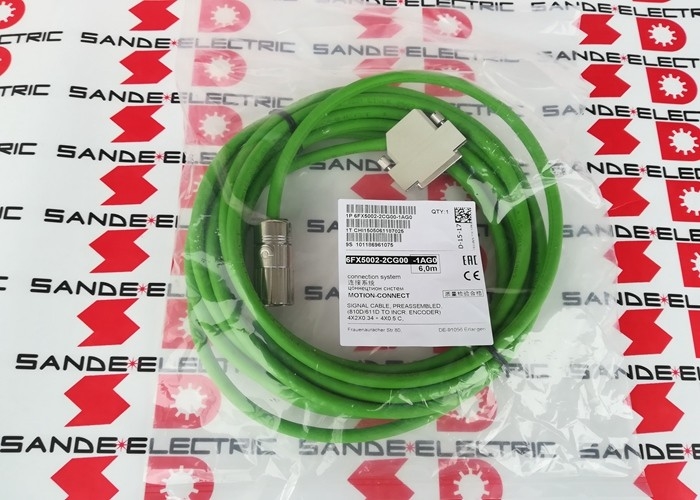

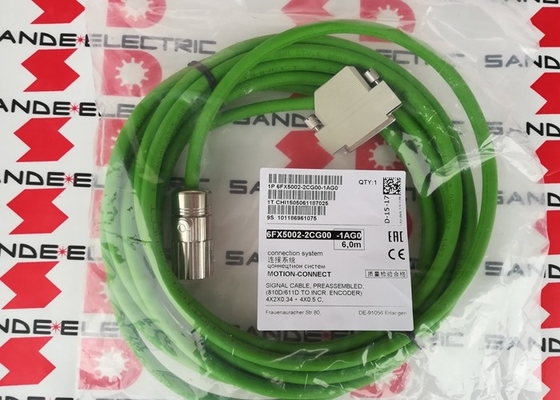

6FX5002-2CG00-1AG0 ∙ Siemens MOTION-CONNECT Cable de señal ∙ 810D/611D para el codificador incremental / 7m / DESINA / UL / CSA

Cables de señal de codificador preensamblados para sistemas de accionamiento 810D/611D

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoderA 7 m, sirve a la distancia media de cables entre el gabinete de accionamiento y la posición de instalación del motor.

El cable de señal del codificador lleva los datos de retroalimentación del codificador incremental que la unidad utiliza para determinar la velocidad del motor y la posición del rotor una retroalimentación en tiempo real que permite el control de servo en circuito cerrado,La integridad de la señal en este cable es crítica: el acoplamiento de ruido, el desajuste de la impedancia o la resistencia de contacto en el circuito del codificador degradan directamente la precisión del sistema de servo y pueden causar fallos de accionamiento.

Especificaciones clave

Configuración del conductor ¢ Ingeniería de parejas de señales

La configuración del conductor 4×2×0,34mm2 + 4×0,5mm2 está diseñada para los tipos de señal específicos en una conexión de codificador incremental:

4 pares de torsión a 0,34 mm2:Los conductores de la señal del codificador primario con los pares de señales diferenciales A, A*, B, B* (A y A-bar, B y B-bar).mantenimiento de la integridad de la señal del codificador en un entorno con ruido eléctrico cerca de los servoaccionadores.

4 conductores individuales de 0,5 mm2:Conductores auxiliares para la fuente de alimentación del codificador, el pulso de referencia (Z) y la conexión del cable con escudo. Las funciones de apoyo más allá de los pares de señales incrementales principales.

Escudo general:La construcción del cable DESINA incluye una pantalla global conectada a tierra en el extremo de la unidad para desviar el ruido inducido lejos de los conductores de señal del codificador.

Aplicaciones

SINUMERIK 810D Máquinas herramientas CNC:Centros de mecanizado, centros de torneado y máquinas de rectificación que utilizan la plataforma de accionamiento 810D/611D este cable conecta el codificador incremental de cada motor a su módulo de accionamiento 611D.

Las instalaciones de servo SIMODRIVE 611D:Cualquier instalación de maquinaria herramienta equipada con 611D que utilice motores codificadores incrementales que requieran el cable codificador del tipo CG00 entre el accionamiento y el motor.

Reequipamiento de la máquina:Las máquinas herramientas más antiguas que se están reacondicionando o manteniendo el 6FX5002-2CG00-1AG0 proporciona el cable preensamblado correcto para la reparación del sistema de accionamiento sin ensamblaje de campo.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre 6FX5002-2CG00 y 6FX5002-2CA12 en los cables de señal de codificador?

6FX5002-2CG00 es para sistemas de accionamiento 810D/611D con codificadores incrementales que utilizan la interfaz de conector CG00. 6FX5002-2CA12 es para tipos de codificadores HTL y TTL con una configuración de conector diferente.Ambos llevan retroalimentación incremental del codificador, pero para diferentes estilos de conectores de codificadores y tipos de interfaz de unidad. Confirme el tipo de codificador específico y el conector de accionamiento de la documentación del sistema SINUMERIK o SIMODRIVE antes de seleccionar el tipo de cable de codificador.

P2: ¿Cuál es la longitud máxima del cable para señales de codificador incremental en un sistema SINUMERIK 810D?

La longitud máxima del cable del codificador depende del sistema de accionamiento y del tipo de codificador.La documentación 811D/611D especifica las longitudes máximas de cable para garantizar la integridad de la señal, normalmente en el rango de 25-50 m para los codificadores incrementales estándar.El 6FX5002-2CG00-1AG0 tiene una longitud de 7 m dentro de los límites de longitud máxima de cable típicos.confirmar la longitud máxima del manual técnico SIMODRIVE 611D.

P3: ¿Cumple el 6FX5002-2CG00-1AG0 con los requisitos de UL/CSA para las instalaciones de América del Norte?

Sí ¢ la designación UL/CSA en la especificación del cable confirma el cumplimiento de las normas UL (Underwriters Laboratories) y CSA (Canadian Standards Association).Este cumplimiento se requiere para máquinas herramienta y equipos de automatización industrial instalados en instalaciones de América del Norte de acuerdo con los requisitos del código eléctrico NEC y CSAEl cumplimiento de las normas UL/CSA simplifica la aprobación de las instalaciones de las máquinas SINAMICS/SINUMERIK por parte de inspectores certificados.

P4: ¿Se puede utilizar el 6FX5002-2CG00-1AG0 en aplicaciones de cableado continuo (cadena de arrastre)?

El cable 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line está diseñado para instalaciones estáticas o de movimiento lento, no para la flexión continua de la vía del cable.Para aplicaciones que requieran el uso continuo de la vía de cable con cables de retroalimentación del codificador, utilizar el equivalente de línea dinámica MOTION-CONNECT 800 nominal para el número de ciclos flexibles requeridos por la aplicación específica de la vía de cable.
