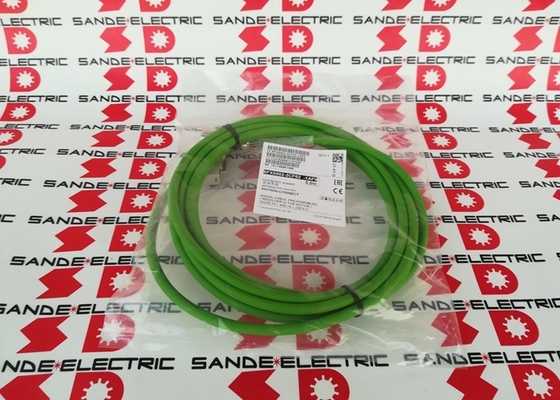

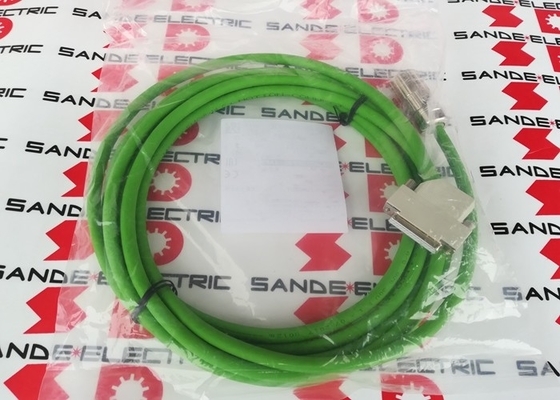

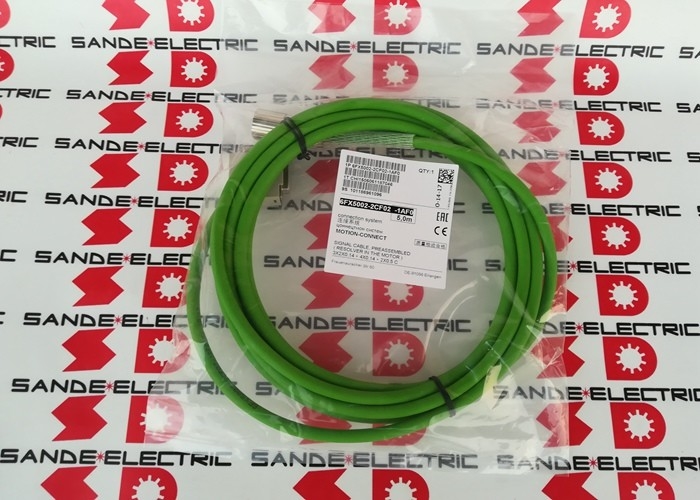

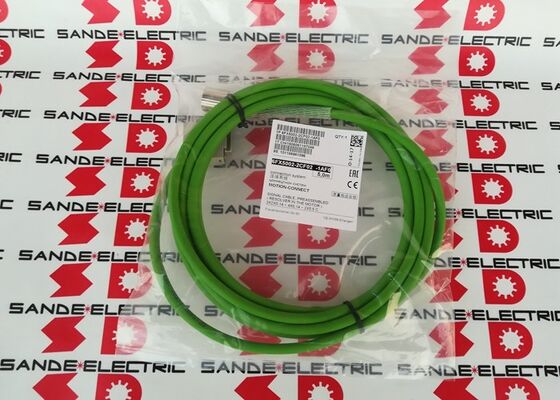

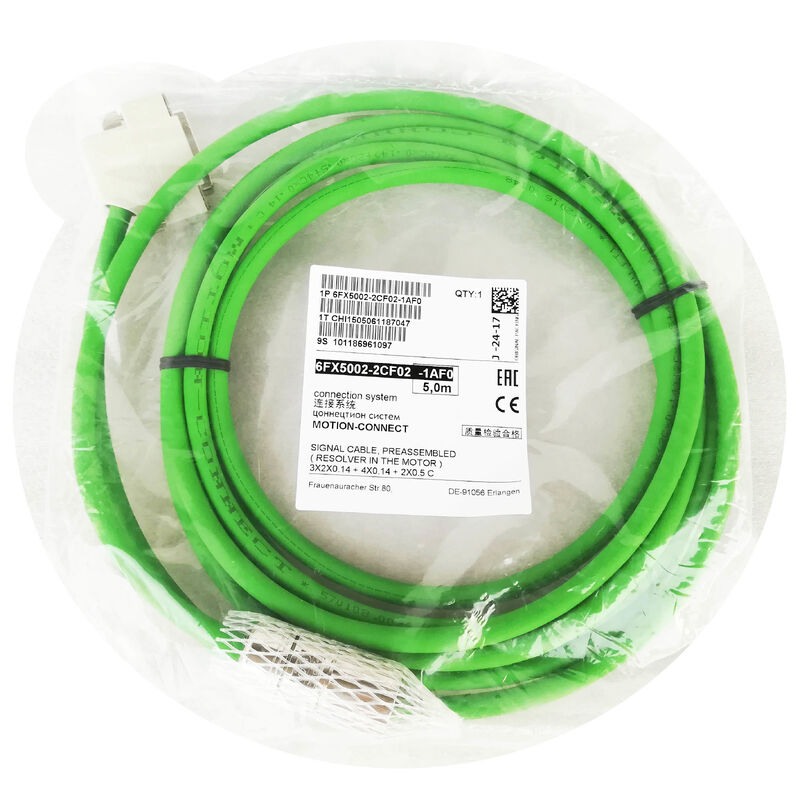

NOVA Siemens 6FX5002-2CF02-1AF0 6FX50022CF021AF0 6FX5OO2-2CFO2-1AFO

6FX5002-2CF02-1AF0∙ Cable de señal de Siemens Prefabricado / Escudo / Estándar / 5m / Motor de control de movimiento / MC / HP GMC

Cables de señal prefabricados para el control de movimiento de SINAMICS

El 6FX5002-2CF02-1AF0 es un dispositivo prefabricado (PREFAB),cable de señal blindado de la gama 6FX5002 MOTION-CONNECT de Siemens clasificado como cable de señal blindado estándar (STD) para aplicaciones de accionamiento de control de movimientoLa longitud de 5 m (1 AF0) cubre cables de media distancia que van desde el servomodulo hasta el motor.

Dentro del sistema de pedido de cables de Siemens,la designación MC/HP - CABLES GMC lo identifica como parte de los cables de control de movimiento / de alto rendimiento para GMC (General Motion Control) ′′ de la familia de productos que sirven a SINAMICS S120, S110 y sistemas de accionamiento relacionados con servomotores SIMOTICS.

Información clave sobre el producto

Construcción prefabricada ️ Calidad de fábrica, instalación inmediata

"PREFAB" confirma que el 6FX5002-2CF02-1AF0 llega totalmente preensamblado con conectores ya montados en ambos extremos:

Calidad constante:Los conectores instalados en fábrica se ensamblan y prueban en condiciones controladas, eliminando la variabilidad del ensamblaje de los conectores de campo, en los que el encrucijado incorrecto, la terminación de blindaje inadecuada,o conductores mal encaminados pueden degradar el rendimiento de la señal.

Instalación inmediata:No se requieren herramientas para el ensamblaje de los conectores en la máquina.

Conjunto conforme a la garantía:SINAMICS drive system commissioning in warranty configurations typically specifies the use of Siemens MOTION-CONNECT pre-assembled cables — ensuring the drive-motor cable interface meets Siemens' electromagnetic compatibility (EMC) specifications.

Aplicaciones

Sistemas de accionamiento servo de SINAMICS:Motor encoder feedback cabling for SINAMICS S120 and S110 drive systems connecting to SIMOTICS servo motors — the primary drive platform for Siemens motion control in machine tools and industrial automation.

SINUMERIK Máquinas herramientas CNC:Cables de señalización para centros de mecanizado CNC, centros de torneado, máquinas de rectificación y equipos de mecanizado de varios ejes que utilizan sistemas de CNC y accionamiento de Siemens.

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas:Tanto la retroalimentación del codificador del eje principal como la retroalimentación del servo codificador del eje para centros de mecanizado y centros de torneado.

Máquinas y aparatos para el embalaje y la transformación:Sistemas de servoacción SINAMICS para máquinas de manipulación de telas, aplicación de etiquetas, plegado, llenado y sellado.

Intralogística y manipulación de materiales:Sistemas de transporte controlados por SINAMICS, equipos de clasificación y sistemas de almacenamiento automatizados que requieren cables de retroalimentación de servoencoder.

Impresión y transformación del papel:Sistemas de accionamiento del eje de la prensa de impresión controlados por servo, manipulación de rollos de papel y control de tensión de la trama.

Preguntas frecuentes

P1: ¿A qué tipos de codificadores se conecta el 6FX5002-2CF02?

La designación CF02 dentro de la gama de cables de señal 6FX5002-2 corresponde a un tipo específico de conector de codificador para resolveres en motor (AH20) o sistemas de retroalimentación similares en motores SIMOTICS. Confirm the exact encoder interface from the Siemens MOTION-CONNECT cable configuration tool or cable selection table in the SINAMICS S120 commissioning manual — the full 6FX5002-2CF02 specification identifies the connector pin assignment and compatible encoder/motor types.

P2: ¿Cuál es la relación entre 6FX5002-2CF02-1AF0 y 6FX5002-2CF02-1AG0?

La única diferencia es la longitud del cable 1AF0 = 5m; 1AG0 = 7m. Todos los demás detalles de construcción (tipo de conector, configuración del conductor, blindaje, manto exterior) son idénticos.Seleccione el sufijo de longitud correcto basado en la distancia real del cable desde la unidad hasta el motor, añadiendo una asignación de enrutamiento razonable.

P3: ¿Es el 6FX5002-2CF02-1AF0 apto para su uso en las instalaciones de garantía SINAMICS S120?

Los cables Siemens MOTION-CONNECT son el sistema de cables especificado para las conexiones SINAMICS S120 de motor de transmisión. Using 6FX5002 MOTION-CONNECT pre-fabricated cables ensures EMC compliance with the SINAMICS S120 system's certified installation — which requires correctly shielded and terminated cables to meet CE marking requirements for machineryConfirme el manual de instalación del hardware SINAMICS S120 para la combinación específica de cable y accionamiento.

P4: ¿Puede extenderse el 6FX5002-2CF02-1AF0 si 5m es insuficiente?

No se recomienda la extensión directa de cables de señal prefabricados añadiendo una longitud de cable adicional en la trayectoria de la señal. Se introducen conectores y juntas de cable adicionales que aumentan la impedancia,Si se requiere un cable más largo, ordenar la siguiente longitud disponible (6FX5002-2CF02-1AG0 = 7m,o variantes de longitud más larga) como un cable completo, sustituyendo por completo el cable de 5 metros.
