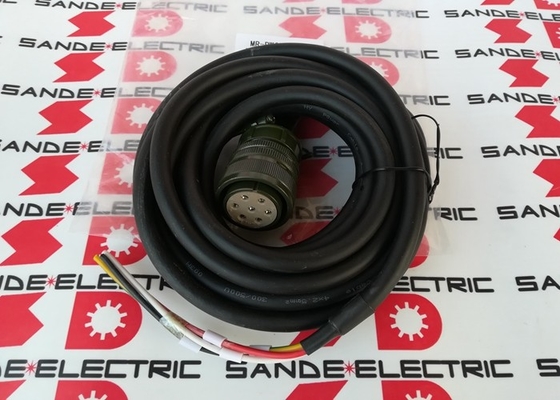

MR-PWCNS2-6M | Cable de alimentación para servomotor Mitsubishi: 7 pines / IP67 / 6 m / Serie HC-LP / HC-RP / HC-UP / HA-LP

Conector de alimentación IP67 de 7 pines para servomotores Mitsubishi HC/HA/HG

El MR-PWCNS2-6M es un cable de alimentación de servomotor de 6 metros con un juego de conectores instalado de fábrica que proporciona la conexión de alimentación preterminada entre el servoamplificador Mitsubishi MELSERVO MR-J3 o MR-J4 y los servomotores de gama media de las series HC, HA y HG. El conector de 7 pines aloja los conductores de suministro del motor trifásico y la tierra de protección, además de contactos adicionales para los circuitos de freno o sensor térmico del motor.

La protección IP67 en el conector del motor garantiza una conexión de alimentación confiable en el entorno contaminado con refrigerante y chips de las ubicaciones del motor de la máquina herramienta CNC; el conector sellado evita la entrada de humedad en los terminales de alimentación del motor, independientemente de las condiciones del refrigerante de la máquina.

Especificaciones clave

Conector de alimentación de 7 pines: asignación de señal

El formato de 7 pines del MR-PWCNS2-6M se adapta a todos los circuitos auxiliares y de potencia del motor:

Potencia trifásica (U/V/W):Tres contactos suministran energía trifásica de frecuencia variable desde la salida del servoamplificador a los devanados del estator del motor: la corriente de accionamiento del motor primario.

Tierra de protección (PE):Un contacto proporciona la tierra de seguridad del bastidor del motor, conectando el alojamiento del motor al bus de tierra del gabinete del variador a través del cable.

Contactos de freno o auxiliares:Los pines restantes transportan el suministro del freno de retención electromagnético (para motores con frenos integrados) o las señales del sensor térmico del motor: los circuitos adicionales del lado del motor que el servoamplificador monitorea para la protección del motor y el control del freno.

Mitsubishi define el formato de 7 pines para la clase de motor HC-LP/RP/UP y HA-LP: un tamaño de conector y un número de pines diferentes de los motores de clase HC/HF más pequeños (4 pines) y motores más grandes (mayor número de pines o tipo de conector diferente).

Aplicaciones

Accionamientos de ejes de máquinas herramienta CNC:Servomotores de eje de alimentación en centros de mecanizado, centros de torneado y rectificadoras: motores de la serie HC/HA conectados a amplificadores MR-J3 mediante el cable de alimentación MR-PWCNS2-6M.

Robots industriales:Servomotores de accionamiento conjunto en robots industriales multieje que utilizan servoamplificadores MR-J3: el conector IP67 resiste las condiciones ambientales de las articulaciones del robot.

Manipulación de materiales servocontrolada:Indexación de transportadores, sistemas de recogida y colocación y vehículos guiados automatizados que utilizan servomotores HC/HA para un control de movimiento preciso.

Equipos de fabricación de semiconductores:Servoejes de precisión en sistemas de manipulación de obleas y equipos de inspección: motores de inercia ultrabaja HC-UP y amplificadores MR-J3.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre MR-PWCNS2 y otras variantes de MR-PWCNS (MR-PWCNS1, 3, 4, 5)?

La serie MR-PWCNS utiliza diferentes tamaños de conectores y números de pines para diferentes clases de corriente del motor. MR-PWCNS1 es para HC-LP52/102/152 y HC-RP103/152/153/203 (corriente más baja). MR-PWCNS2 cubre HC-LP202/302, HC-RP353/503, HC-UP202/352/502, HA-LP502 (rango medio). MR-PWCNS3/4/5 sirven motores de corriente progresivamente más alta. Confirme siempre la variante de conector correcta en la guía de cables del servoamplificador del motor específico.

P2: ¿Cuál es el conector de tipo recto (a diferencia del conector en ángulo) del MR-PWCNS2-6M?

El cuerpo del conector recto se alinea con el eje del cable: el cable sale directamente desde la parte posterior de la carcasa del conector. Un conector en ángulo (tipo L) tiene la salida del cable a 90° con respecto al cuerpo del conector. El tipo recto es estándar para la mayoría de las instalaciones de servomotores; El tipo L se utiliza cuando el espacio de instalación detrás del conector del motor es limitado. Confirme que el espacio disponible detrás del conector de alimentación del motor acepte una salida de cable de tipo recto antes de especificar MR-PWCNS2-6M.

P3: ¿El MR-PWCNS2-6M funciona con servoamplificadores MR-J4 y con MR-J3?

Sí, Mitsubishi Electric especifica la compatibilidad de MR-PWCNS2 para los amplificadores de la serie MR-J4 con servomotores de las series HG-RR y HG-UR (junto con la serie HC/HA original compatible con MR-J3). Confirme en el manual del servoamplificador MR-J4 que MR-PWCNS2 es el cable de alimentación del motor especificado para el modelo de motor específico utilizado.

P4: ¿Está disponible el MR-PWCNS2-6M en diferentes longitudes?

Sí, el cable MR-PWCNS2 está disponible en varias longitudes estándar: opciones más cortas para diseños de máquinas compactas y longitudes más largas (15 m y otras) para máquinas más grandes donde el motor está ubicado a una distancia significativa del gabinete del servoamplificador. El sufijo "-6M" identifica la variante de 6 metros.
