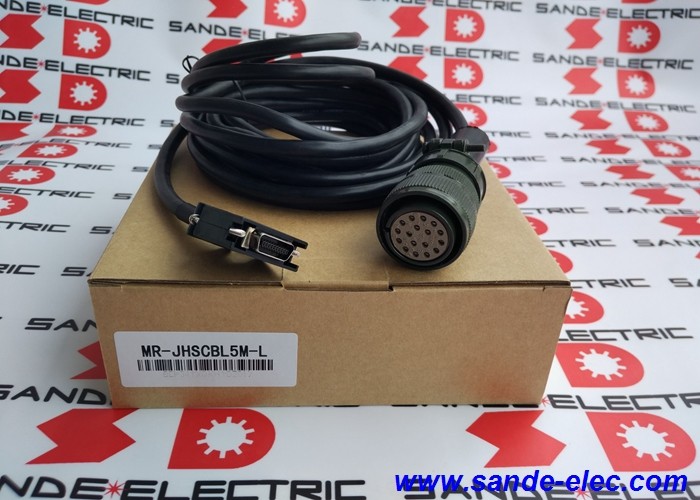

Cable de programación MR-JHSCBL5M-L para el codificador de potencia servo de Mitsubishi MRJHSCBL5ML

MR-JHSCBL5M-L | Cable de retroalimentación del codificador Mitsubishi MELSERVO J2S: 5 m / 10 núcleos / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Cable codificador MELSERVO J2S para motores serie HC

El MR-JHSCBL5M-L es un cable de retroalimentación de codificador de 5 metros de Mitsubishi Electric para la serie de servoamplificadores MELSERVO MR-J2S: el cable que conecta la interfaz de codificador del amplificador MR-J2S a las familias de servomotores HC-SFS, HC-LFS, HC-UFS y HC-RFS. Este cable es un componente definido de la cadena de señal del servosistema J2S: la ruta de retroalimentación del codificador que permite el control de velocidad y posición de circuito cerrado.

La serie de cables MR-JHS es específica para el servosistema J2S y sus familias de motores HC compatibles. La designación "JHS" identifica el cable para la interfaz del codificador de alta velocidad J2S, distinto de los cables del codificador utilizados con otras generaciones de servos Mitsubishi (MR-J3, MR-J4) u otras familias de motores.

Especificaciones clave

Serie de motores compatibles: familias HC para MR-J2S

Serie HC-SFS:Motores de torque estándar de alta inercia: para aplicaciones de servoposicionamiento de uso general que requieren un torque de moderado a alto a velocidades de rango medio. Se utiliza en accionamientos de transportadores, equipos de producción y ejes de automatización industrial en general.

Serie HC-LFS:Servomotores de baja inercia: para aplicaciones de alta dinámica que requieren una respuesta rápida de aceleración y desaceleración. Combinado con amplificadores MR-J2S en ejes de máquinas de alto ciclo y equipos de embalaje.

Serie HC-UFS:Servomotores de inercia ultrabaja: para aplicaciones de respuesta dinámica más alta donde minimizar la inercia del rotor es fundamental. Se utiliza en unidades de procesamiento web, aplicación de etiquetas y recogida y colocación de alta velocidad.

Serie HC-RFS:Servomotores de estructura pequeña y de inercia súper baja, para accionamientos de ejes compactos y de respuesta rápida en equipos de ensamblaje y posicionamiento de precisión.

Las cuatro familias de motores utilizan la misma interfaz de cable de codificador JHS: el MR-JHSCBL5M-L sirve como cable de conexión universal en esta gama de motores HC dentro del sistema J2S.

Aplicaciones

Ejes de máquina herramienta CNC MELSERVO J2S:Centros de mecanizado CNC, centros de torneado y rectificadoras que utilizan servoamplificadores MR-J2S con motores HC-SFS o HC-LFS: un MR-JHSCBL5M-L por eje.

Posicionamiento de servoautomatización industrial:Indexación de transportadores, ejes de máquinas de transferencia y servoaccionamientos de máquinas de ensamblaje utilizando amplificadores MR-J2S y motores de la serie HC.

Maquinaria de envasado y etiquetado:Motores HC-LFS y HC-UFS sobre ejes de empaquetado de alta velocidad controlados por amplificadores MR-J2S.

Mantenimiento del sistema heredado:Se instalaron máquinas herramienta MR-J2S y sistemas de automatización que requirieron el reemplazo del cable del codificador después del cambio del motor o daños en el cable durante los trabajos de mantenimiento.

Preguntas frecuentes

P1: ¿Se puede utilizar MR-JHSCBL5M-L con amplificadores MR-J3 o MR-J4?

No: la serie de cables MR-JHSCBL es específica para la interfaz del codificador MR-J2S. Los amplificadores MR-J3 utilizan un conector de codificador diferente (la familia de cables MR-J3ENCBL, formato de conector A2). Los amplificadores MR-J4 utilizan otra interfaz (DRIVE-CLiQ para servomotores lineales o conectores de codificador específicos de MR-J4 para motores rotativos). El formato del conector y la asignación de pines son incompatibles entre generaciones de servos; siempre haga coincidir el cable con la serie de amplificadores específica de la instalación.

P2: ¿Cuál es la diferencia entre MR-JHSCBL5M-L (5 m) y MR-JHSCBL2M-L (2 m)?

Ambos son idénticos en todas las especificaciones: misma compatibilidad de motor (HC-SFS/LFS/UFS/RFS), mismo amplificador (MR-J2S), mismo tipo flexible estándar, mismo formato de conector. La longitud es la única diferencia: 5 m frente a 2 m. Seleccione según la distancia de ruta real más la asignación del circuito de servicio.

P3: ¿El MR-JHSCBL5M-L tipo L requiere alguna precaución especial para la instalación del riel de cable?

El tipo L está clasificado para instalación estática o de movimiento lento, no para servicio continuo de vía de cable. Si la instalación del cable requiere encaminamiento en un carril de cable que sufre ciclos continuos de apertura/cierre con el movimiento del eje, se debe utilizar la variante tipo H correspondiente. Para un enrutamiento completamente estático en bandejas portacables, conductos o clips fijos, el tipo L proporciona la especificación correcta y económica.

P4: ¿Qué tipos de motores HC requieren MR-JHSCBL5M-L específicamente y cuáles utilizan cables diferentes?

MR-JHSCBL5M-L sirve para motores HC-SFS, HC-LFS, HC-UFS y HC-RFS. Otras familias de motores HC pueden utilizar diferentes tipos de cables de codificador dentro de la gama de cables MR-J2S; por ejemplo, motores de la serie HC-KFS o motores HC con diferentes formatos de conectores de codificador. Confirme en la lista de cables del manual de instrucciones del servoamplificador MELSERVO MR-J2S que MR-JHSCBL5M-L está especificado para el modelo exacto de motor HC en la instalación.
