MR-J3ENCBL5M-A2-H | Cable de codificador Mitsubishi MR-J3 — 5 m / Conector A2 / Alta flexibilidad / Blindado / RoHS / Retroalimentación servo

Cable codificador MR-J3: cierre del bucle servo

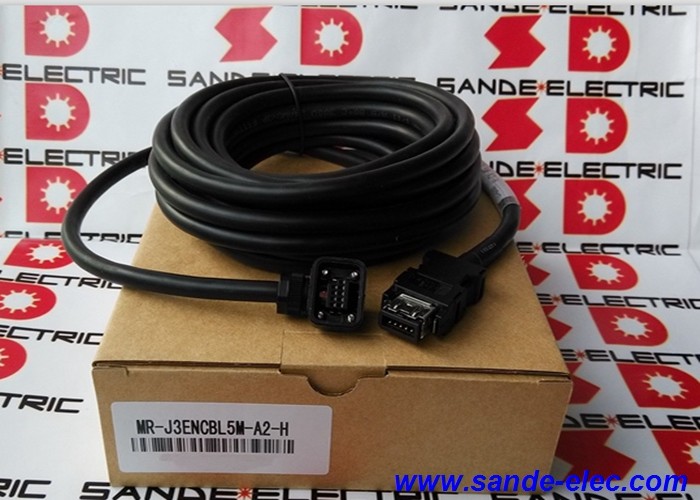

El MR-J3ENCBL5M-A2-H es un cable codificador preensamblado de Mitsubishi Electric que conecta la entrada del codificador del servoamplificador MR-J3 a la salida del codificador del servomotor: el enlace de retroalimentación que permite al MR-J3 realizar control de posición y velocidad de circuito cerrado. Sin este cable, el amplificador no tiene datos de posición o velocidad del motor, lo que hace imposible el funcionamiento del servo de circuito cerrado.

La designación "-A2-H" identifica dos propiedades críticas: el tipo de conector A2 en el extremo del motor y la construcción del cable de alta flexibilidad (H) para instalaciones donde el cable debe flexionarse durante el movimiento.

Especificaciones clave

Conector tipo A2: conexión segura del extremo del motor

La designación del conector A2 identifica la interfaz específica del lado del motor:

Ajuste ceñido y seguro:El conector A2 utiliza un mecanismo de bloqueo positivo: cuando está completamente acoplado, el conector se bloquea contra la desconexión accidental debido a vibraciones, desplazamiento del eje o contacto incidental. Esta es la propiedad "El conector tipo A2 garantiza un ajuste firme y seguro" confirmada en las especificaciones del producto.

Compatibilidad del motor MR-J3:El conector A2 se acopla con el zócalo del codificador en modelos de servomotor específicos compatibles con MR-J3: el formato del conector del codificador del motor determina qué tipo de cable (A, A2, B, etc.) se requiere. Confirme siempre el tipo de conector del codificador del motor antes de especificar el cable.

Instalación plug-and-play:El MR-J3ENCBL5M-A2-H llega preterminado en ambos extremos: conector A2 en el motor, conector del lado del amplificador para la entrada del codificador MR-J3 CN2. No se requiere ensamblaje de conector de campo.

Aplicaciones

Accionamientos de eje de máquina herramienta CNC MR-J3:Servomotores de eje de alimentación en máquinas herramienta Mitsubishi CNC (series MELDAS/M70/M700) que utilizan amplificadores MR-J3: el cable de retroalimentación del codificador estándar para cada servoeje.

Ejes de robots industriales MR-J3:Serie Mitsubishi RV-M y robots industriales relacionados que utilizan servosistemas MR-J3 para el control de posición del eje de articulación.

Sistemas de servoposicionamiento MR-J3:Servoposicionamiento de uso general en equipos automatizados de ensamblaje, inspección y manipulación de materiales: cualquier instalación MR-J3 con motores con conector de codificador A2.

Aplicaciones de servoeje dinámico:Servoejes con cables codificadores tendidos por cable: la construcción de alta flexibilidad maneja la flexión continua del cable que causaría que los cables estándar fallaran prematuramente.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre MR-J3ENCBL-A2-H (estándar) y MR-J3ENCBL-A2-L (larga distancia o baja pérdida)?

Dentro de la gama de cables codificadores MR-J3 de Mitsubishi, diferentes códigos de sufijo identifican variantes de cable específicas. Confirme las diferencias exactas de los sufijos (H frente a L y el número frente a la letra en el último carácter) de la guía de conexión del servoamplificador MR-J3 de Mitsubishi: cada sufijo codifica el tipo de construcción del cable, la variante del conector y la compatibilidad de la aplicación. Siempre haga coincidir el cable con la combinación específica de amplificador y motor confirmada en la documentación de Mitsubishi.

P2: ¿El tipo de cable del codificador (A, A2, B) depende del motor o del amplificador?

El tipo de conector en el extremo del motor depende del modelo de servomotor: diferentes motores utilizan diferentes formatos de conector de codificador (A, A2, B, etc.) según su clase de tamaño y tipo de codificador. El conector del extremo del amplificador (CN2) es estándar en todas las variantes del MR-J3ENCBL. Confirme el conector correcto del extremo del motor en la placa de identificación del motor o en la guía de selección de cables del servomotor de Mitsubishi; el uso del tipo de conector incorrecto da como resultado un cable que no puede acoplarse con el zócalo del codificador del motor.

P3: ¿Se puede utilizar MR-J3ENCBL5M-A2-H con amplificadores MR-J4?

Los cables del codificador MR-J3 son específicos de la interfaz del codificador CN2 del amplificador MR-J3. El amplificador MR-J4 utiliza una interfaz de codificador diferente (conectores específicos DRIVE-CLiQ o MR-J4). Los cables del codificador MR-J3 no son directamente compatibles con los amplificadores MR-J4. Para instalaciones MR-J4, Mitsubishi especifica las variantes de cable del codificador MR-J4 correspondientes.

P4: ¿Qué variantes de longitud están disponibles para MR-J3ENCBL-A2-H?

La serie MR-J3ENCBL-A2-H de Mitsubishi está disponible en múltiples longitudes estándar, incluidas opciones de 2 m, 3 m, 5 m, 10 m, 20 m y más. El "5M" en el número de pieza identifica la variante de 5 metros. Seleccione la longitud adecuada para la distancia real de enrutamiento del cable desde el conector CN2 del servoamplificador hasta el zócalo del codificador del motor, con un margen de bucle de servicio razonable en cada extremo.
