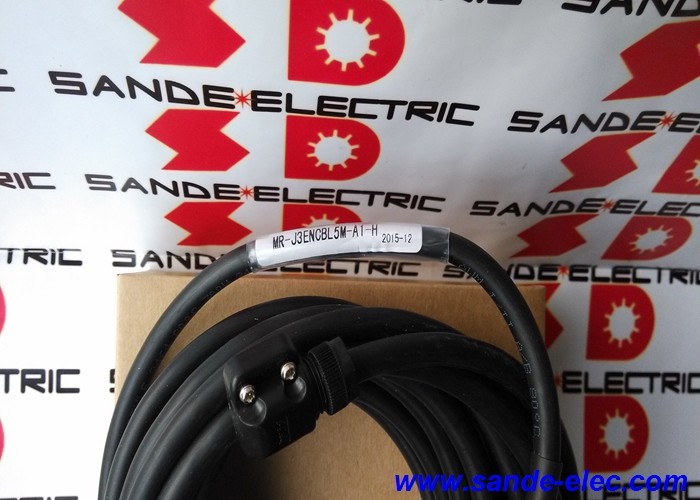

MR-J3ENCBL5M-A1-H. ∙ Mitsubishi MR-J3 Cable de retroalimentación del codificador ∙ 5m / A1 Conector / High-Flex / Dual Foil + Braid Shield / ∙ 20°C a +80°C

Cable de codificación MR-J3 con conector A1 Servo Feedback a 5m

El MR-J3ENCBL5M-A1-H es el cable de retroalimentación de codificador de alta flexibilidad de 5 metros de Mitsubishi Electric para servosistemas MR-J3 que utilizan servomotores de conector tipo A1. This cable forms the encoder signal path between the servo motor's encoder assembly and the MR-J3 servo amplifier's CN2 encoder input — carrying the position feedback data that enables closed-loop velocity and position control.

The A1 connector designation identifies the motor-side interface for specific SIMOTICS/HG/HK-series motor models with A1 encoder connectors — different from the A2 connector variant (MR-J3ENCBL5M-A2-H) that serves a different motor connector formatAmbas variantes comparten la misma construcción de tipo H de alta flexibilidad y una longitud de 5 m; el tipo de conector es el único diferenciador.

Especificaciones clave

Protección de doble lámina + trenzas

El MR-J3ENCBL5M-A1-H utiliza un blindaje de doble capa, una combinación de papel individual y trenza general, en lugar del blindaje de una sola capa que se encuentra en los cables de codificación de especificaciones más bajas:

Capa de papel:Una película metalizada envuelta fuertemente alrededor de cada par de conductores o del haz de cables, proporcionando una supresión de interferencias de alta frecuencia con un área de cobertura que se aproxima al 100%.El blindaje de papel es particularmente eficaz contra la interferencia radiada de alta frecuencia de conmutación IGBT adyacente y formas de onda PWM.

Capa de trenzas:Una trenza externa de alambre tejido sobre la lámina proporcionando resistencia mecánica para la terminación del escudo en el conector, protección física contra la abrasión y cobertura adicional de EMC de baja frecuencia.La trenza también proporciona la conexión a tierra de baja resistencia que hace que el escudo sea eficaz.

¿Por qué es importante la doble capa?Los servoamplificadores MR-J3 operan con salidas IGBT a frecuencias PWM típicamente de 2 ¢ 10 kHz, con armónicos que se extienden hasta el rango de MHz. The motor power cable generates radiated interference across this frequency range — encoder signal cables routed near motor power cables without adequate shielding can receive enough interference to cause position counting errorsLa doble construcción de lámina + trenza rechaza esta interferencia en todas las frecuencias relevantes.

Aplicaciones

con una capacidad de transmisión superior a 300 W,Servomotores de eje de alimentación con conector de formato A1 centros de mecanizado, centros de torneado y máquinas de rectificación con amplificadores MR-J3 y modelos de motor de conector A1.

Posicionamiento de la automatización industrial MR-J3:Servoejes en equipos de ensamblaje automatizado, manipulación de materiales y posicionamiento de precisión que utilizan cables codificadores MR-J3 de tipo A1.

Instalaciones de cables de alta flexibilidad:Axiles de transmisión de cable en los que la construcción de alta flexibilidad de tipo H soporta ciclos de flexión continuos, e instrumentos de automatización con sistemas de cable.

Reemplazo y mantenimiento:Cables de codificación de repuesto para máquinas MR-J3 instaladas después de daños o desgaste del cable la variante A1-H de 5 m cubre la mayoría de las distancias de conducción estándar de las vías de cable para las instalaciones de motor tipo A1.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre MR-J3ENCBL5M-A1-H y MR-J3ENCBL5M-A2-H?

Ambos son cables codificadores MR-J3 de 5 m de alta flexibilidad con una construcción idéntica (tipo H, doble blindaje, chaqueta resistente al aceite, 20 ° C a + 80 ° C).Las designaciones A1 y A2 identifican diferentes formatos de conectores del lado del motor A1 para un tipo de toma de conector del servomotorEl formato del conector de codificador del modelo de motor específico determina qué variante de cable se requiere.

P2: ¿Cómo se termina el escudo de doble lámina + trenza en el conector A1?

El escudo del cable termina en el cuerpo metálico del conector A1 ‡ la construcción interna del conector proporciona una conexión a 360° entre el escudo del cable y la carcasa del conector metálico.Cuando el conector A1 está conectado con el enchufe del motor, el contacto metal-metal completa la trayectoria de conexión a tierra del escudo hasta el marco del motor.el escudo termina en la base del chasis del amplificador a través de la carcasa del conector CN2.

P3: ¿Puede la chaqueta resistente al aceite de MR-J3ENCBL5M-A1-H soportar la inmersión directa en líquido de corte?

Resistente al aceite significa que la chaqueta resiste la degradación por contacto accidental con aceites de corte, niebla y salpicaduras. El material no se hincha, se agrieta o se vuelve frágil por estas exposiciones.La inmersión directa en sumideros de refrigerante o condiciones de inundación continua puede exceder la intención de diseñoPara las secciones de cable directamente expuestas a la inundación continua de refrigerante, puede ser apropiado una protección adicional del conducto o un cable especialmente diseñado para el servicio de inmersión.

P4: ¿Qué serie de motores MELSERVO utiliza el conector de codificación A1 en los cables MR-J3ENCBL?

El formato del conector A1 se aplica a modelos específicos de motores de la serie HG y familias relacionadas ️ confirmación de la tabla de selección de cables del manual de instrucciones del servoamplificador Mitsubishi MELSERVO MR-J3,que corresponde a cada número de modelo de motor con el tipo correcto de cable ENCBL (A1 o A2)La placa de identificación del motor o la documentación del número de pieza del motor de Mitsubishi también identifica el formato del conector de codificación.
