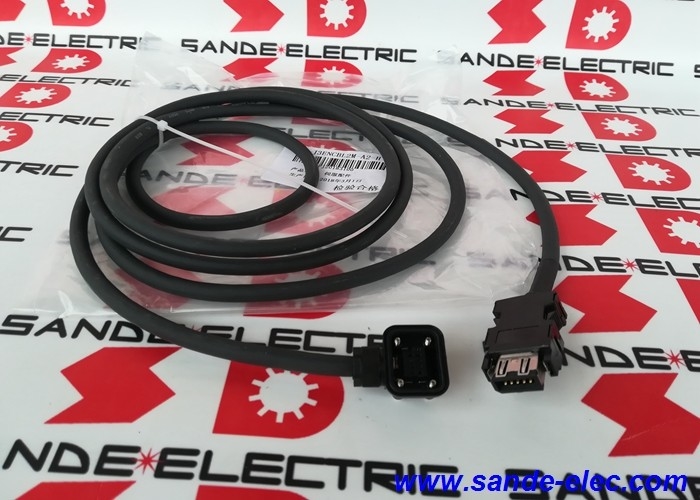

MR-J3ENCBL2M-A2-H ∙ Mitsubishi MR-J3 Cable de retroalimentación del codificador ∙ 2m / A2 conector / alta resistencia a la flexión / servomotor al amplificador

Cables de codificación de alta inclinación de 2 m para sistemas MR-J3

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity, y donde el enrutamiento del cable implica una flexión dinámica.

La designación H (alta resistencia a la curvatura) identifica a este cable como adecuado para aplicaciones de curvatura continuay sistemas de montaje flexibles en los que el cable debe doblarse repetidamente durante el funcionamiento de la máquinaEn 2 m, el MR-J3ENCBL2M-A2-H es particularmente adecuado para eje de máquina compacto, montaje de servomotor dentro del gabinete,y instalaciones de espacio reducido en las que se requieren cables de corta longitud y capacidades de alta flexibilidad.

Especificaciones clave

A2 Conector

El conector "A2" con "salidas del lado opuesto a la carga" tiene una implicación específica para la instalación:

Qué significa "lado opuesto a la carga":El eje del servomotor (lado de carga) está orientado hacia el mecanismo accionado. El "lado opuesto a la carga" del motor es el extremo trasero, el extremo alejado del eje donde se monta típicamente el conjunto de codificador.El cable sale del conector en la dirección alejada del eje del motor hacia la parte trasera del motor, en la dirección natural de enrutamiento del cable para motores montados con el eje apuntando hacia el eje de la máquina.

Importancia práctica de la instalación:Para los motores en los que el conector del codificador se encuentre en la parte trasera (extremo anti-carga), la salida del lado opuesto a la carga evita que el cable se doble de nuevo a través del cuerpo del motor, lo que resulta en una limpieza,ruta de enrutamiento por cable más directa desde el codificador del motor hasta el servoamplificador.

Mecanismo de bloqueo:El conector A2 utiliza un anillo de bloqueo positivo ̇ una vez que está completamente conectado con la toma del codificador del motor, el conector se bloquea contra la desconexión por vibración o contacto incidental.

Aplicaciones

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas:Máquinas o ejes CNC compactos cuya distancia entre el motor y el amplificador sea inferior a 2 m ‡ centros de torneado con electrónica adyacente al husillo, centros de mecanizado compactos,máquinas de rectificación con cables servo cortos.

Sistemas de posicionamiento por servo MR-J3:Automatización industrial con servo accionamientos MR-J3 en configuraciones de paneles compactos. El cable de 2 m proporciona la longitud correcta para las conexiones motor-motor de corta duración.

Las unidades del brazo robótico MR-J3:Los accionamientos de las juntas del robot en los que el cable codificador atraviesa la estructura del brazo del robot segmentos cortos de cable entre el motor de la juntas y la electrónica de accionamiento de las juntas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia de retroalimentación del codificador entre MR-J3ENCBL2M-A2-H (2m) y MR-J3ENCBL5M-A2-H (5m)?

Ambos son idénticos en todas las especificaciones técnicas: tipo de conector (A2, lado opuesto a la carga), capacidad de flexibilidad (H, alta resistencia a la flexión), compatibilidad del sistema (MR-J3) y contenido de señal.La única diferencia es la longitud.. Seleccionar en función de la distancia de enrutamiento real desde el servoamplificador CN2 hasta el enchufe del motor.

P2: ¿El conector A2 en MR-J3ENCBL2M-A2-H requiere herramientas para su instalación o extracción?

El anillo de bloqueo A2 se maneja a mano, se enganchan los pines del conector, luego se gira el anillo de bloqueo con el dedo hasta que se cierra en la posición de bloqueo.No se requieren herramientas para el encoder conector de compromiso. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.

P3: ¿Cuál es la especificación máxima del radio de flexión del cable para MR-J3ENCBL2M-A2-H?

Mitsubishi especifica el radio de flexión dinámico mínimo para los cables de tipo MR-J3ENCBL H en las directrices de instalación del cable del manual de instrucciones del servoamplificador.El funcionamiento del cable por debajo del radio de curvatura mínimo acelera la fatiga del conductor y la rotura de la chaquetaConfirme en el manual de instrucciones MR-J3 el radio de flexión dinámico mínimo exacto para el tipo de cable A2-H antes de diseñar la ruta del cable.

P4: ¿El MR-J3ENCBL2M-A2-H tiene una construcción blindada?

Sí ¢ Los cables de codificación MR-J3ENCBL utilizan una construcción blindada para evitar la interferencia electromagnética de los transitorios de conmutación del servoamplificador que corrompen las señales de retroalimentación del codificador.El escudo termina en el servo amplificador conector CN2La correcta puesta a tierra del escudo en el extremo del amplificador es esencial para el rendimiento EMC del cable.
