FANUC A06B-0078-B103 — Servomotor AC βiS 12/3000, eje recto con chaveta, codificador β128iA

Qué es este motor

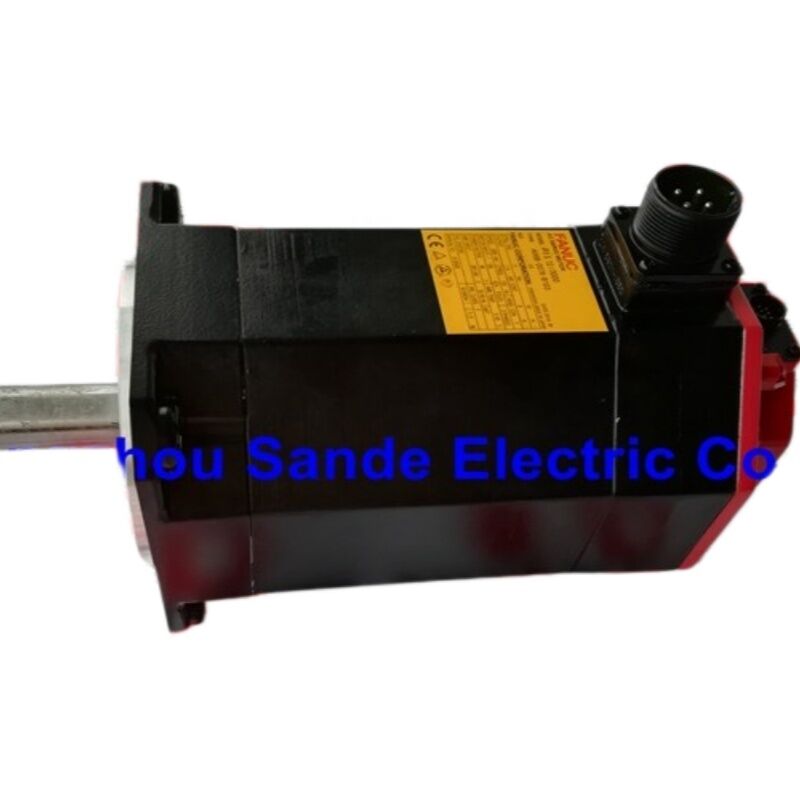

El A06B-0078-B103 es un servomotor AC de la serie FANUC Beta iS (βiS), modelo βiS 12/3000 — el miembro de 1,8 kW de una gama que impulsa los ejes de avance y auxiliares de las máquinas herramienta CNC controladas por FANUC en todo el mundo. La designación "βiS" lo identifica como parte de la línea de Servos Inteligentes Beta de FANUC: una familia diseñada específicamente para sistemas CNC económicos, incluidos los controles FANUC Series 0i y 0i Mate, donde el costo y el tamaño físico del motor deben mantenerse compactos sin sacrificar la precisión en bucle cerrado que exige el posicionamiento del eje.Esta variante en particular — la B103 — lleva un eje recto con chavetero ranurado y monta el Pulsecoder incremental β128iA (número de pieza FANUC A860-2020-T301). No se incluye freno electromagnético. Esa combinación lo convierte en la configuración estándar de caballo de batalla para ejes de avance horizontales y otras aplicaciones donde la carga no necesita ser retenida mecánicamente en reposo cuando el servo está desenergizado.Especificaciones de un vistazo

Parámetro

Valor

En términos prácticos, la designación del modelo "12/3000" significa que la clase de par de parada es de 12 N·m y la velocidad máxima es de 3.000 r/min. La curva de par-velocidad de este motor muestra que la potencia nominal continua de 1,8 kW se mantiene en todo el rango operativo, con capacidad de sobrecarga intermitente — alcanzando un par considerablemente mayor durante ráfagas de aceleración, de acuerdo con los perfiles de servicio de sobrecarga publicados por FANUC que permiten del 110% al 210% del par nominal para ciclos de corta duración definidos. Esta reserva de par es lo que permite una rápida aceleración y desaceleración del eje en operaciones de mecanizado con ciclos intensivos.

Codificador: El Pulsecoder β128iA

El Pulsecoder β128iA equipado en el A06B-0078-B103 es el dispositivo de retroalimentación de posición incremental de FANUC para la serie βiS. Produce 128.000 pulsos por revolución — una resolución que el bucle de servo CNC de FANUC subdivide aún más a través del procesamiento interno para lograr la repetibilidad de posicionamiento submicrométrica esperada de los ejes CNC modernos.

Al ser un codificador incremental, el β128iA no retiene datos de posición absoluta a través de un ciclo de alimentación. Esta es una consideración operativa clave: cada vez que se quita y se restablece la alimentación, el CNC requiere una operación de retorno de referencia (retorno a cero) antes de que el eje pueda utilizarse para un posicionamiento preciso. Para la mayoría de las aplicaciones de centros de mecanizado y tornos — donde un retorno de referencia al inicio es una parte estándar del procedimiento de encendido de la máquina — esto es completamente normal. Si la aplicación exige la retención de posición absoluta a través de ciclos de alimentación (eliminando por completo el retorno a casa), el motor debería ser reemplazado por una variante de codificador absoluto de la misma serie, o la arquitectura del sistema rediseñada para incorporar un codificador absoluto a nivel de eje.

Amplificadores CNC y sistemas compatibles de FANUCEl A06B-0078-B103 está diseñado para operar con los amplificadores de servo de la serie βi de FANUC, conectados al CNC a través de la interfaz óptica FSSB (FANUC Serial Servo Bus). Los tipos de amplificadores compatibles confirmados para el motor βiS 12/3000 incluyen:Amplificadores de un solo eje:

βiSV 40 — el amplificador de servo digital principal de un solo eje para esta clase de motorAmplificadores combinados de servo/husillo:βiSVSP 40/40-15 — utilizado en configuraciones de tornos económicas que combinan el control de servo y husillo en una sola unidad

βiSVSP 40/40-18 — versión de mayor capacidad de la unidad combinada

Sistemas CNC:FANUC Series 0i-MODEL DFANUC 0i Mate-MODEL D

Compatibilidad más amplia con amplificadores de la serie αi/βi a través de la conexión FSSB

• Los números de parámetros del tipo de motor para el βiS 12/3000 bajo control HRV2 con un amplificador de 20 A se documentan en el manual FANUC B-65302EN — estos deben configurarse correctamente al poner en servicio un motor de reemplazo o cuando los parámetros de la unidad de control necesiten ser restablecidos después del reemplazo del amplificador.

Construcción física y clasificaciones ambientales

• El cuerpo del motor está construido según la norma IP65: completamente sellado contra el polvo y protegido contra chorros de agua desde cualquier dirección, cuando los conectores de alimentación y codificador están correctamente acoplados con sus conectores de cable. Cuando los conectores están desacoplados — por ejemplo, durante el almacenamiento o transporte — los conectores del lado del motor deben taparse para mantener el sellado. FANUC especifica que para la serie βiS a partir de β4iS hacia arriba, los conectores de señal y alimentación son a prueba de goteo cuando están acoplados.
• El rango de temperatura de almacenamiento según las especificaciones de la serie βiS de FANUC es de -20 °C a +60 °C, y el motor debe mantenerse alejado de entornos propensos a la condensación, ciclos de temperatura extremos y lugares con vibraciones significativas o polvo considerable. Esto es relevante al mantener existencias para fines de mantenimiento — el almacenamiento interior seco adecuado preserva la óptica del codificador y la grasa de los rodamientos durante períodos prolongados.

El eje recto con chaveta (configuración SLK) en el B103 está diseñado para una transmisión de par fiable a través de un acoplamiento o polea con chaveta estándar. La guía de instalación de FANUC requiere que la chaveta se instale siempre que el motor esté en funcionamiento; hacer funcionar un eje con chaveta sin la chaveta puede causar desequilibrio del eje o afectar la transferencia de par en el punto de conexión.

• Serie A06B-0078 — Referencia de variante
• Todas las variantes de la familia A06B-0078 comparten el núcleo del motor βiS 12/3000 — el mismo estator, rotor y características de par. Lo que difiere es el tipo de eje, la presencia de freno y (en algunas variantes con código sufijo) la especificación del retén de aceite:
• Número de pieza

Eje

Freno

Codificador

A06B-0078-B003

Cónico

Ninguno

β128iA

P4: ¿Se puede utilizar este motor como reemplazo directo de un motor de la serie αiS en la misma máquina?

Generalmente, no — no sin una revisión cuidadosa a nivel de sistema. Las series βiS y αiS son ambas familias de servomotores FANUC, pero difieren en la interfaz del codificador, la familia de amplificadores y los conjuntos de parámetros del CNC. La serie βiS fue diseñada para la familia de amplificadores βi y sistemas CNC de menor costo (0i), mientras que la serie αiS se combina con la familia de amplificadores αi y controles de mayor rendimiento. Mezclarlos requiere verificar que el amplificador en la máquina sea compatible con el protocolo del codificador del motor de reemplazo, que las dimensiones físicas y la configuración del eje coincidan, y que el parámetro del tipo de motor en el CNC se actualice correctamente. Reemplazar un motor βiS defectuoso por otro motor βiS del mismo modelo es siempre el camino más seguro y rápido para restaurar la función de la máquina.
