FANUC A06B-0162-B575#0076 — Serie Alpha αM6/3000 Motor servo AC, sellado IP67, eje recto con chavetero, codificador absoluto αA64

De un vistazo

Número de pieza: A06B-0162-B575#0076 (también referenciado como A06B0162B575#0076 o A06B-0162-B575#7076) Modelo de motor: FANUC αM6/3000 Configuración clave: Eje recto, chavetero, sin freno, codificador absoluto αA64, sellado completo IP67

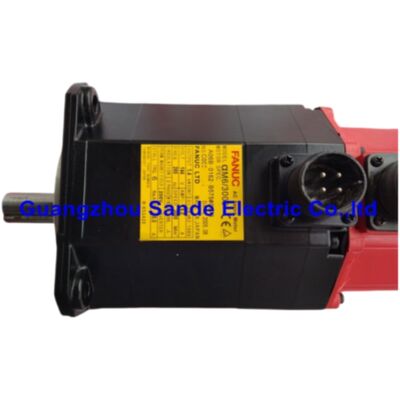

El FANUC A06B-0162-B575#0076 es un motor servo AC sellado de la serie Alpha (α) de FANUC, modelo αM6/3000, que proporciona una salida continua de 1,4 kW con un par nominal de 6 Nm a hasta 3.000 rpm. Lo que diferencia a esta variante del resto de la familia A06B-0162-B575 es la especificación impermeable IP67 — un paquete de sellado mejorado instalado de fábrica que lleva el cuerpo del motor y los conectores del codificador a un estándar de protección contra inmersión total. Combinado con un eje de salida recto con chavetero y un codificador absoluto αA64, esta es la configuración elegida para aplicaciones de eje de avance en máquinas herramienta CNC donde el motor está expuesto a salpicaduras de refrigerante, niebla de aceite o condiciones de lavado que superan las capacidades de un motor IP65 estándar.

Especificaciones verificadas

Por qué el IP67 es importante: Más allá del IP65 estándar

El nivel de protección básico en toda la gama de motores de la serie FANUC Alpha es IP65 — completamente estanco al polvo y protegido contra chorros de agua a baja presión desde cualquier dirección. Para la mayoría de las instalaciones de máquinas CNC, el IP65 es suficiente. Pero ciertas configuraciones de máquinas generan una exposición líquida más agresiva: centros de mecanizado horizontales donde el refrigerante se dirige a través del palé y desciende por la columna; tornos CNC con refrigeración a través del husillo y sistemas de suministro de inundación que rocían todo el entorno de trabajo; máquinas que utilizan fluidos de corte sintéticos acuosos en lugar de aceites minerales, que se comportan de manera diferente al refrigerante convencional y penetran los sellos estándar con mayor facilidad.

Para estos entornos, FANUC ofrece la opción IP67 en la mayoría de los motores de la serie Alpha. El IP67 eleva la protección para soportar inmersiones temporales — la norma IEC define esto como inmersión a 1 metro de profundidad durante 30 minutos sin entrada de agua perjudicial. En términos prácticos, esto significa que el cuerpo del motor puede soportar inundaciones breves, inmersión completa por salpicaduras desde todas las direcciones y la acumulación de líquido estancado alrededor del montaje del motor sin que el refrigerante llegue a los devanados del estator o al interior del codificador.

El A06B-0162-B575#0076 se pide a FANUC con la especificación IP67 aplicada de fábrica. Esto no es una adaptación en campo. Los elementos de sellado — el retén de aceite del eje, las juntas del cuerpo, los sellos de los conectores y el conector impermeable del codificador — están todos integrados en la fabricación. Un motor IP65 estándar no se puede actualizar a IP67 en campo; si la aplicación requiere IP67, este número de pieza (o la designación de sufijo equivalente #7076) debe especificarse en el momento del pedido o reemplazo.

El sufijo #0076 decodificado en la práctica

Dentro del sistema de numeración de sufijos de motores FANUC Alpha, los dos dígitos que siguen al carácter # tienen un significado específico. El sufijo "0076" en B575 (eje recto, αA64, sin freno) codifica dos características:

• El "76" indica un eje recto con chavetero y sellado IP67
• Compare con "75" (eje recto, IP67, sin chavetero) y "08" (eje recto, chavetero, IP65 estándar)

En los catálogos de piezas de FANUC y bases de datos de distribuidores, el mismo motor a veces se lista bajo el sufijo #7076 — el prefijo "7" en esa notación alternativa también indica la clasificación IP67. Tanto A06B-0162-B575#0076 como A06B-0162-B575#7076 se refieren al mismo motor físico. Al cruzar tablas de sufijos MLFB de Fanuc, ambas notaciones se encontrarán dependiendo de la versión del documento fuente; confirme siempre comprobando la descripción completa del motor en la placa de identificación de la máquina.

Eje recto con chavetero: Por qué el #0076 sobre el #0075

La variante hermana #0075 (AM6/3000 SELLADO, EJE RECTO, αA64) comparte el mismo sellado de cuerpo IP67 pero tiene un eje recto liso — sin chavetero mecanizado en el eje de salida. La elección entre #0075 y #0076 depende completamente del método de acoplamiento mecánico en la máquina.

Use #0076 (con chavetero) cuando el eje de salida del motor se acopla a un componente con un agujero con chavetero — una polea dentada, engranaje o cubo de acoplamiento que depende de una chaveta paralela para transmitir el par. La chaveta bloquea el elemento giratorio axialmente al eje, evitando la rotación bajo carga torsional. Este es el enfoque convencional para las conexiones de transmisión por correa del motor a una bola de tornillo, y para muchos diseños de acoplamiento directo que utilizan acoplamientos de abrazadera dividida con agujeros para chavetero.

Use #0075 (liso) cuando el eje tiene un agujero liso y se agarra por fricción solamente — común con acoplamientos rígidos de alta calidad sin holgura que transmiten el par completamente a través de la fuerza de sujeción, donde un chavetero introduciría una concentración de tensión.

Sustituir uno por otro es una decisión mecánica, no eléctrica. El rendimiento del motor, el cableado del amplificador y los parámetros CNC son idénticos para ambos.

Codificador absoluto αA64: 64.000 cuentas por revolución

El codificador αA64 es un codificador óptico absoluto de salida serie integrado en la parte trasera de la carcasa del motor. Informa la posición del eje con una resolución de 64.000 cuentas por revolución — lo suficientemente alta para la interpolación fina exigida por las operaciones de contorneado en máquinas herramienta CNC. El codificador opera en modo absoluto: la posición de la máquina se conserva sin una carrera de retorno de referencia en cada encendido.

La retención absoluta depende de una batería de respaldo de litio alojada dentro del amplificador servo, no dentro del motor. Este es un detalle de mantenimiento importante. Cuando el A06B-0162-B575#0076 se instala como motor de reemplazo, la posición absoluta almacenada en la memoria del codificador con respaldo de batería pertenece a la unidad codificadora retirada con el motor antiguo. El codificador del nuevo motor llega sin datos de posición de la máquina. Después de la instalación, se requiere un retorno de referencia en el eje afectado para restablecer la coordenada absoluta, incluso si la batería del amplificador está en buen estado. Una vez tomado el retorno, el amplificador almacena el desplazamiento absoluto y la operación normal sin retorno a cero se reanuda.

FANUC recomienda el reemplazo de la batería en intervalos planificados — típicamente cada dos o tres años para máquinas en producción regular — para evitar la pérdida de datos de posición no planificada. Las alarmas relevantes son SV5136 (batería baja) y SV5137 (batería cero); SV5136 permite el mantenimiento planificado antes de que los datos se vean comprometidos, SV5137 indica que los datos ya se han perdido.

Amplificadores servo compatibles

El A06B-0162-B575#0076 es eléctricamente idéntico a todos los demás motores de la serie B575 αM6/3000. La selección del amplificador sigue los mismos criterios que cualquier αM6/3000:

El motor requiere un canal con clasificación de 80A (designación de eje M en módulos de doble eje). La asignación del canal del amplificador debe coincidir con el diseño original de la máquina; no utilice un canal de amplificador de menor clasificación para un motor de 80A.

Sellado del conector: El detalle que hace que el IP67 sea condicional

La documentación técnica de FANUC es específica en un punto: la clasificación IP67 del conector del codificador se logra solo cuando el conector del cable de retroalimentación está completamente y correctamente conectado. Un conector de cable incompleto o dañado no proporciona sellado IP67 en la interfaz del conector — el líquido de corte puede entrar en el interior del codificador desde la unión del conector, incluso si el cuerpo del motor está sellado.

Esto es importante para el servicio. Después de cualquier reparación o reemplazo de motor que implique la desconexión y reconexión del cable de retroalimentación del codificador:

1. El conector debe empujarse completamente hasta que el mecanismo de bloqueo haga clic o el anillo de retención se enganche por completo.
2. El método de montaje del conector debe seguir el procedimiento de conexión del cable de retroalimentación de FANUC; un conector montado en campo debe construirse según las especificaciones utilizando las herramientas adecuadas y los componentes de cable de grado impermeable correctos.
3. Para el conector de alimentación, se aplica la misma atención — una conexión incompleta anula el sello.

En máquinas donde el motor está expuesto rutinariamente a refrigerante a alta presión o lavado, verifique el estado del conector en cada inspección de mantenimiento preventivo. El refrigerante que elude un sello de conector degradado llega al codificador antes de que sean visibles los signos externos de falla.

Entornos de instalación típicos y tipos de máquinas

En la base instalada de máquinas CNC de la serie FANUC Alpha, las variantes selladas IP67 (tanto #0075 como #0076) se encuentran con mayor frecuencia en:

• Centros de mecanizado horizontales (HMC): Los motores de eje ubicados en la columna y el carro están directamente en la trayectoria del drenaje de refrigerante cargado de virutas; el IP67 es frecuentemente especificado por los fabricantes de HMC para todos los motores de eje de avance.
• Tornos CNC con herramientas motorizadas: Los motores de eje Y y de herramienta motorizada se encuentran cerca de la zona de trabajo donde el refrigerante se dirige a alta presión.
• Líneas de transferencia y máquinas de propósito especial: Donde los ciclos de lavado limpian el área de fijación entre piezas y se espera acumulación de agua alrededor de los motores de eje.
• Rectificadoras que utilizan fluido de rectificado soluble en agua: La aplicación de refrigerante de alto volumen en rectificado plano y cilíndrico crea una niebla persistente que se deposita en todas las superficies de la zona de rectificado.

Los motores no sellados (IP65) continúan utilizándose en aplicaciones donde la exposición al refrigerante es moderada y una cubierta telescópica o un fuelle mantiene el cuerpo del motor alejado de las salpicaduras directas. La elección de IP67 sobre IP65 es siempre específica de la aplicación; especificar IP67 universalmente añade un costo innecesario en instalaciones donde el IP65 funcionaría satisfactoriamente durante toda la vida útil de la máquina.

Resumen de variantes de la serie A06B-0162-B575

Todas las variantes: αM6/3000, 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A, codificador absoluto αA64.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A06B-0162-B575#0076 y A06B-0162-B575#0008, y cuándo se debe elegir cada uno?

Ambos motores son unidades αM6/3000 con eje recto con chavetero, sin freno y codificador absoluto αA64 — por lo que sus especificaciones mecánicas y eléctricas son idénticas. La única diferencia es el nivel de sellado. El #0008 tiene la protección estándar de la serie Alpha de IP65, que resiste la entrada de polvo por completo y maneja chorros de agua desde cualquier dirección. El #0076 mejora esto a IP67, añadiendo protección contra inmersiones temporales y exposición líquida más intensa. Para la mayoría de las instalaciones de máquinas CNC cerradas donde una guarda de máquina, cubierta de chapa metálica o guarda telescópica de eje mantiene el cuerpo del motor alejado de las salpicaduras directas de refrigerante, el #0008 es suficiente y es la variante más comúnmente almacenada. El #0076 se especifica donde el motor está inevitablemente expuesto a acumulación de refrigerante, salpicaduras de gran volumen sin protección adecuada o secuencias de lavado — típicamente centros de mecanizado horizontales, algunas configuraciones de tornos CNC y máquinas de línea de transferencia. Si la placa de identificación original de la máquina o la lista de piezas especifica #0076, reemplace como por como; no sustituya #0008 en una aplicación que requirió IP67.

P2: ¿Se puede utilizar el A06B-0162-B575#0076 como reemplazo directo de un A06B-0162-B575#0075 ya instalado en una máquina?

Sí, física y eléctricamente. El #0075 (eje recto, sin chavetero, IP67) y el #0076 (eje recto, con chavetero, IP67) son el mismo motor en todos los aspectos excepto por el chavetero del eje. Reemplazar un #0075 por un #0076 en una máquina donde el acoplamiento existente tiene un agujero liso no causará problemas — la ranura de la chaveta en el eje simplemente quedará sin usar dentro del acoplamiento de agujero liso. Reemplazar un #0075 por un #0076 en una máquina donde el acoplamiento tiene un agujero con chavetero requiere que se instale una chaveta paralela en el chavetero durante la instalación. La pregunta más importante es la inversa: no reemplace un #0076 por un #0075 en una máquina donde el acoplamiento depende de una chaveta para transmitir el par, ya que el eje liso no se engranará con el agujero del chavetero del acoplamiento.

P3: Después de reemplazar este motor, ¿necesita la máquina pasar por un procedimiento completo de re-referenciación antes de poder ejecutar piezas de producción?

Para cualquier reemplazo de motor servo FANUC equipado con codificador absoluto, se requiere un retorno de referencia en el eje afectado después de la instalación. La razón es que el codificador αA64 en el motor de reemplazo no tiene posición de máquina almacenada; los datos de posición absoluta pertenecen al codificador, que ha sido retirado con el motor antiguo. Incluso si la batería del amplificador servo está completamente cargada, contiene datos de posición referenciados al codificador del motor anterior — estos datos no son válidos para el nuevo motor. Después de la instalación y el encendido, el CNC generalmente mostrará una solicitud de retorno al punto de referencia en el eje afectado. Una vez establecido el punto de referencia del eje, el amplificador almacena el nuevo desplazamiento absoluto y la máquina está lista para la operación normal. Para máquinas multieje, solo el eje cuyo motor fue reemplazado necesita ser re-referenciado; los otros ejes no se ven afectados.

P4: La máquina utiliza fluido de corte sintético soluble en agua en lugar de refrigerante de aceite mineral. ¿El sellado IP67 sigue siendo adecuado?

La documentación de FANUC señala que la clasificación IP67 se aplica al agua y a los fluidos a base de agua bajo las condiciones de prueba de la norma IEC. Sin embargo, FANUC también especifica que los fluidos de corte sintéticos — incluidos los sintéticos acuosos sin aceite — pueden comportarse de manera diferente al agua pura, y que ningún motor servo está garantizado para ser impermeable al fluido de corte aplicado directa y continuamente. El enfoque recomendado para máquinas que utilizan fluidos de corte agresivos es asegurar que el cuerpo del motor esté protegido de la aplicación directa de refrigerante mediante una cubierta o guarda, y para inspeccionar la integridad del conector con más frecuencia. Los motores sellados IP67 ofrecen una resistencia significativamente mejor que los IP65 en estos entornos, pero la protección no es incondicional. Además, FANUC advierte que los fluidos de corte que contienen compuestos de azufre altamente activos pueden ser particularmente agresivos para los materiales de sellado; si la especificación del fluido incluye aditivos de azufre de alta presión, consulte las directrices de ingeniería de aplicaciones de FANUC para el tipo de fluido específico.

P5: ¿Este motor todavía está en producción y cuál es el motor FANUC moderno equivalente más cercano?

La serie FANUC Alpha (α), incluido el A06B-0162-B575#0076, ha sido descontinuada como artículo de producción actual por FANUC. Ya no se fabrica nuevo. Las opciones de abastecimiento son: stock nuevo-antiguo (NOS) de canales autorizados de repuestos o distribuidores de excedentes industriales; o unidades de intercambio completamente reacondicionadas de especialistas en reparación de motores servo. Para un equivalente de nueva tecnología, el motor FANUC actual más cercano se encuentra en la serie αiF — específicamente en la gama αiF 8/3000 o αiF 8/2000 (serie A06B-0227-B***), que utiliza la plataforma de codificador αiA actual y es compatible con los amplificadores servo de la serie αi. Sin embargo, sustituir un motor αiF no es un reemplazo directo: requiere un amplificador de la serie αi (si no está ya instalado), nuevos cables de motor y re-parametrización de los datos de la máquina del eje en el CNC. Un ingeniero de servicio FANUC cualificado o un integrador autorizado debe llevar a cabo este tipo de sustitución entre series, ya que los parámetros incorrectos después de un cambio de modelo de motor pueden provocar inestabilidad del eje o alarmas de accionamiento.
