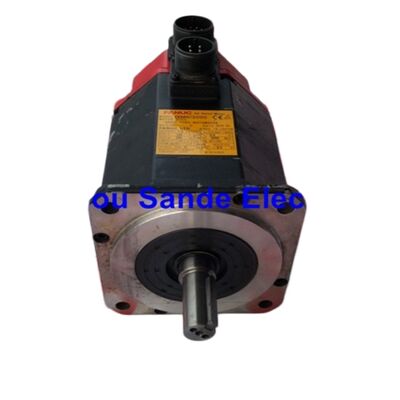

FANUC A06B-0162-B575#0008 — Servomotor AC Serie Alpha αM6/3000, Eje Recto con Chavetero, Codificador Absoluto αA64

Descripción General del Producto

El FANUC A06B-0162-B575#0008 es un servomotor AC trifásico de la serie Alpha (α) de FANUC, modelo designado αM6/3000 — 6 Nm de par nominal a una velocidad máxima de 3.000 rpm, que proporciona una potencia continua nominal de 1,4 kW. Esta configuración específica combina un eje recto con chavetero (#0008), sin freno y un codificador absoluto αA64 — lo que lo convierte en la opción preferida para aplicaciones de eje de avance donde se requiere una retención fiable de la posición absoluta y el fabricante de la máquina no especifica un freno de retención.

El A06B-0162-B575#0008 pertenece a la subserie αM dentro de la familia de motores Alpha de FANUC, un grupo de servomotores compactos y sellados diseñados específicamente para unidades de avance de máquinas herramienta CNC pequeñas y medianas, incluyendo centros de mecanizado verticales, tornos CNC y rectificadoras multieje.

Especificaciones Verificadas

La Serie αM en Contexto

La familia de servomotores Alpha de FANUC cubre una amplia gama de pares y velocidades nominales, pero dentro de ella, la subserie αM ocupa un nicho particular: motores diseñados para una instalación compacta en ejes de máquinas herramienta de servicio mediano, donde la menor inercia y la respuesta dinámica rápida son más importantes que la potencia máxima. El αM6/3000 se sitúa en el extremo inferior del rango de par de la serie αM — por encima de los αM2/3000 y αM2.5/3000 — y se encuentra comúnmente en los ejes X, Y y Z de centros de mecanizado verticales más pequeños, tornos de torreta CNC y rectificadoras de precisión que se fabricaron durante el período de producción de la generación Alpha de FANUC.

Lo que transmite la designación "M" es sencillo: son motores de inercia media con un diseño de carcasa optimizado para el envolvente dimensional de las sillas y los cabezales de los ejes de las máquinas herramienta. Comparten la misma construcción sellada y el codificador αA64 que los motores Alpha más grandes, pero su menor tamaño de brida y menor masa los hacen más fáciles de integrar en diseños de máquinas compactas donde el motor debe montarse directamente detrás de un rodamiento de soporte de husillo de bolas.

Configuración del Eje: Recto con Chavetero

El B575 número de pieza base especifica un eje recto sin freno. El código de modificación #0008 añade un chavetero al eje — una ranura de chaveta tangencial mecanizada en el eje de salida del motor que acepta una chaveta paralela estándar.

La diferencia práctica entre un eje recto liso y un eje con chaveta radica en cómo el motor se acopla a la transmisión de la máquina. Un eje liso se basa únicamente en el ajuste por interferencia o el apriete; el chavetero añade una característica de bloqueo mecánico positivo que evita la rotación del eje bajo cargas radiales o torsionales elevadas. En las máquinas herramienta donde el motor acciona un husillo de bolas a través de un acoplamiento con orificios para chaveta, o donde el diseño requiere una polea impulsada retenida por una chaveta, el eje #0008 es la especificación correcta. Sustituir un eje liso en estas aplicaciones corre el riesgo de deslizamiento del acoplamiento bajo cargas de par máximas — un problema de servicio que típicamente se presenta como un error de posicionamiento del eje en condiciones de corte pesado.

Codificador Absoluto αA64: 64.000 Pulsos por Revolución

El codificador αA64 es un codificador óptico absoluto con una resolución de 64.000 pulsos por revolución. A diferencia de los codificadores incrementales, que pierden información de posición cuando se desconecta la alimentación, el αA64 retiene la posición absoluta del eje a través de ciclos de encendido y apagado utilizando una batería de litio ubicada dentro del amplificador del servo — no dentro del motor. El codificador comunica los datos de posición al amplificador a través de una interfaz serie; al encenderse, el CNC lee la posición absoluta almacenada y está listo para el mecanizado sin una carrera de retorno de referencia.

Esta arquitectura tiene una consecuencia práctica para el mantenimiento: la batería del codificador está en el amplificador, no en el motor. Al reemplazar el motor o el codificador, el circuito de respaldo de la batería en el amplificador gestiona la retención de posición de forma independiente. Si la batería está descargada en el momento del reemplazo del motor, puede ser necesario un retorno de referencia en el eje afectado antes de que la máquina pueda reanudar la operación totalmente automática.

El codificador αA64 está sellado dentro de la carcasa trasera del motor y no es un componente reparable por el usuario. El fallo del codificador — típicamente caracterizado por alarmas SV0447 o SV0448 en los CNC FANUC — requiere el reemplazo de la unidad del codificador o la reparación/cambio completo del motor.

Servos Amplificadores Compatibles

El A06B-0162-B575#0008 requiere un servo amplificador FANUC con una potencia nominal de 80 A pico para el canal del eje M. Los módulos amplificadores compatibles confirmados para este motor incluyen:

Amplificadores Serie α (A06B-6079-xxxx):

• SVM1-80: A06B-6079-H105 — eje único
• SVM2-40/80: A06B-6079-H207 — eje doble (canal eje M)
• SVM2-80/80: A06B-6079-H208 — ejes dobles (canales L y M)

Amplificadores Serie αi (A06B-6096-xxxx):

• SVM1-80i: A06B-6096-H105 — eje único
• SVM2-40/80i: A06B-6096-H207 — eje doble (canal eje M)
• SVM2-80/80i: A06B-6096-H208 — ejes dobles (canales L y M)

Amplificadores Serie SVU (A06B-6089-xxxx):

• SVU1-80: A06B-6089-H105
• SVU2-40/80: A06B-6089-H207 — eje M
• SVU2-80/80: A06B-6089-H208 — ejes L y M
• SVU2-12/80: A06B-6089-H209 — eje M
• SVU2-20/80: A06B-6089-H210 — eje M

La selección del amplificador debe coincidir con el diseño eléctrico original de la máquina. Al adquirir un motor de reemplazo para una máquina existente, el amplificador actualmente instalado determina qué modelo de motor es aceptable — no cambie la corriente nominal o la clase de par del motor sin verificar la compatibilidad del amplificador.

Características de Diseño de la Serie FANUC Alpha αM

Ondulación de Par Minimizada FANUC diseñó la geometría de los polos magnéticos del motor Alpha específicamente para suprimir la ondulación del par. Un par suave y sin ondulaciones se refleja directamente en la calidad del acabado superficial durante los cortes de acabado, especialmente en trayectorias de contorneado donde la velocidad del eje es constante pero la dirección de corte cambia continuamente. La combinación de la forma de polo optimizada, la alta resolución del codificador αA64 y el control de corriente HRV (High Response Vector) de FANUC produce un motor que gira suavemente incluso a velocidades muy bajas — una característica importante para los ejes utilizados en operaciones de roscado y electroerosión por penetración.

Construcción Sellada Según IP67 Los motores de la serie αM tienen una clasificación IP67 — completamente estancos al polvo y capaces de soportar inmersiones temporales en agua. En el entorno de una máquina herramienta CNC, donde el refrigerante, la niebla de aceite y las virutas están presentes continuamente, el sellado IP67 proporciona una protección significativa durante los largos períodos de servicio que se espera que funcionen estas máquinas. Los motores Alpha sellados de FANUC utilizan un sello en el estator y conectores estancos para evitar la entrada de refrigerante; sin embargo, FANUC señala en su documentación de producto que la clasificación IP67 se verifica para inmersiones de corta duración y no garantiza protección contra chorros de refrigerante dirigidos continuamente. Las máquinas donde el refrigerante se aplica directamente al cuerpo del motor deben revisarse según las instrucciones de instalación específicas del motor.

Diseño Compacto de Rotor de Alto Par La serie αM utiliza una geometría de rotor que ofrece un par relativamente alto para el tamaño físico del motor. Los motores más pequeños y ligeros con una densidad de par adecuada reducen la masa móvil de los ejes de la máquina, lo que a su vez reduce la energía de aceleración y desaceleración requerida y permite ganancias de bucle servo más ajustadas — contribuyendo a tiempos de ciclo más cortos y una mayor precisión de contorneado.

Matriz de Variantes — Serie A06B-0162-B5xx

Todas las variantes son el mismo núcleo de motor αM6/3000: 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A.

Aplicaciones Típicas de Máquinas CNC

El motor αM6/3000 se ha instalado en una amplia gama de máquinas herramienta controladas por FANUC de fabricantes japoneses, europeos y taiwaneses. Las aplicaciones comunes incluyen:

• Centros de mecanizado verticales (VMC): Eje de avance X e Y en máquinas de tamaño de mesa de 400-500 mm
• Tornos y centros de torneado CNC: Ejes de avance X (corredera transversal) y Z (carro)
• Rectificadoras cilíndricas y planas CNC: Ejes de avance de precisión que requieren una rotación suave a baja velocidad
• Celdas de mecanizado multieje: Donde el rendimiento constante del servo en múltiples ejes es crítico para la precisión del contorneado

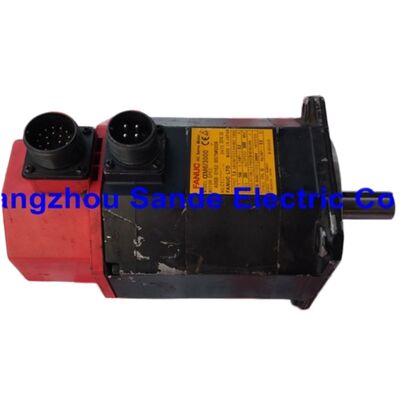

La apariencia de "tapa roja" del extremo del codificador del motor — característica de la generación Alpha — hace que el motor sea visualmente reconocible en la máquina, y se encuentra frecuentemente en máquinas construidas desde mediados de los 90 hasta mediados de los 2000 que todavía están activamente en producción.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el A06B-0162-B575#0008 y el A06B-0162-B575, y ambos encajan en la misma ubicación de montaje?

La única diferencia entre los dos números de pieza es el chavetero del eje. El B575 (sin modificador de sufijo, o con #0000) es un eje recto liso sin ranura de chaveta; la variante #0008 tiene un chavetero mecanizado en el eje de salida. Ambos motores son idénticos mecánica y eléctricamente en todos los demás aspectos — mismas dimensiones de brida, mismas especificaciones nominales, mismo codificador. Si se requiere el chavetero depende completamente del acoplamiento o la polea que se utilice en el extremo de la máquina. Un acoplamiento con un chavetero perforado debe usar el eje #0008; un acoplamiento de sujeción de orificio liso o un acoplamiento que se agarra solo por fricción puede usar cualquiera de los dos. Instalar un motor con chavetero en un acoplamiento de orificio liso es físicamente posible pero mecánicamente redundante — lo contrario (eje liso en un orificio de acoplamiento con chaveta) no transmitirá el par de forma fiable bajo carga.

P2: El codificador αA64 aparece como absoluto. ¿Significa esto que la máquina nunca necesita un retorno de referencia después del encendido?

Normalmente, sí — el codificador absoluto retiene los datos de posición del eje incluso cuando la máquina está apagada, por lo que el CNC lee la posición absoluta almacenada en cada arranque y el eje está listo sin una carrera de referencia. Esto depende de que la batería del codificador dentro del amplificador del servo permanezca cargada. Si el voltaje de la batería cae por debajo del umbral, se pierden los datos de posición almacenados y se requiere un retorno de referencia (o retorno a cero manual) en todos los ejes con respaldo de batería. FANUC recomienda reemplazar la batería del amplificador de forma programada — típicamente cada dos o tres años en máquinas en producción regular — antes de que aparezca una alarma de batería baja. La alarma es la alarma FANUC SV5136 (Voltaje de Batería Bajo) o SV5137 (Voltaje de Batería Cero) dependiendo del modelo de CNC; la primera es una advertencia que permite el reemplazo planificado de la batería, la segunda significa que los datos ya se han perdido.

P3: ¿Se puede ejecutar este motor en un amplificador de la serie αi, a pesar de ser un motor de la generación Alpha (no i)?

Sí. El codificador absoluto αA64 utilizado en el A06B-0162-B575#0008 es compatible tanto con los amplificadores de la serie α (A06B-6079-xxxx y A06B-6089-xxxx) como con los amplificadores de la serie αi (A06B-6096-xxxx). FANUC diseñó los amplificadores de la serie αi para aceptar las señales del codificador y las especificaciones de potencia del motor de la serie de motores Alpha anterior, lo que permite actualizar las máquinas con amplificadores más nuevos sin necesidad de reemplazar los motores. El requisito crítico es que la corriente nominal del motor del amplificador coincida con la clasificación continua de 6 A del motor. Al instalar el motor en un amplificador αi que anteriormente impulsaba un motor diferente, los parámetros de ID del motor en el CNC deben actualizarse para que coincidan con la especificación αM6/3000; la tabla de parámetros se encuentra en el Manual de Parámetros de Servomotor/Amplificador FANUC (B-65270EN).

P4: ¿Cuáles son los modos de fallo más comunes encontrados en el A06B-0162-B575#0008 en servicio?

Basado en registros de reparación documentados de especialistas en reparación de servomotores, las condiciones de fallo más frecuentemente reportadas en este motor son: fallo de rodamiento en el rodamiento del lado de accionamiento (DE) y/o el rodamiento del lado opuesto al accionamiento (ODE) — típicamente presentándose como vibración, ruido o alarma de eje SV0436 (desviación excesiva de velocidad) bajo carga de corte; mal funcionamiento del codificador (pulsecoder) debido a degradación del elemento óptico o corrosión del conector, presentándose como alarmas SV0447/SV0448; fallo de aislamiento de la bobina tras la entrada de refrigerante a través de sellos de eje o sellos de conector dañados; y daños en el conector de alimentación. El reemplazo de rodamientos es una reparación estándar; el reemplazo de la unidad del codificador es más complejo y debe ser realizado por una instalación de reparación de servomotores con equipo de prueba adecuado. Antes de descartar el motor por alarmas del codificador, verifique que el cable y el conector del codificador en el extremo del amplificador estén intactos y que el voltaje de la batería sea adecuado.

P5: ¿Está este motor todavía disponible nuevo, o está obsoleto? ¿Cuáles son las opciones si no se puede conseguir una unidad nueva?

La serie FANUC Alpha (α) — a diferencia de las series αi y αiS actuales — ha sido descontinuada como artículo de producción por FANUC. Las unidades nuevas del A06B-0162-B575#0008 ya no se fabrican. Las opciones de suministro disponibles son: unidades de stock nuevo-antiguo (NOS) de distribuidores de piezas industriales que compraron inventario antes de la descontinuación; unidades completamente reacondicionadas/de intercambio de especialistas en reparación de servomotores que reconstruyen motores según las especificaciones originales con rodamientos, sellos y componentes de codificador nuevos; o una sustitución entre series por un motor de la serie αi compatible, como el A06B-0227-B*** (serie αiF 8/3000), que requiere la verificación de la compatibilidad del amplificador y puede requerir actualizaciones de parámetros de la máquina. Cualquier sustitución de un modelo de motor diferente requiere que un ingeniero cualificado de FANUC o un proveedor de servicios autorizado reconfigure los parámetros del eje — el ID del motor, los límites de corriente y los parámetros de ganancia del servo deben actualizarse para que coincidan con las especificaciones del motor de reemplazo.
