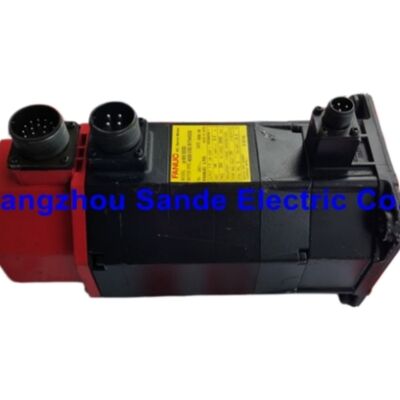

FANUC A06B-0162-B175#0006 — Servomotor AC Serie Alpha αM6/3000, Eje Cónico, Freno, Codificador Absoluto αA64, Cables Desnudos

Referencia Rápida

Número de Pieza: A06B-0162-B175#0006 (también referenciado como A06B0162B175#0006)

Modelo de Motor: FANUC αM6/3000 — Serie Alpha, subfamilia M

Configuración Clave: Eje cónico · Freno de retención DC de 24V · Codificador absoluto αA64 · Terminación de cable con cables desnudos

Descripción del Producto

El FANUC A06B-0162-B175#0006 es un servomotor AC de 1,4 kW de la primera generación de la serie Alpha (α) de FANUC, específicamente de la subserie αM — el grupo compacto de marco mediano desarrollado para aplicaciones de eje de avance en máquinas herramienta CNC. En su nivel más fundamental, este es un cuerpo de motor αM6/3000 equipado con tres características que juntas definen el número de pieza completo: un eje de salida cónico, un freno de retención de 24V DC liberado eléctricamente y una configuración de cable de fábrica que utiliza cables desnudos (extremos de cable desnudos sin un conector moldeado preinstalado). Este último detalle es lo que diferencia el #0006 de las variantes B175, por lo demás idénticas, y hace que este motor sea la opción preferida en la fabricación de máquinas OEM e instalaciones de arneses de cable personalizados donde el integrador termina el cableado directamente en sus propias carcasas de conector o cajas de conexiones.

Este motor es un componente establecido del ecosistema de ejes de avance FANUC Alpha, totalmente compatible con los amplificadores de servomotor de las series Alpha SVM y SVU, y ampliamente utilizado en centros de mecanizado CNC, centros de torneado y aplicaciones de accionamiento de servomotor de propósito general. Al igual que todos los motores αM6/3000, funciona a una velocidad nominal de 3.000 rpm con un par nominal de 6 Nm y devuelve datos de posición del codificador absoluto a través de un pulscodificador αA64 con 64.000 recuentos por revolución.

Especificaciones Verificadas

El Eje Cónico: Intención de Diseño e Implicaciones Prácticas

La plataforma de motor αM6/3000 fue diseñada con el eje cónico como la configuración estándar del eje de salida. Esta no es una opción alternativa añadida posteriormente — el cono es la interfaz de acoplamiento prevista para esta familia de motores. La propia documentación de ingeniería de FANUC recomienda el eje cónico siempre que el diseño de la máquina y los plazos de entrega lo permitan, y la razón es sencilla: un acoplamiento cónico correctamente ajustado proporciona una conexión autocentrante y sin holgura que distribuye la carga de acoplamiento sobre un área de contacto mayor que un eje paralelo con chaveta, y puede retirarse y reinstalarse de forma fiable sin daños mecánicos ni en el eje ni en el orificio del acoplamiento.

En un eje de avance de máquina herramienta, estas propiedades son importantes. El acoplamiento entre un servomotor y el husillo de bolas — ya sea a través de un acoplamiento flexible, un acoplamiento rígido o una polea de correa dentada — debe mantener una alineación constante y transmitir el par sin deslizamiento ni desgaste. Las conexiones cónicas, una vez apretadas correctamente con el par de instalación adecuado, no se deslizan. La extracción es limpia y no perturba el acabado superficial del eje de la manera en que a veces lo hace la presión o el golpe de un acoplamiento de orificio recto.

Específicamente para el A06B-0162-B175#0006, las dimensiones del cono siguen el estándar FANUC para el marco αM6. Cualquier acoplamiento, polea o engranaje de reemplazo que se instale debe coincidir exactamente con esta especificación de cono — no una pieza de orificio paralelo con un manguito adaptador, sino un componente de orificio cónico con dimensiones correctas fabricado para esta familia de motores.

Freno de Retención: Cómo Funciona y Cuándo Importa

El freno instalado en el A06B-0162-B175#0006 es un freno de retención aplicado por resorte y liberado eléctricamente alimentado por 24V DC. Comprender la lógica operativa es fundamental tanto para la instalación como para la resolución de problemas: el freno está enganchado cuando la alimentación de 24V está ausente (la fuerza del resorte sujeta el rotor) y liberado cuando se aplica 24V (el electroimán supera el resorte). Este diseño a prueba de fallos significa que la pérdida de energía — ya sea planificada o no planificada — aplica automáticamente el freno. En un eje vertical, esto evita que la carga impulsada caiga por gravedad cuando el variador de servomotor está desenergizado o en estado de parada de emergencia.

El freno estándar en los motores de la serie B175 tiene una capacidad de par de retención de 2 Nm — una fuerza de retención estática, no un freno de parada dinámica. Su propósito es mantener la posición del eje cuando el variador está apagado, no desacelerar una carga en rotación. Usarlo como freno dinámico degradará rápidamente las superficies de fricción y causará una falla prematura del freno. En la aplicación correcta, el variador desacelera el motor bajo potencia de servomotor controlada primero; el freno solo se activa una vez que el eje se ha detenido.

El tiempo de liberación del freno es importante en la puesta en marcha. La alimentación de 24V al freno debe aplicarse (y verificarse) antes de que el variador de servomotor intente mover el eje. Un error común de puesta en marcha es una capacidad de alimentación de 24V inadecuada o una resistencia excesiva del cable a la bobina del freno, lo que resulta en un campo magnético más débil de lo especificado, una liberación incompleta y un arrastre intermitente o calentamiento del conjunto del freno. Siempre se debe instalar un supresor de sobretensión (diodo snubber o circuito RC) en la conexión de la bobina del freno en el armario de magnetismo de potencia para suprimir el pico de tensión generado al desenergizar.

Cables Desnudos: Qué Significa el Sufijo #0006 en la Práctica

El sufijo #0006 en este motor especifica cables desnudos — el cable de alimentación, el cable de retroalimentación y el cable del freno salen del cuerpo del motor con extremos de cable desnudos. Sin carcasa de conector moldeado, sin enchufe preensamblado, sin cubierta trasera. Los cables simplemente terminan con conductores pelados listos para que el integrador los conecte.

Esta es una opción de pedido deliberada, no una medida de reducción de costos. Los cables desnudos se especifican en situaciones donde:

• El OEM de la máquina ensambla su propio arnés de cable con tipos de conectores estandarizados internos que difieren de los enchufes circulares estándar de FANUC
• El motor se está instalando en una cadena o conducto de cables donde un conector preensamblado no pasaría por el conducto sin ser retirado de todos modos
• La instalación utiliza cableado de bloque de terminales dentro de una carcasa, lo que hace que la terminación directa de cables sea más ordenada que añadir un conector de emparejamiento
• El ensamblaje del cable lo realiza un proveedor de cables especializado que termina según su propia calidad y especificación

Para los usuarios finales que compran este motor como reemplazo directo, el requisito de cables desnudos debe entenderse antes de realizar el pedido. Si la máquina en campo tiene cables con conectores FANUC moldeados estándar, un motor #0006 no se puede enchufar directamente — ya sea que los cables existentes de la máquina deban ser reterminados para que coincidan, o se deba pedir la variante correcta equipada con conector (típicamente sin sufijo, o #0000). Sustituir un motor de cables desnudos sin tener en cuenta esto dejará la máquina incapaz de conectar el reemplazo hasta que se complete el trabajo de cableado adicional.

Pulscodificador Absoluto αA64: Arquitectura del Codificador y Respaldo de Batería

El A06B-0162-B175#0006 utiliza el pulscodificador serial absoluto αA64, un codificador óptico integrado en la tapa trasera del motor. Su resolución de 64.000 recuentos por revolución envía datos de posición de alta precisión al amplificador de servomotor a través de un enlace de comunicación serial en lugar de las líneas de cuadratura A/B/Z paralelas utilizadas en tecnologías de codificador más antiguas.

La retención de posición en modo absoluto depende de una batería de litio de respaldo alojada en el amplificador de servomotor, no en el cuerpo del motor. Este es un detalle de servicio importante. La batería mantiene el contador de posición multivuelta mientras la máquina está apagada; cuando se restablece la alimentación, el CNC puede leer la posición absoluta del eje sin necesidad de una carrera de retorno de referencia. Sin embargo, si la batería falla o se descarga por completo, se pierden los datos de posición y se debe realizar un retorno de referencia antes de que la máquina pueda reanudar la operación normal.

Los códigos de alarma FANUC SV5136 (batería de bajo voltaje) y SV5137 (voltaje de batería cero / datos de posición perdidos) son los indicadores de diagnóstico para esta condición. SV5136 proporciona un período de advertencia anticipada — los datos de posición todavía están intactos, pero se debe programar la sustitución de la batería de inmediato. SV5137 significa que los datos se han perdido; después de reemplazar la batería, es obligatorio un ciclo completo de retorno de referencia. El reemplazo planificado de la batería en intervalos de servicio regulares (típicamente cada dos o tres años en servicio de producción normal) previene interrupciones no planificadas por pérdida de batería del codificador.

Amplificadores de Servomotor Compatibles

El A06B-0162-B175#0006 es mecánica y eléctricamente intercambiable con todas las demás variantes A06B-0162-B*** para fines de selección de amplificador. El modelo de motor es αM6/3000, que requiere un canal de amplificador de servomotor con una capacidad nominal de 80A.

En los módulos de eje doble, el αM6/3000 debe ocupar el canal eje M (clasificación de 80A). El canal L en el SVM2-40/80 tiene una clasificación de solo 40A y no puede accionar este motor.

Tabla de Referencia de Variantes A06B-0162-B175

Todas las variantes listadas: αM6/3000, 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia práctica entre el A06B-0162-B175#0006 y el A06B-0162-B175 sin sufijo, y es importante para un reemplazo en campo?

La única diferencia es la terminación del cable. El A06B-0162-B175 base (sin sufijo) se envía con el conector moldeado estándar de FANUC en el cable de alimentación y el cable del freno, lo que permite la conexión directa al cableado existente de la máquina. La variante #0006 se envía con los mismos cables terminados como cables desnudos — extremos de cable pelados sin carcasa de conector instalada. El cuerpo del motor, los devanados, el eje cónico, el freno y el codificador αA64 son físicamente idénticos. En un escenario de reemplazo en campo, esta distinción es crítica: si la máquina utiliza conectores FANUC estándar y el motor de reemplazo tiene cables desnudos, se requiere trabajo de cableado adicional antes de que el motor pueda ser conectado. Si el motor de reemplazo es la versión equipada con conector y la máquina fue cableada originalmente a cables desnudos, el conector del motor puede no coincidir con la terminación instalada en campo. Siempre confirme el estilo de terminación del cable contra el esquema de conexión de la máquina antes de realizar el pedido; pedir la terminación incorrecta agrega tiempo de inactividad que podría haberse evitado.

P2: El eje vertical de la máquina utiliza este motor — ¿qué comprobaciones son necesarias después del reemplazo para confirmar que el freno funciona correctamente?

Después de instalar el motor de reemplazo y antes de liberar el eje para la producción normal, se deben realizar tres comprobaciones en el sistema de frenos. Primero, verifique que la alimentación de 24V DC a la bobina del freno tenga el voltaje correcto y que la continuidad del cableado esté intacta a través de la nueva terminación de cables desnudos — cualquier error de conexión en los cables desnudos impedirá que el freno se libere correctamente. Segundo, con el variador de servomotor habilitado y el eje sujeto por el variador, ordene la desconexión de la alimentación de 24V y verifique que el eje no se deslice bajo la carga del deslizamiento vertical — esto confirma que el freno está sujetando. Tercero, con el variador habilitado y la alimentación de 24V del freno encendida (freno liberado), verifique que el eje se mueva libremente sin arrastre ni resistencia anormal — esto confirma que el freno se ha liberado completamente y no está arrastrando el rotor. La liberación parcial debido a un voltaje de alimentación de 24V insuficiente o a una alta resistencia en el cableado de la bobina del freno es un problema común post-instalación que se manifiesta como error de seguimiento del eje o temperatura elevada del motor durante la operación normal.

P3: Después de reemplazar este motor, el CNC muestra una alarma de pulscodificador y no permite el retorno de referencia. ¿Qué es probable que haya causado esto y cómo se resuelve?

La causa más común es que los datos de posición absoluta se perdieron del codificador αA64 durante el cambio. Esto ocurre cuando el motor de reemplazo se conecta sin una batería cargada en el amplificador de servomotor, o cuando la batería del amplificador ya estaba cerca del final de su vida útil y la interrupción de energía durante el intercambio del motor completó la descarga. Sin memoria respaldada por batería, el nuevo codificador no tiene datos de posición almacenados y el CNC lo detecta como una falla del pulscodificador — típicamente la alarma SV5137 o equivalente. La resolución es sencilla: confirme que la batería del amplificador se reemplaza con una unidad nueva, reinicie la alimentación para que la nueva batería se estabilice, luego realice un retorno de referencia completo (retorno a punto cero) en el eje afectado. Una vez establecida la referencia, el CNC almacena el desplazamiento absoluto para el nuevo codificador y el eje funcionará normalmente en ciclos de alimentación posteriores sin requerir un retorno de referencia repetido. Si aparece SV5136 (batería baja) en lugar de SV5137, los datos de posición probablemente todavía estén intactos — reemplace la batería de inmediato y es posible que no se requiera el retorno de referencia.

P4: ¿Es el eje cónico de este motor la misma especificación que los ejes cónicos utilizados en las variantes αM6 de eje recto con un adaptador cónico, y se pueden intercambiar los acoplamientos?

No. El eje cónico en el A06B-0162-B175 es un cono integral mecanizado en el eje de salida del motor — la geometría del cono está incorporada en el propio eje. Las variantes de motor de eje recto (series B575, B775) no tienen este cono y no se les puede acoplar un adaptador para crear una interfaz cónica equivalente. Por el contrario, un acoplamiento, polea o engranaje con un orificio cónico mecanizado según la especificación cónica αM6 solo se ajustará a las variantes de motor de eje cónico. Si una máquina fue diseñada en torno a la configuración de eje cónico, un motor de reemplazo de eje recto no se puede utilizar sin reemplazar también el componente de acoplamiento en el lado mecánico. Al adquirir un reemplazo, siempre coincida el tipo de eje, así como el número de modelo del motor. El eje cónico en la familia αM6 también tiene una designación específica con chaveta o sin chaveta dependiendo de la variante del motor; para el B175, el eje cónico es la versión estándar sin una chaveta separada.

P5: Este motor figura como descontinuado. ¿Qué opciones están disponibles para un equivalente moderno, y es una sustitución inter-serie sencilla?

La serie FANUC Alpha, incluido el A06B-0162-B175#0006, ha sido descontinuada como artículo de producción actual. Sin embargo, quedan dos vías de adquisición realistas. La primera es obtener unidades NOS (new-old-stock) o reacondicionadas profesionalmente a través de proveedores especializados de piezas FANUC y centros de reparación de servomotores — este es un reemplazo idéntico que no requiere cambios en la máquina, el amplificador o los parámetros del CNC. La segunda es actualizar a la serie FANUC αi actual, donde la clase funcional equivalente se encontraría en los motores αiF 8/3000 o similares de la familia αiF con eje cónico y opción de freno. Un reemplazo de motor de la serie αi no es plug-and-play: requiere un amplificador de servomotor de la serie αi (si aún no está instalado), nuevos cables de retroalimentación de última generación, parámetros CNC actualizados para el nuevo ID del motor y confirmación de que las dimensiones del eje cónico y el voltaje del freno coinciden con el diseño mecánico y eléctrico de la máquina. Para máquinas con una larga vida útil restante donde la disponibilidad de piezas es la principal preocupación, una actualización completa del variador a la plataforma αi tiene sentido como un proyecto planificado. Para máquinas que se acercan al final de su vida útil o donde la interrupción de una actualización αi no está justificada, el reemplazo idéntico reacondicionado sigue siendo la opción más práctica.
