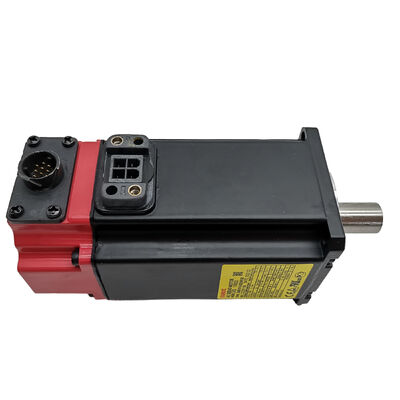

FANUC A06B-0116-B275#0008 — Servomotor AC Servo Beta βM1/4000, Eje Recto con Chavetero y Freno

Descripción General

Número de Pieza: A06B-0116-B275#0008 (A06B0116B275#0008)

Descripción Completa: Servomotor AC Servo βM1/4000 — Eje Recto, Chavetero, Freno de Retención, Codificador bA64b

Serie: Servomotor AC Servo FANUC Beta (β) Series

Designación del Modelo: βM1/4000

El Motor, en Términos Sencillos

El FANUC A06B-0116-B275#0008 es un servomotor AC sin escobillas compacto de la serie Beta (β) de FANUC — la línea de productos que FANUC diseñó específicamente para la actuación de ejes rentable y de alta fiabilidad en máquinas herramienta y equipos de posicionamiento industrial. Esta unidad en particular es el modelo βM1/4000: aproximadamente 1 Nm de par nominal, con una velocidad máxima de 4.000 rpm.

Lo que distingue al #0008 de otras variantes de la familia A06B-0116 es su combinación de características de hardware: un eje recto con chavetero para acoplamiento mecánico directo, un freno de retención de muelle para la retención posicional en reposo y el Codificador absoluto pulsecoder bA64b (número de pieza del codificador A860-0374-T303) para retroalimentación de posición y velocidad en bucle cerrado. Estos tres elementos juntos hacen de este motor una opción ideal para ejes verticales o inclinados donde la carga por gravedad debe mantenerse sin depender de la potencia del accionamiento, y dondequiera que la retención de posición absoluta elimine los ciclos de referenciación después de un ciclo de encendido.

FANUC construyó la serie Beta en torno a una filosofía diferente a la de los motores de la serie Alpha (α). Mientras que la línea Alpha se dirige al máximo rendimiento dinámico en el extremo superior de las demandas de las máquinas herramienta, la serie Beta prioriza la simplicidad, la compacidad y el funcionamiento fiable en aplicaciones de ejes de alimentación de menor carga — centros de mecanizado multieje, tornos CNC pequeños, equipos de perforación, unidades de roscado y tipos de máquinas similares donde un accionamiento de eje de par modesto y de respuesta rápida es exactamente lo que necesita la aplicación. El βM1/4000 se encuentra entre los motores más pequeños de esta línea, y su baja inercia contribuye a una respuesta de aceleración rápida en ciclos de posicionamiento rápido.

Especificaciones Técnicas

Freno: Cómo Funciona y Por Qué Importa

El freno de retención en el A06B-0116-B275#0008 es de muelle y liberado eléctricamente — lo que significa que se activa automáticamente cuando se retira la alimentación de 24V DC y se desactiva cuando se aplica la alimentación. Este es un diseño a prueba de fallos: si se corta la alimentación del servo, si se activa una parada de emergencia o si la máquina pierde energía inesperadamente, el freno bloquea el eje inmediatamente sin ningún comando activo.

Esto hace que el motor sea adecuado para:

• Aplicaciones de eje Z vertical, donde el peso del cabezal del husillo, la herramienta o la pieza de trabajo haría que el eje se desplazara o cayera si el accionamiento se desenergizara sin un bloqueo mecánico
• Ejes inclinados o angulados, especialmente en máquinas multieje donde los componentes de la gravedad actúan a lo largo de la dirección de desplazamiento
• Aplicaciones que requieren retención posicional durante cambios de herramienta, sondeos o sujeción de piezas, donde el movimiento del eje durante una fase de no corte causaría errores o daños

Un punto importante para la instalación: la bobina del freno es inductiva, y se debe instalar un supresor de sobretensión en el armario en el punto donde se conmuta la alimentación de 24V DC del freno. Sin un supresor de clasificación adecuada, el pico de voltaje al desenergizar la bobina del freno puede dañar el dispositivo de conmutación o interferir con la electrónica cercana. Este es un requisito estándar de FANUC para todos los servomotores equipados con freno.

Codificador: Codificador Absoluto Pulsecoder bA64b

El codificador instalado en el A06B-0116-B275#0008 es el bA64b — el codificador serial digital absoluto de FANUC para la familia de motores Beta, con 64.000 cuentas por revolución. A diferencia de los codificadores incrementales, que requieren un ciclo de retorno de referencia (referenciación) cada vez que la máquina se enciende, el bA64b retiene la posición absoluta a través de los ciclos de encendido. El CNC sabe exactamente dónde está cada eje en el momento en que el sistema se pone en marcha, sin necesidad de secuencia de referenciación.

Esto es lo más importante en entornos de producción. Cada ciclo de referenciación lleva tiempo — típicamente de 30 a 60 segundos por eje, dependiendo de la velocidad de desplazamiento y la configuración del eje. Una máquina con tres o cuatro ejes Beta que ejecutan el codificador bA64b puede reanudar el corte productivo casi inmediatamente después de un reinicio, una interrupción de energía o un apagado controlado. A lo largo de un turno de producción completo, el ahorro de tiempo acumulado es medible.

La posición absoluta se retiene utilizando la función de respaldo incorporada en el amplificador o el CNC. No hay batería alojada en el propio motor — el circuito de retención reside en el lado del accionamiento, lo que simplifica la sustitución del motor, ya que el codificador no transporta datos específicos de la máquina que se perderían durante un cambio.

Amplificadores y Controles CNC Compatibles

El A06B-0116-B275#0008 opera dentro del ecosistema de servos Beta de FANUC y es compatible con una amplia gama de amplificadores y plataformas CNC de FANUC:

Amplificadores de Servo Compatibles

Controles CNC Compatibles

FANUC Series 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate y Power Mate i.

El número de identificación del motor debe configurarse correctamente en los parámetros del servo CNC después de la instalación. En los controles de la serie i, esto se hace típicamente a través de la pantalla de configuración del servo con la escritura de parámetros habilitada (PWE = 1), seguido del procedimiento estándar de inicialización de parámetros del servo FANUC. El ID del motor se selecciona en función de la designación del modelo del motor (los cuatro dígitos centrales del número de pieza A06B-xxxx-Bxxx).

Dónde se Utiliza Este Motor

El bastidor βM1/4000 y sus características de salida se adaptan particularmente bien a una clase específica de aplicaciones de máquinas herramienta. Algunas instalaciones típicas:

Centros de mecanizado pequeños y medianos — La huella compacta de la serie Beta M lo convierte en una opción natural para ejes secundarios en centros de mecanizado verticales pequeños: el cuarto eje, el accionamiento del cambiador de herramientas, el posicionamiento del cambiador de palets o el movimiento de la mesa auxiliar. El freno de retención garantiza que se mantenga una posición de indexación sin par de servo continuo, reduciendo la carga térmica durante las fases de no corte.

Máquinas de perforación y roscado CNC — El rápido ciclo del eje Z a cargas moderadas es exactamente donde el βM1/4000 funciona de manera consistente. La baja inercia admite una aceleración rápida sin exigir un par pico superior a la capacidad del motor, y el codificador absoluto elimina la sobrecarga de referenciación al inicio de cada lote de producción.

Dispositivos de línea de transferencia dedicados — En líneas de producción automatizadas donde un eje servo mueve un dispositivo o una abrazadera entre dos posiciones fijas, la combinación de una velocidad rápida de 4.000 rpm con freno integral y retención de posición absoluta es práctica y fiable durante largos ciclos de producción.

Ejes periféricos y auxiliares de máquina — Los accionamientos de transportadores de virutas, el posicionamiento de mesas giratorias, el posicionamiento de boquillas de refrigerante y otras funciones auxiliares se benefician de un servomotor compacto y autónomo que se integra limpiamente en la arquitectura de control FANUC existente sin añadir una familia de accionamientos separada.

Notas de Instalación y Mantenimiento

Acoplamiento del eje. El eje recto con chavetero acepta acoplamientos estándar con chavetero. Al utilizar un acoplamiento rígido a un husillo de bolas, la excentricidad del eje del husillo debe ser de 0,01 mm o menos para evitar cargas periódicas en los rodamientos del motor que puedan causar desgaste prematuro y ruido en el codificador.

Enrutamiento del cable. La clasificación IP65 del motor protege contra salpicaduras de chorros de agua desde cualquier dirección, pero el sellado del conector depende de que el conector emparejado esté completamente acoplado y bloqueado. Enrute el cable del codificador con un bucle de goteo — una curva hacia abajo en el cable antes de que llegue al conector — para evitar que el fluido siga el cable hasta el cuerpo del conector.

Circuito del freno. Cablee la alimentación de 24V DC del freno a través de un relé o una salida de transistor, no solo a través de un interruptor mecánico. Instale un diodo de rueda libre o un supresor RC en los terminales de la bobina para proteger el circuito de conmutación.

Almacenamiento. Si las unidades se mantienen en inventario, almacénelas en un ambiente interior seco entre 10°C y 30°C, lejos del riesgo de condensación, y evite lugares con vibraciones. Para almacenamiento prolongado, el eje del motor debe girarse manualmente cada pocos meses para redistribuir la grasa de los rodamientos y evitar puntos planos.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el A06B-0116-B275#0008 y el A06B-0116-B275#7008, y son intercambiables?

El A06B-0116-B275#0008 es la variante estándar con eje recto y chavetero, mientras que el #7008 figura como una referencia cruzada alternativa por algunos proveedores. Ambos comparten las mismas especificaciones principales del motor — modelo βM1/4000, eje recto con chavetero, freno de retención y codificador bA64b. En la práctica, estos dos números de pieza son tratados como funcionalmente equivalentes por muchos distribuidores y organizaciones de servicio FANUC, y el mismo motor puede llevar cualquiera de las designaciones dependiendo del mercado al que fue suministrado o de cómo se pidió originalmente. Si está adquiriendo una unidad de reemplazo, cualquiera de los dos números de pieza servirá para la misma instalación de máquina siempre que las otras especificaciones (tipo de eje, freno, tipo de codificador) coincidan con los requisitos de su aplicación. Siempre verifique el sufijo completo y el número de pieza del codificador al realizar un pedido para confirmar la especificación completa del hardware.

P2: La máquina tiene un eje vertical que utiliza este motor. ¿Cuál es el procedimiento correcto para manejar el freno durante la configuración de los parámetros del servo y la puesta en marcha?

Durante la puesta en marcha inicial en un eje vertical, el freno debe liberarse manualmente (aplicando 24V DC a la bobina del freno) antes de intentar cualquier movimiento del servo con el accionamiento habilitado, incluida la secuencia de autoajuste de los parámetros del servo. Intentar accionar el eje contra un freno activado generará errores de seguimiento y puede dañar el acoplamiento o el eje. En los controles FANUC de la serie i, confirme la lógica de la señal de liberación del freno en la escalera PMC — el freno debe liberarse cuando se confirma la señal de listo para servo (SRDY) y la salida de habilitación del accionamiento está activa, y debe volver a activarse dentro de un breve retraso (típicamente 200–500 ms) después de que el accionamiento se deshabilite o ocurra una alarma. Los parámetros de tiempo exactos se establecen en el PMC y deben validarse con la carga real para garantizar que el eje no se mueva después de que el freno se active. Es obligatorio un supresor de sobretensión en los terminales de la bobina del freno dentro del armario; sin él, la transitoria de conmutación puede causar alarmas intermitentes del CNC o daños en los contactos.

P3: ¿El codificador bA64b en el A06B-0116-B275#0008 requiere una batería para la retención de posición absoluta, y qué sucede si el codificador pierde energía?

No hay ninguna batería ubicada dentro del propio motor. La retención de posición absoluta para el codificador bA64b es manejada por el amplificador de servo o la unidad CNC — el circuito de respaldo relevante reside en la electrónica del accionamiento, no en el motor. Este es un punto práctico importante para la sustitución del motor: cuando se cambia un A06B-0116-B275#0008, el codificador en sí no transporta ningún dato de posición de máquina almacenado que se perdería. Después de una sustitución del motor, el CNC típicamente solicitará un restablecimiento de la posición de referencia en ese eje (la máquina puede mostrar una alarma de pérdida de posición absoluta, requiriendo que el operador mueva manualmente el eje a un punto de referencia y confirme la posición). Una vez que se establece esa referencia única, se reanuda la operación absoluta normal. El procedimiento específico varía según el modelo de CNC y la implementación del constructor de la máquina de la rutina de ajuste del punto cero.

P4: ¿Puede el A06B-0116-B275#0008 ser accionado por un amplificador SVM de la serie Alpha en lugar del amplificador Beta SVU estándar?

Sí. Los motores de la serie Beta de FANUC, incluido el βM1/4000, son compatibles con los amplificadores de módulo Alpha SVM, así como con la familia Beta SVU. El SVM1-12 (A06B-6079-H101) y los módulos de doble eje SVM2 en la clase de corriente 12A se utilizan comúnmente con el βM1/4000. La configuración del número de identificación del motor en los parámetros del servo CNC cubre el mismo modelo de motor independientemente de si el accionamiento es una unidad Beta SVU o Alpha SVM. La mezcla de motores Beta con amplificadores Alpha es una configuración documentada y soportada utilizada ampliamente en máquinas donde un integrador eligió la plataforma de accionamiento Alpha para otros ejes pero necesitaba el bastidor de motor Beta más pequeño para un eje de bajo par. La clasificación de corriente del amplificador aún debe ser apropiada para los requisitos de corriente continua y pico del motor, y las diferencias de cableado entre los conectores de motor Beta y Alpha deben abordarse con el cable adaptador correcto o verificando el número de pieza del cable específico para el amplificador previsto.

P5: ¿Cuáles son los signos de que este motor necesita ser reemplazado en lugar de reparado, y es práctico reparar el codificador bA64b en campo?

Las razones más comunes para reemplazar un A06B-0116-B275#0008 en lugar de repararlo son: alarmas SV (servo) persistentes relacionadas con errores de comunicación del codificador que no se borran después de la inspección del cable y el reasentamiento del conector; daños físicos en el eje, el chavetero o la carcasa por un choque o sobrecarga; fallo del aislamiento del bobinado confirmado por una medición de baja resistencia de aislamiento (típicamente por debajo de 1 MΩ a 500V DC es una preocupación para los motores FANUC); y fallo del freno donde el freno ya no soporta el par nominal o la bobina tiene un circuito abierto. El reemplazo en campo del disco o la electrónica del codificador bA64b generalmente no es práctico ni recomendable sin equipo especializado — el codificador es un conjunto óptico de precisión que requiere condiciones de sala limpia, herramientas calibradas para la instalación del disco y equipo de prueba funcional para verificar la integridad de la señal después del reensamblaje. En la mayoría de las situaciones de campo, es más rápido y fiable reemplazar la unidad de motor completa. Las organizaciones de servicio FANUC de buena reputación pueden reacondicionar el motor y reemplazar el codificador en condiciones controladas, lo que es una opción válida cuando las unidades de reemplazo originales escasean.
