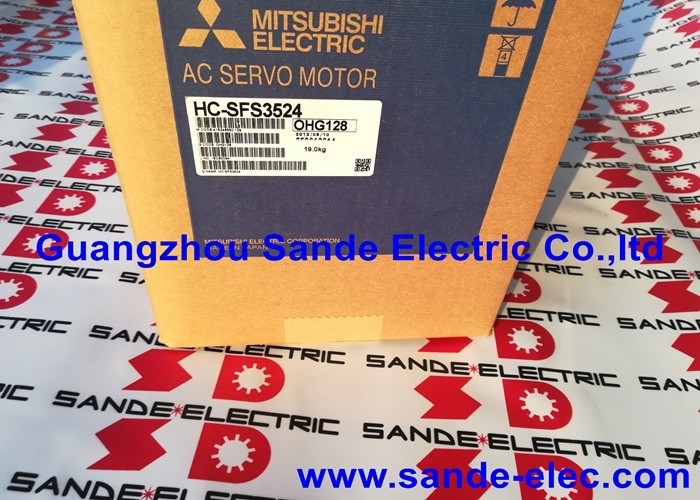

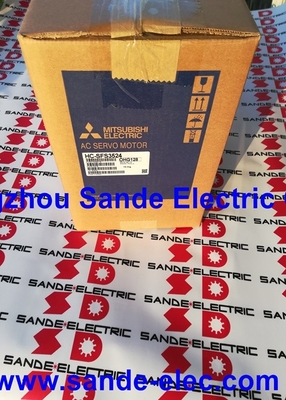

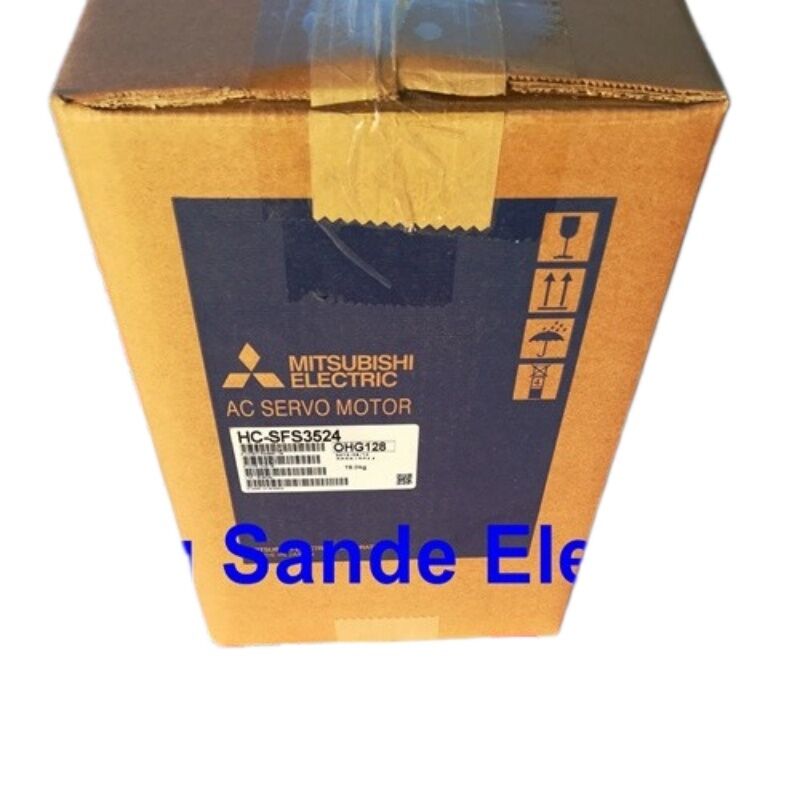

Mitsubishi HC-SFS3524 (HCSFS3524) — Servomotor AC MELSERVO J2S de 3.5kW, Clase de 400V, Eje Recto, IP65

Identificación de la Pieza

Número de Pieza: HC-SFS3524 (HCSFS3524)

Serie: Mitsubishi MELSERVO-J2S — Serie HC-SFS

Clasificación: Servomotor AC sin escobillas de inercia media y capacidad media

Clase de Voltaje: 400V (distinguiéndolo del equivalente HC-SFS352 de 200V)

Una Clase Diferente de Servomotor

La mayoría de los servomotores en automatización industrial trabajan en el rango sub-kilovatio — unidades compactas que accionan husillos de bolas, mesas de posicionamiento e indexadores rotativos con demandas de par relativamente modestas. El Mitsubishi HC-SFS3524 no es ese motor. Con 3.5kW de potencia continua y 16.7 Nm de par nominal, esta es una máquina de grado de herramienta servomotor construida para el tipo de ejes que soportan cargas reales: carros de husillo de fresado pesados, mesas de sujeción de trabajo grandes, sistemas de transferencia de múltiples palets y ejes de conformado de plegadoras donde la precisión de posicionamiento y la salida de par sostenida son importantes.

La serie HC-SFS ocupa una posición específica y deliberada en la línea MELSERVO J2S de Mitsubishi. Mientras que las series HC-KFS y HC-MFS están optimizadas para aplicaciones de inercia ultrabaja y baja con ciclos punto a punto rápidos, la HC-SFS es un diseño de inercia media — sintonizado para la estabilidad y la entrega suave de par sostenido bajo carga variable, en lugar de la respuesta de aceleración máxima con inercia mínima. Para aplicaciones donde la relación de inercia de carga a inercia del motor es naturalmente mayor, el diseño del rotor de la serie SFS produce una mejor estabilidad en bucle cerrado y una operación más silenciosa que un motor de baja inercia luchando contra una carga de alta inercia.

El "24" en el número de pieza identifica esta como la variante de clase de suministro de 400V — la contraparte eléctricamente equivalente al HC-SFS352, que funciona con 200V AC. Todo sobre los dos motores es mecánica y magnéticamente idéntico; el par nominal, el rango de velocidad, el codificador, el tamaño de la brida y el índice de protección son los mismos. La versión de 400V simplemente consume la mitad de corriente (8.6A frente a 17A nominal) con el doble de voltaje de suministro — una consideración práctica para instalaciones donde la infraestructura trifásica de 400V es el estándar, particularmente en instalaciones industriales europeas y asiáticas.

Especificaciones Técnicas

Relación Par-Velocidad: Lo que Significan los Números en la Práctica

El par nominal de 16.7 Nm es lo que este motor entrega continuamente — la salida sostenida que puede mantener durante un ciclo de producción completo sin sobrecarga térmica. El par instantáneo máximo de 50.1 Nm es el pico que el motor puede producir durante breves períodos: ráfagas de aceleración al arranque del eje, desaceleración hasta la posición y breves sobrecargas durante la entrada de corte.

La relación entre esas dos cifras — aproximadamente 3:1 — es característica del diseño de la serie HC-SFS. Significa que para cualquier movimiento de posicionamiento donde el ciclo de trabajo sea razonable, el motor puede acelerar con casi tres veces su par nominal continuo, acortando el tiempo desde el reposo hasta la velocidad de avance y de regreso al reposo. El resultado práctico es un asentamiento rápido del eje sin necesidad de un motor de menor inercia que sacrificaría la estabilidad de funcionamiento.

A una velocidad nominal de 2.000 rpm, este motor está optimizado para el acoplamiento directo a husillos de bolas y transmisiones por engranajes en lugar de aplicaciones de husillo de alta velocidad. Una instalación típica podría acoplar el HC-SFS3524 directamente a un husillo de bolas de 10 mm o 20 mm de paso: a 2.000 rpm, estos producen velocidades de desplazamiento lineal de 20 m/min y 40 m/min respectivamente — firmemente dentro del rango de desplazamiento rápido de máquinas herramienta de formato medio.

Clase 400V — Implicaciones Prácticas

La elección entre el HC-SFS3524 (400V) y el HC-SFS352 (200V) no es una cuestión de rendimiento — ambos entregan una salida mecánica idéntica. Es una cuestión de infraestructura.

El suministro trifásico de 400V es el voltaje de red estándar en la UE, gran parte de Asia y muchas instalaciones industriales modernas en otras regiones. Operar ejes de servomotor de 3.5kW desde un suministro de 400V en lugar de 200V significa que la corriente de suministro a plena carga se reduce aproximadamente a la mitad, lo que permite el uso de secciones transversales de cable más pequeñas en el arnés de potencia del motor y reduce las pérdidas resistivas en largas tiradas de cable entre el armario de control y el eje de la máquina. En máquinas multieje donde varios motores HC-SFS3524 funcionan simultáneamente, el beneficio acumulativo en el dimensionamiento del cable se vuelve significativo.

El amplificador de servomotor de 400V correspondiente — la MR-J2S-350A4 (interfaz de propósito general) o MR-J2S-350B4 (interfaz de bus SSCNET) — se alimenta del mismo suministro trifásico de 400V, lo que hace que toda la cadena de accionamiento sea coherente con la infraestructura de energía de la instalación sin necesidad de transformadores reductores.

Servodrivers Compatibles

Las cuatro variantes de amplificador están clasificadas para 3.5kW a clase 400V. La variante B4 del bus SSCNET es la opción estándar para máquinas que ejecutan un controlador de movimiento Mitsubishi serie Q o serie A, donde todos los ejes de servomotor se comunican a través de la red de fibra óptica de alta velocidad SSCNET en lugar de cables de tren de pulsos individuales. La variante A4 de propósito general acepta comandos de velocidad/par de tren de pulsos o analógicos y se adapta a configuraciones autónomas o de controladores no Mitsubishi.

Dónde se Despliega Este Motor

Ejes principales de centros de mecanizado CNC. El HC-SFS3524 se sitúa en la clase de par y velocidad apropiada para los ejes X/Y/Z en centros de mecanizado verticales de gama media y grande — máquinas con tamaños de mesa de 400 mm x 800 mm en adelante, donde la inercia del accionamiento del eje no es trivial y el par continuo bajo carga de corte es tan importante como la velocidad de desplazamiento rápido.

Ejes de paleta y rotativos de centros de mecanizado horizontales. El indexado de paletas, los accionamientos de cuarto eje tipo bloque y los ejes de posicionamiento de mesas rotativas grandes requieren par sostenido y asentamiento preciso en posiciones indexadas. El diseño SFS de inercia media proporciona la estabilidad de carga que estos ejes necesitan, y el codificador absoluto de 17 bits significa que no se requiere ciclo de referencia después de cada transferencia de paleta o inicio de turno.

Ejes de contrapunto de plegadoras y máquinas de doblado. Los ejes de contrapunto deben posicionar topes traseros pesados con precisión contra la carrera de conformado, luego retraerse y reposicionarse entre dobleces. La combinación de 16.7 Nm de par continuo y una robusta brida de 176 mm proporciona la base mecánica para este tipo de trabajo.

Articulaciones de robots industriales y ejes de pórtico. Las articulaciones de muñeca y hombro de robots de alta carga útil, y los sistemas de transferencia de pórtico que mueven piezas pesadas entre estaciones de proceso, encajan bien dentro del envolvente de par del HC-SFS3524. La clase de suministro de 400V es estándar en la infraestructura de robots.

Máquinas de transferencia y líneas de indexado multiestación. Las máquinas de transferencia con mecanismos de indexado de corredera o rotativos utilizan ejes que deben acelerar y desacelerar cargas pesadas repetidamente a lo largo de un turno de producción. La tolerancia térmica de la serie SFS bajo servicio sostenido la convierte en una opción práctica para esta clase de trabajo.

El Codificador Absoluto: Sin Referencia, Cada Arranque

El codificador absoluto de 17 bits incorporado en el HC-SFS3524 retiene los datos de posición a través de ciclos de energía mediante una batería de respaldo en el amplificador MR-J2S-350A4/B4. Cuando la máquina se reinicia — después de una pausa de turno, mantenimiento planificado o un corte de energía no planificado — cada eje de servomotor sabe inmediatamente dónde está. El controlador no necesita ejecutar secuencias de retorno de referencia antes de que la máquina pueda reanudar la operación automática.

Para un eje de 3.5kW en un centro de mecanizado o línea de transferencia, esto no es una conveniencia marginal. Un ciclo de retorno de referencia en un eje grande puede llevar de 30 a 90 segundos dependiendo del recorrido del eje y la velocidad de búsqueda. Multiplique eso por todos los ejes de una máquina multieje, y el tiempo ahorrado en cada arranque — o en cada evento de restauración de energía durante un turno — se acumula rápidamente durante semanas y meses de producción.

La posición absoluta se mantiene mediante una batería de litio estándar de 3.6V en el amplificador. Mitsubishi recomienda reemplazar la batería aproximadamente cada tres años para evitar que el voltaje caiga por debajo del umbral de retención. El amplificador emitirá una alarma de advertencia de batería antes de que el voltaje alcance el punto crítico, proporcionando un aviso previo para el reemplazo programado.

Familia HC-SFS35: Referencia de Variante

Todas las variantes comparten especificaciones idénticas de par, velocidad, codificador y brida. La estructura del sufijo sigue un patrón consistente: "24" indica clase 400V; "B" indica freno electromagnético; "K" indica eje con chavetero.

Manipulación, Instalación y Almacenamiento

Acoplamiento a la carga. El HC-SFS3524 utiliza un eje recto sin chavetero. El acoplamiento a un husillo de bolas o a una transmisión por engranajes requiere un acoplamiento de eje tipo abrazadera por fricción en lugar de un arreglo con chaveta. La excentricidad en la interfaz de acoplamiento debe verificarse antes del apriete final — la guía de instalación de Mitsubishi para la serie SFS especifica que la excentricidad del eje del husillo de bolas en el acoplamiento del motor debe mantenerse en 0.01 mm o menos para evitar cargas radiales periódicas en el rodamiento delantero del motor.

Orientación de montaje. El motor se puede montar en cualquier orientación. Cuando el extremo del eje está hacia arriba, el manual de instrucciones de Mitsubishi recomienda proporcionar un sello o barrera para evitar que el aceite o el fluido de corte desciendan por el eje y pasen el retén de aceite hacia la carcasa del rodamiento con el tiempo.

Enrutamiento de cables. Enrute el cable de alimentación del motor y el cable del codificador con una curva de goteo descendente antes de llegar a los conectores. Esto evita que el fluido sea dirigido al cuerpo del conector por acción capilar a lo largo de la cubierta del cable. La clasificación IP65 depende del acoplamiento correcto del conector, no solo del cuerpo del motor.

Almacenamiento. Las unidades nuevas guardadas como repuestos de mantenimiento deben almacenarse en interiores entre −15°C y +70°C, lejos del riesgo de condensación. El eje del motor debe girarse manualmente varias revoluciones cada tres a seis meses durante el almacenamiento prolongado para mantener la distribución de la grasa del rodamiento. Las unidades almacenadas durante más de dos años deben tener una verificación de la señal del codificador antes de la instalación.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el HC-SFS3524 y el HC-SFS352, y se pueden usar indistintamente en la misma máquina?

El HC-SFS3524 y el HC-SFS352 son motores mecánica y magnéticamente idénticos — misma potencia de 3.5kW, mismo par nominal de 16.7 Nm, misma velocidad nominal de 2.000 rpm, mismo codificador de 17 bits, misma brida de 176×176mm, misma clasificación IP65. La única diferencia sustancial es la clase de voltaje de suministro: el HC-SFS352 funciona con un suministro de clase 200V AC, mientras que el HC-SFS3524 está clasificado para clase 400V AC (trifásico de 380V–480V). No son intercambiables sin cambiar el servodriver para que coincida con la nueva clase de voltaje de suministro. Un HC-SFS3524 emparejado con un amplificador MR-J2S-350A de clase 200V no funcionará — el amplificador también debe ser la variante de clase 400V (MR-J2S-350A4 o equivalente). En máquinas cableadas específicamente para una clase de voltaje, cambiar entre los dos motores requiere verificar que todo el sistema de accionamiento — amplificador, fuente de alimentación y cableado — sea coherente con la clasificación de voltaje del nuevo motor.

P2: ¿Qué servodrivers Mitsubishi son compatibles con el HC-SFS3524, y el modelo con bus SSCNET requiere parámetros de configuración de motor diferentes?

El HC-SFS3524 es compatible con todas las variantes de clase 400V de la familia de amplificadores MR-J2S-350: el MR-J2S-350A4 (interfaz analógica/pulso de propósito general), MR-J2S-350B4 (SSCNET), MR-J2S-350CP4 (posicionamiento incorporado) y MR-J2S-350CL4 (bucle completamente cerrado). Para la variante B4 del bus SSCNET, el motor es identificado automáticamente por el amplificador a través de la comunicación del codificador durante la inicialización cuando se confirma el parámetro de tipo de motor correcto (parámetro n.º 0). La configuración de las ganancias del servomotor, las relaciones de engranaje electrónico y los parámetros de posición absoluta se configuran de manera idéntica, independientemente de si la interfaz de accionamiento es tren de pulsos (A4) o SSCNET (B4). El paso clave de puesta en marcha común a ambos es realizar la inicialización de los parámetros del servomotor después de la conexión inicial, seguido de la verificación del contador de posición absoluta una vez que se ha establecido una posición de referencia (home) en el eje.

P3: El HC-SFS3524 tiene un eje recto sin chavetero. ¿Qué tipo de acoplamiento se debe utilizar para un accionamiento de husillo de bolas, y qué sucede si se utiliza un acoplamiento rígido?

El propio manual de instrucciones de Mitsubishi para la serie HC-SFS advierte explícitamente contra el uso de un acoplamiento rígido entre el eje del motor y el husillo de bolas. Un acoplamiento rígido transmite cualquier desalineación — axial, radial o angular — directamente como una carga periódica tanto en el rodamiento delantero del motor como en el rodamiento de soporte del husillo de bolas. Incluso una pequeña desalineación, invisible a simple vista durante la instalación, puede reducir significativamente la vida útil del rodamiento e introducir una ondulación periódica en la señal del codificador que se manifiesta como ruido de velocidad en el bucle del servomotor. La solución correcta es un acoplamiento flexible que acomode pequeñas desalineaciones mientras transmite el par sin juego. Los acoplamientos de servomotor tipo mandíbula, disco o fuelle se utilizan comúnmente. Si se debe usar un acoplamiento rígido por razones de rigidez en una aplicación específica, Mitsubishi requiere que la excentricidad del eje del husillo de bolas en la interfaz de acoplamiento se verifique en 0.01 mm o menos antes del ensamblaje final — un nivel de precisión que requiere una verificación adecuada con un comparador de carátula en lugar de una inspección visual.

P4: Este motor aparece como descontinuado. ¿El stock nuevo-antiguo sigue siendo producto genuino de Mitsubishi Electric, y qué deben verificar los compradores antes de comprar?

Sí — las unidades de nuevo-antiguo stock son productos genuinos de Mitsubishi Electric fabricados en Japón según las especificaciones originales. "Descontinuado" significa que Mitsubishi ya no está produciendo unidades nuevas de la serie J2S, no que el inventario existente sea de alguna manera de menor calidad o falsificado. Las consideraciones prácticas al comprar son sencillas: confirmar que la unidad viene en su embalaje original de Mitsubishi Electric, verificar que la etiqueta muestre el número de pieza correcto (HC-SFS3524, no una variante como HC-SFS352 o HC-SFS3524B), y confirmar con el proveedor que la unidad se ha almacenado en condiciones adecuadas. Para las aplicaciones más sensibles a la fiabilidad, los compradores también pueden solicitar al proveedor que realice una prueba de funcionamiento básica — confirmando que la comunicación del codificador está activa, la resistencia de aislamiento está dentro de las especificaciones y no hay signos físicos de daños por almacenamiento — antes del envío. Dado que el HC-SFS3524 es un motor de servicio pesado utilizado en ejes de máquinas críticas, este nivel de verificación previa al envío es una precaución razonable.

P5: Después de reemplazar el motor HC-SFS3524 en un eje de máquina, el servodriver muestra una alarma de pérdida de posición absoluta. ¿Cuál es el procedimiento correcto para restaurar el funcionamiento normal?

Una alarma de pérdida de posición absoluta después del reemplazo del motor es esperada y normal — no indica que haya algo mal con el motor nuevo o el amplificador. La alarma ocurre porque el codificador de 17 bits en el motor nuevo aún no ha establecido su posición de referencia con respecto al punto cero mecánico de la máquina. El procedimiento para borrarla y restaurar la operación de posición absoluta varía ligeramente entre las implementaciones de los fabricantes de máquinas, pero la secuencia general es: primero, asegúrese de que el eje esté físicamente libre para moverse de forma segura; acuse la alarma y cambie el control a modo manual (JOG); mueva el eje al punto de referencia (home) o marca cero de la máquina, ya sea por referencia visual a un datum mecánico o mediante una operación controlada de retorno de referencia según lo definido por el fabricante de la máquina; confirme la posición en el controlador; y luego ejecute el comando de ajuste de posición absoluta en el CNC o PLC para registrar el recuento actual del codificador como la referencia cero de la máquina. Una vez establecida esta referencia, la alarma se borrará y el codificador absoluto mantendrá la posición en todos los ciclos de energía posteriores sin necesidad de repetición. El parámetro o pantalla específico para el paso de ajuste de posición se documenta en el manual de mantenimiento del fabricante de la máquina para el eje.
