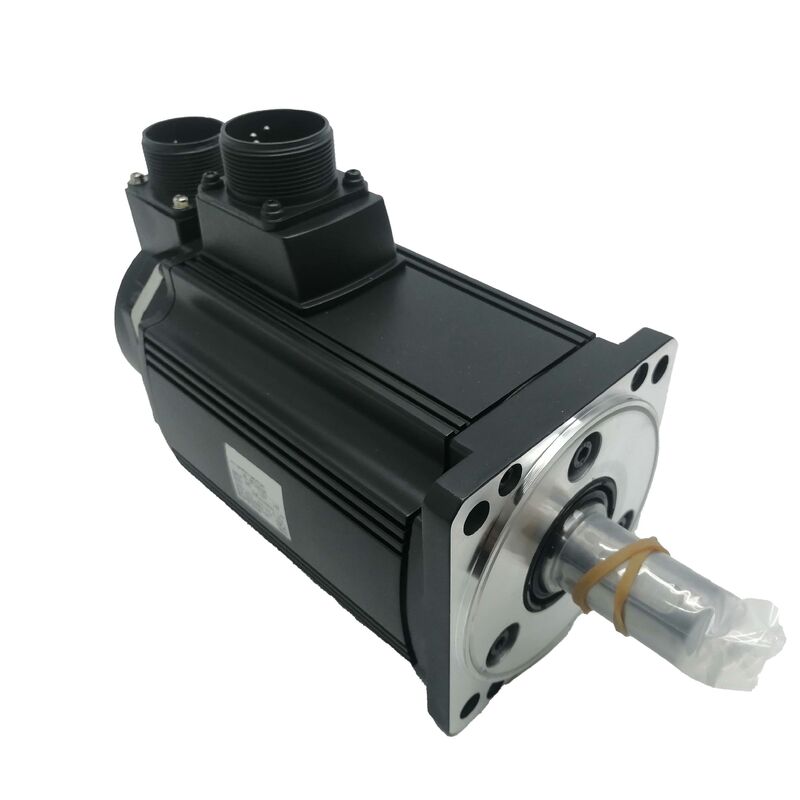

Nuevo servomotor de CA Mitsubishi HC-RFS203 — Inercia ultrabaja de 2 kW, 3000 r/min, codificador de 17 bits | Envío exprés gratuito

Marca: Mitsubishi Electric

Serie: MELSERVO-J2-Super HC-RFS

Número de pieza: HC-RFS203 / HCRFS203

Condición: Nuevo | Envío exprés gratuito | En stock

Qué diferencia a la serie HC-RFS

No todos los servomotores de 2 kW están diseñados para el mismo propósito. El Mitsubishi HC-RFS203 se desarrolló específicamente para aplicaciones donde los ciclos de aceleración y desaceleración ocurren a alta frecuencia — donde el motor arranca, se detiene, invierte y reposiciona docenas o cientos de veces por minuto en lugar de funcionar a velocidad sostenida. Este perfil de uso impone demandas muy diferentes a un motor que una aplicación convencional de husillo o transportador.

La elección de ingeniería definitoria en la serie HC-RFS es su inercia de rotor ultrabaja. Un rotor de baja inercia acelera y desacelera más rápido para un par de entrada dado, lo que significa tiempos de posicionamiento más cortos, mayores tasas de ciclo y menor energía consumida por ciclo de movimiento. La contrapartida es que los rotores de baja inercia son menos tolerantes a la alta inercia reflejada en el eje — pero en las aplicaciones para las que se diseñó este motor, esa contrapartida es la correcta. Maquinaria de transferencia de alta frecuencia, mecanismos de recogida y colocación, equipos de indexación y ejes de posicionamiento de respuesta rápida son donde el HC-RFS203 funciona mejor.

Especificaciones técnicas

Datos técnicos referenciados de la documentación de la serie Mitsubishi Electric MELSERVO-J2-Super y registros verificados de proveedores especializados.

El codificador de 17 bits — Precisión que se mantiene a baja velocidad

Una de las características operativamente más significativas del HC-RFS203 es su codificador absoluto serie de 17 bits, que proporciona 131.072 recuentos de posición discretos por revolución del eje del motor.

Para ponerlo en perspectiva: a esta resolución, cada recuento del codificador representa aproximadamente 0,00275 grados de rotación del eje. En un eje lineal típico accionado por un husillo de bolas de paso de 10 mm con una relación de acoplamiento de 1:1, eso se traduce en una granularidad teórica de retroalimentación de posición de aproximadamente 0,076 micrómetros por recuento — un nivel de resolución que no es el factor limitante en ningún sistema mecánico realista.

La importancia práctica se siente más a bajas velocidades. Los sistemas servo con codificadores de baja resolución producen retroalimentación de velocidad entrecortada a bajas velocidades de avance porque los recuentos de posición llegan al controlador con poca frecuencia e inconsistencia. El bucle de control de velocidad tiene datos limitados con los que trabajar y el resultado es una ondulación de velocidad visible — un problema que afecta el acabado superficial, la consistencia del proceso y la repetibilidad del posicionamiento a bajas velocidades de avance. La densa resolución de 17 bits del codificador proporciona al bucle de control de velocidad datos de posición ricos y regulares incluso a velocidades de eje muy bajas, que es lo que permite el comportamiento suave de velocidad constante que requieren las aplicaciones de precisión.

El codificador también es de tipo absoluto, lo que significa que conserva la referencia de posición a través de ciclos de encendido sin requerir una secuencia de retorno de referencia después de cada evento de encendido.

Inercia ultrabaja — Comprensión de la especificación y sus implicaciones

La designación HC-RFS indica inercia de rotor ultrabaja dentro de la familia de motores Mitsubishi MELSERVO-J2-Super. Comprender lo que esto significa en la práctica — y dónde importa — es esencial para sacar el máximo provecho de este motor en un diseño de sistema.

Lo que logra la "baja inercia". La inercia del rotor es la resistencia que la masa giratoria del motor ofrece a los cambios de velocidad. Un rotor de menor inercia requiere menos par para acelerar y desacelerar a una velocidad dada. Para el amplificador servo que acciona el motor, esto se traduce directamente en una respuesta más rápida a los comandos de velocidad y posición. El motor puede seguir el perfil del comando más de cerca, lo que reduce el error de seguimiento y acorta el tiempo necesario para alcanzar y estabilizarse en una posición objetivo.

Dónde se aplica. Las aplicaciones que más se benefician son aquellas con ciclos de movimiento cortos y repetidos — mesas de indexación que ejecutan múltiples posiciones por segundo, máquinas de embalaje con ciclos rápidos de recogida y colocación, equipos de impresión que requieren un registro preciso a altas velocidades de línea y equipos de manipulación de semiconductores donde el rendimiento depende de minimizar el tiempo de movimiento por ciclo.

Qué requiere de la carga. Los motores de inercia ultrabaja son más efectivos cuando la inercia de carga reflejada en el eje del motor se mantiene dentro de un múltiplo razonable de la inercia del rotor del propio motor. La documentación MELSERVO-J2-Super de Mitsubishi proporciona una guía de relación de inercia de carga a motor para cada modelo de motor. Cuando la alta inercia de carga es inevitable, se puede usar una caja de cambios para reducir la inercia reflejada en el eje del motor — un enfoque común al acoplar un motor de la serie HC-RFS a un mecanismo de carga más pesado.

HC-RFS en el contexto de la familia J2-Super

La serie MELSERVO-J2-Super estableció varias subfamilias de motores distintas con diferentes características de inercia, cada una optimizada para una clase diferente de aplicación:

HC-KFS / HC-MFS — motores de baja inercia y capacidad pequeña en el rango de 50W a 750W, utilizados en ejes de servicio ligero y máquinas pequeñas

HC-SFS — rango de capacidad media de inercia estándar que cubre aplicaciones donde las cargas reflejadas más altas son típicas y se prioriza el rendimiento suave de velocidad constante

HC-RFS — rango de capacidad media de inercia ultrabaja (incluyendo HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503) para operación de alta frecuencia y perfiles de aceleración exigentes

HC-LFS / HC-UFS — modelos de mayor capacidad para unidades de eje más grandes y aplicaciones especiales

El HC-RFS203 se sitúa en el nivel de 2 kW dentro del grupo de inercia ultrabaja, emparejado con el amplificador MR-J2S-200A/B. Sus hermanos de la misma serie — HC-RFS153 (1,5 kW) y HC-RFS353 (3,5 kW) — cubren niveles de potencia adyacentes donde se necesita la misma característica de inercia ultrabaja con diferentes clasificaciones de salida.

Compatibilidad y emparejamiento de amplificadores

El HC-RFS203 está diseñado para usarse con los amplificadores de la serie Mitsubishi MELSERVO-J2-Super. El emparejamiento estándar para operación de clase 200V es el MR-J2S-200A (control de posición, velocidad y par, interfaz de tren de pulsos/analógica) o el MR-J2S-200B (compatible con SSCNET). Las variantes CP y CL de la misma plataforma 200A admiten CC-Link y otras interfaces de comunicación dentro de la misma lista de compatibilidad de motores.

Nota importante sobre migración: Mitsubishi ha publicado un programa formal de renovación J2S que mapea los motores de la serie HC-RFS a sus equivalentes sucesores de la serie HG-SR para los clientes que migran instalaciones MELSERVO-J2-Super antiguas a hardware MELSERVO-J4 de última generación. La serie HC-RFS y sus amplificadores compatibles MR-J2S son productos OEM descontinuados. Las máquinas que aún ejecutan esta plataforma se mantienen típicamente a través de suministro especializado de excedentes en lugar de adquisiciones OEM nuevas. La combinación de motor y amplificador continúa funcionando completamente según las especificaciones cuando se suministra como una unidad de excedente probada, y el reemplazo con el número de pieza original sigue siendo la ruta de mantenimiento más sencilla para la base instalada.

Condición y disponibilidad

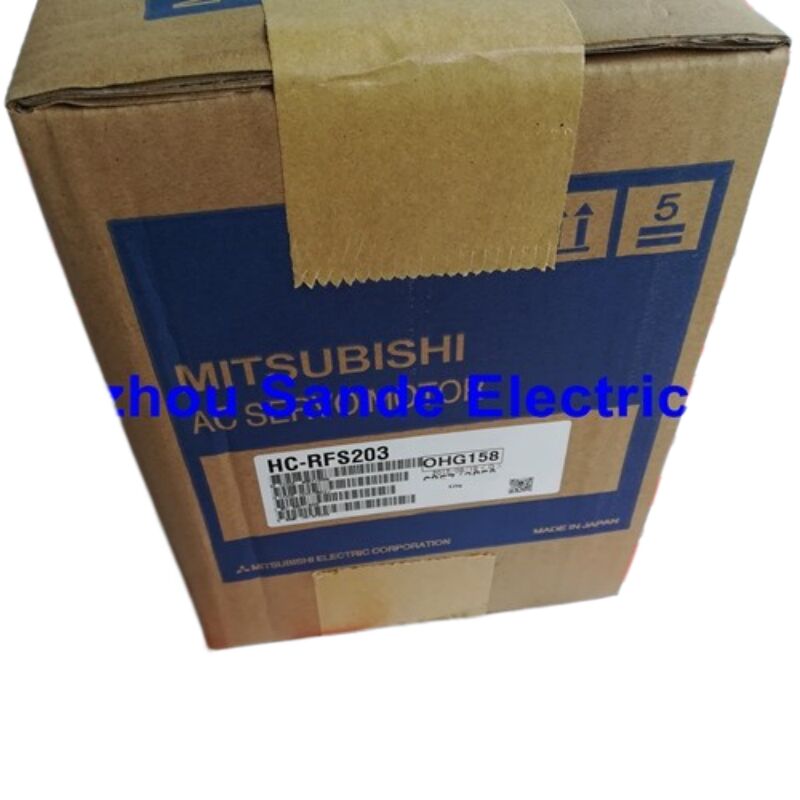

Este listado cubre unidades nuevas HC-RFS203. Los servomotores Mitsubishi de stock antiguo (NOS) están disponibles a través de distribuidores especializados en automatización industrial que mantienen inventario obtenido durante el período de producción activa del producto. Las unidades nuevas nunca se han instalado en una máquina y conservan su embalaje original de fábrica, cubierta protectora del eje y tapones de conector.

Para aplicaciones donde una unidad nueva es esencial — requisitos de garantía, instalaciones críticas de nueva construcción o situaciones donde el motor se almacenará como repuesto de reserva — el stock nuevo es la opción apropiada. Donde el costo es la consideración principal y el motor se instalará directamente, las unidades de excedente completamente probadas ofrecen un rendimiento funcional comparable a un costo menor.

Envío exprés gratuito está incluido en este listado. Para destinos internacionales, el tiempo de entrega y las opciones de transportista varían — contáctenos antes de realizar el pedido para confirmar los arreglos de entrega para su región.

Preguntas frecuentes

P1: El HC-RFS203 se describe como "inercia ultrabaja". ¿Qué relación de inercia de carga a motor es aceptable para este motor?

La documentación MELSERVO-J2-Super de Mitsubishi especifica una relación de inercia de carga a motor recomendada de hasta 30 veces la inercia del rotor del propio motor para la serie HC-RFS. Operar dentro de esta guía garantiza que las funciones de autoajuste y ajuste de ganancia del amplificador servo puedan mantener un rendimiento estable en bucle cerrado en todo el rango de velocidad y aceleración. Cuando la relación de inercia de carga excede 30 veces, Mitsubishi aconseja ponerse en contacto con su soporte técnico para evaluar si la aplicación puede ser acomodada con configuraciones de ganancia específicas, modificaciones mecánicas o una selección de motor diferente. En la práctica, si su aplicación tiene una alta inercia de carga reflejada en el eje del motor — por ejemplo, una mesa giratoria pesada acoplada directamente — una caja reductora entre el motor y la carga es una solución más efectiva que simplemente aceptar una alta relación de inercia.

P2: ¿Viene el HC-RFS203 con un codificador absoluto y esto significa que no se necesita batería en el amplificador?

El HC-RFS203 está equipado de serie con un codificador absoluto serie de 17 bits. El codificador absoluto conserva la información de posición de una sola vuelta dentro del propio codificador. Sin embargo, para la retención de posición absoluta multivuelta — que es lo que permite al controlador conocer la posición del eje a través de los ciclos de apagado en máquinas con más de una revolución de recorrido por eje — el amplificador de la serie MR-J2S requiere una batería externa (MR-BAT) conectada en el conector de batería del amplificador. La propiedad absoluta del codificador maneja la resolución de posición de una sola revolución; la batería del amplificador maneja el recuento de revoluciones múltiples a través de los intervalos de apagado. Si la batería MR-BAT no está instalada o está agotada cuando se quita la alimentación, se pierden los datos de posición absoluta multivuelta y se requerirá un retorno de referencia en el próximo encendido. La batería es un artículo de mantenimiento estándar en cualquier instalación MELSERVO-J2-Super que utilice motores de tipo absoluto.

P3: ¿Cuál es la diferencia entre el HC-RFS203 y el HC-SFS203, y se pueden usar indistintamente?

Ambos motores comparten la misma potencia nominal de salida de 2 kW y velocidad nominal de 3.000 r/min, y ambos son compatibles con el amplificador MR-J2S-200A. La diferencia clave es la inercia del rotor y las características de rendimiento resultantes. El HC-SFS203 es un motor de inercia estándar adecuado para aplicaciones con inercia de carga moderada y requisitos de rendimiento suave de velocidad constante bajo carga. El HC-RFS203 es la variante de inercia ultrabaja diseñada específicamente para ciclos de aceleración y desaceleración de alta frecuencia. Los dos motores son eléctricamente compatibles con el mismo amplificador, pero mecánicamente tienen diferentes dimensiones de brida y configuraciones de eje — no son físicamente intercambiables directamente sin verificar las dimensiones de montaje con la interfaz de montaje del motor de la máquina. Si está reemplazando uno por otro, confirme las dimensiones del marco, el diámetro del eje y la compatibilidad del cable del codificador antes de realizar el pedido, o consulte la documentación de renovación J2S de Mitsubishi para conocer las combinaciones de reemplazo verificadas.

P4: ¿Cuál es la ruta de migración si el amplificador MR-J2S-200A tampoco está disponible y todo el eje servo necesita ser reemplazado?

Mitsubishi Electric publicó una guía de migración formal — la Guía de Renovación MELSERVO-J2S/J2M — que cubre la ruta de reemplazo completa de los motores de la serie HC-RFS y los amplificadores MR-J2S a los equivalentes de la generación actual. La ruta de actualización principal lleva el amplificador MR-J2S-200A al MR-J4-200A y mapea el motor HC-RFS203 al equivalente de la serie HG-SR. Este reemplazo implica el uso de un kit de renovación Mitsubishi que adapta el arnés de cableado de la máquina existente al pinout del conector del nuevo amplificador, evitando la necesidad de recablear la máquina desde cero. La guía especifica los números de pieza exactos del kit de renovación, las combinaciones de reemplazo de motor y notas importantes sobre las diferencias en las características de par y las relaciones de inercia entre los componentes originales y de reemplazo. Para cualquier máquina donde tanto el motor como el amplificador necesiten ser reemplazados simultáneamente, se recomienda encarecidamente utilizar la documentación de renovación y seguir la configuración del kit especificada por Mitsubishi en lugar de la sustitución de componentes ad hoc.

P5: Este motor está listado como una unidad nueva. ¿Cómo debe almacenarse si se compra como repuesto y no se instala inmediatamente?

Se deben seguir las recomendaciones de almacenamiento de servomotores de Mitsubishi Electric para cualquier unidad nueva que se guarde como repuesto. El motor debe almacenarse en interiores en un ambiente limpio y seco con la temperatura ambiente mantenida entre -15 °C y +70 °C y la humedad por debajo del 90% (sin condensación). Se debe evitar la luz solar directa, la vibración y las atmósferas corrosivas. El eje no debe dejarse expuesto a la humedad — mantenga la cubierta protectora del eje colocada hasta la instalación. Para períodos de almacenamiento superiores a un año, es aconsejable girar el eje periódicamente para redistribuir la grasa del rodamiento y evitar la indentación estática del rodamiento. El conjunto del codificador es un dispositivo óptico de precisión; el motor no debe almacenarse en entornos con polvo conductor, virutas metálicas o vapores químicos agresivos. Cuando el motor se instale finalmente después de un almacenamiento prolongado, inspeccione el conector del cable del codificador y el conector de alimentación en busca de signos de corrosión o contaminación antes de conectarlo al amplificador.
