Motor servo AC Mitsubishi HC-MFS73BG2W5-S1 — 750W, freno, reductor de precisión 1/25, eje especial

Marca: Mitsubishi Electric

Serie: MELSERVO HC-MFS

Plataforma: MR-J2S

Números de pieza: HC-MFS73BG2W5-S1 / HCMFS73BG2W5S1

Nuevo en embalaje original | Envío exprés disponible | En stock

Diseñado para un movimiento de precisión que no admite concesiones

Hay una razón por la que el HC-MFS73BG2W5-S1 representa una de las configuraciones más especificadas de la familia de productos Mitsubishi HC-MFS. Combina cuatro elementos de diseño distintos en una sola unidad: un servomotor de inercia ultrabaja de 750W, un freno de retención electromagnético incorporado, un reductor de precisión con una relación de 1/25 y una salida de eje especial con una geometría de extremo de eje personalizada. Cada una de estas características está disponible por separado en variantes más sencillas. Tener las cuatro juntas en un solo conjunto de motor refleja una decisión de ingeniería muy deliberada — impulsada típicamente por una aplicación que exige simultáneamente posicionamiento controlado, transmisión de potencia compacta, alto par de salida a baja velocidad y una interfaz mecánica específica que la geometría de eje estándar no puede acomodar.

El motor base es el HC-MFS73B, parte de la plataforma MELSERVO J2S de Mitsubishi. La familia HC-MFS fue diseñada en torno al concepto de inercia ultrabaja combinada con un factor de forma física pequeño, lo que hace que estos motores sean particularmente adecuados para tareas de automatización de alto ciclo donde la aceleración y desaceleración rápidas son fundamentales para el rendimiento de la máquina. Con una potencia nominal continua de 750W y una brida de 80 × 80 mm, la relación par-tamaño era — y sigue siendo — genuinamente competitiva para su clase.

Equipada con el reductor de precisión G2 (relación 1/25) y el freno electromagnético, esta configuración transforma el motor base en algo categóricamente diferente: un actuador servo de baja velocidad y alto par que mantiene la posición sin energía e interactúa con la máquina a través de un eje especificado para el propósito. Para el equipo para el que fue diseñado, no hay un sustituto genérico.

Especificaciones técnicas

Especificaciones del cuerpo del motor obtenidas de las listas de productos oficiales de Mitsubishi Electric Factory Automation Americas y del Manual de instrucciones de servomotores AC de propósito general de Mitsubishi (SH030052). Clasificación IP del reductor según el catálogo de sistemas servo de Mitsubishi Electric.

El reductor — Qué hace el 1/25 al par de salida

Emparejar un servomotor de 750W con un reductor de precisión 1/25 produce un cambio fundamental en el comportamiento de la unidad en el eje de salida. El motor continúa girando en su rango de velocidad de operación normal — el reductor, posicionado entre el motor y la carga, reduce esa velocidad y multiplica el par disponible en la misma proporción. Con una relación de 1/25, el eje de salida gira a una veinticincoava parte de la velocidad del eje del motor, mientras que el par en la salida aumenta en el mismo factor, reducido solo por las pérdidas mecánicas dentro del propio reductor.

En términos prácticos: una aplicación que necesita un alto par de retención en un espacio compacto, o que debe posicionar una carga mecánica significativa con alta resolución angular, se beneficia precisamente de este tipo de arreglo de motor-reductor integrado. El reductor es de tipo de precisión — no una reducción de engranajes rectos estándar — lo que significa que el juego se controla a niveles apropiados para aplicaciones críticas de posicionamiento y retroalimentación. La carcasa del engranaje tiene una clasificación de protección IP44, sellándola contra la entrada de partículas sólidas y salpicaduras de agua desde cualquier dirección, lo que es adecuado para entornos industriales donde el motor puede estar expuesto a refrigerantes o fluidos de proceso durante la operación.

Debido a que el reductor está integrado de fábrica y el motor está clasificado como un conjunto completo bajo este número de pieza, los usuarios no necesitan obtener, alinear o acoplar una caja de cambios separada al eje del motor. La alineación y el acoplamiento se realizan en la fábrica, eliminando las variables mecánicas que vienen con el ensamblaje en campo.

Freno electromagnético — Mantenimiento de la posición sin energía continua

La designación "B" en HC-MFS73B significa un freno de retención electromagnético incorporado. Este es un dispositivo de seguridad y retención, no un mecanismo de frenado dinámico para detener el motor bajo tensión. Cuando la bobina del freno está energizada, el freno se libera y el eje del motor gira libremente. Cuando se retira la energía del freno — ya sea intencionalmente o debido a una pérdida de energía — el freno se acopla mecánicamente y mantiene el eje en posición.

Esta arquitectura es estándar en aplicaciones servo donde la carga gravitacional o la fuerza externa causarían un movimiento no deseado si el motor se desenergizara o perdiera el control servo. Los ejes verticales, los mecanismos de sujeción, las mesas giratorias de indexación y cualquier carga que deba permanecer exactamente donde está cuando la máquina se detiene son el dominio natural de un servomotor equipado con freno.

Una nota de instalación que vale la pena seguir: cuando el motor se monta con el extremo del eje apuntando hacia arriba, los manuales de instrucciones de Mitsubishi especifican que la placa del freno puede producir un ligero sonido de deslizamiento durante la operación — esta es una característica normal del diseño, no una condición de falla.

Codificador absoluto de 17 bits — Posición retenida a través de ciclos de energía

El codificador absoluto de 17 bits equipado en este motor proporciona 131.072 posiciones distintas por revolución. Más importante aún, es de tipo absoluto — no incremental. La distinción es considerablemente importante para el tipo de aplicaciones que esta configuración de motor suele servir.

Un codificador incremental solo puede rastrear cambios en la posición desde una referencia de inicio conocida. Si se pierde la energía o la máquina se detiene y reinicia, el controlador debe volver a colocar el eje en la posición de referencia antes de que pueda reanudarse la operación normal. Un codificador absoluto retiene la información completa de posición incluso a través de ciclos de energía — cuando se restablece la energía, el controlador sabe inmediatamente dónde está el eje. No se requiere ciclo de referenciación.

Para máquinas con múltiples ejes, accesorios complejos o procesos críticos de seguridad donde una posición de referencia perdida podría dañar herramientas o productos, el codificador absoluto es una ventaja operativa significativa. También es una de las características que distingue a la serie HC-MFS de productos servo de menor costo — la resolución de 17 bits y la retroalimentación absoluta son características de un motor construido para servicio industrial de precisión, no para automatización de productos básicos.

Amplificadores servo compatibles

El HC-MFS73BG2W5-S1 opera en la plataforma MELSERVO MR-J2S. Los cuatro amplificadores confirmados como compatibles con el motor HC-MFS73B son:

La selección correcta del amplificador depende de la arquitectura de control de la máquina en la que se está manteniendo este motor. En máquinas construidas originalmente en torno al control multieje SSCNET, el MR-J2S-70B es la opción adecuada. Los ejes independientes o controlados por tren de pulsos utilizan el MR-J2S-70A. Si no está seguro de qué amplificador era el original de la máquina, verifique el número de modelo del amplificador en la unidad existente antes de realizar el pedido.

Contexto de abastecimiento — OEM descontinuado, disponible a través de excedentes

Mitsubishi Electric descontinuó las series completas de motores HC-MFS y HC-MF. Las unidades nuevas ya no se fabrican y la pieza no está disponible a través de canales de distribución autorizados activos de Mitsubishi. La única fuente de stock nuevo en caja es el mercado de excedentes industriales e inventario excesivo — unidades de las tiradas de producción originales que nunca se instalaron.

Esto es importante para los compradores que necesitan exactamente esta configuración. Sustituir una variante de motor diferente — eliminar el freno, cambiar la relación de reducción o usar un eje estándar en lugar de la especificación de eje especial W5/S1 — no es sencillo al reemplazar una unidad en una máquina existente. La interfaz mecánica, el comportamiento de retención y la relación de reducción son parte de cómo se diseñó la máquina original. Una unidad que se envía nueva, en embalaje original de Mitsubishi, con los códigos de sufijo correctos en la placa de identificación es un reemplazo idéntico. Eso es lo que ofrece este anuncio.

Aplicaciones donde se encuentra típicamente esta configuración

La combinación de freno electromagnético, reductor de precisión 1/25 y salida de eje especial apunta a aplicaciones de posicionamiento de precisión donde se requieren simultáneamente baja velocidad de salida, alto par de salida, retención segura de posición y una geometría de acoplamiento mecánico específica. Las instalaciones comunes incluyen:

Mecanismos de indexación rotatoria en equipos de ensamblaje e inspección — donde se necesita un paso angular controlado y repetible y el eje debe mantenerse entre pasos sin corriente continua del motor. Actuadores de juntas robóticas en brazos robóticos de generación anterior de Mitsubishi y de terceros que utilizaban servomotores de la serie HC directamente en las posiciones de las juntas. Ejes de máquinas herramienta de propósito especial donde un servo con engranajes reemplaza un arreglo convencional de motor con engranajes y retroalimentación. Accionamientos de cintas transportadoras y máquinas de transferencia donde la combinación de retroalimentación de posicionamiento y freno de retención proporciona tanto precisión como seguridad.

Embalaje y envío

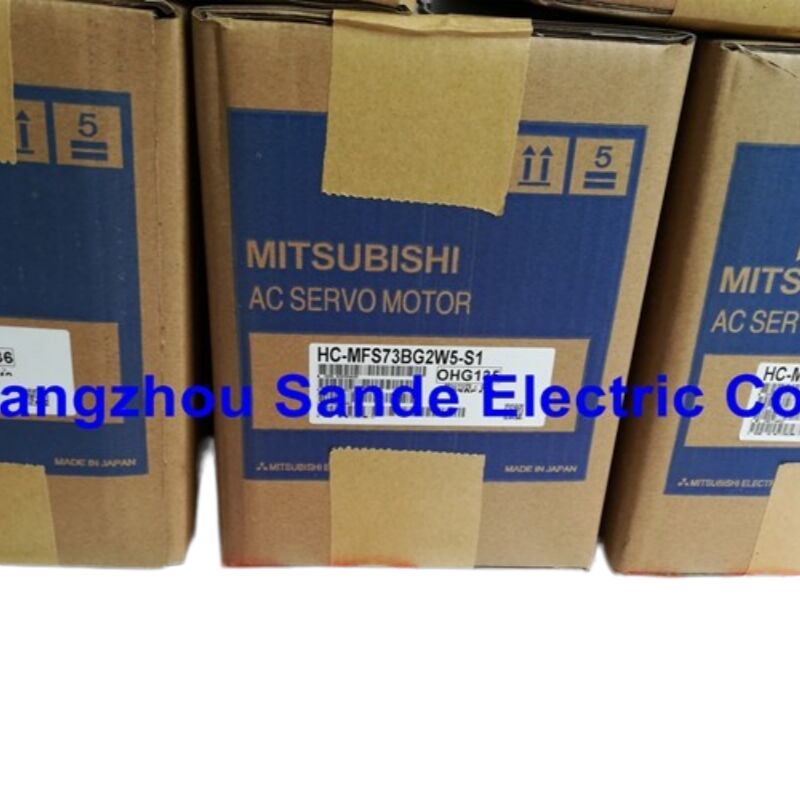

Esta unidad se envía nueva, en embalaje original de Mitsubishi Electric, con el motor y el conector del codificador intactos. Hay opciones de envío exprés disponibles al finalizar la compra — se ofrecen servicios exprés internacionales de DHL, FedEx y UPS con seguimiento completo del envío desde el despacho hasta la entrega. Las unidades en stock se preparan para su envío el mismo día hábil para pedidos realizados antes de la hora límite diaria del transportista.

Preguntas frecuentes

P1: El HC-MFS73BG2W5-S1 figura como descontinuado. ¿Está realmente disponible una unidad nueva en caja y qué significa "nuevo" en este contexto?

"Descontinuado" significa que Mitsubishi Electric ha finalizado la producción de esta pieza — ya no se fabrica y no se puede pedir a través de canales autorizados activos. No significa que la pieza haya dejado de existir en la cadena de suministro. Los equipos industriales tienen largas vidas útiles y las tiradas de producción originales de fábrica a menudo dejaban stock que fue comprado o almacenado por distribuidores de excedentes y piezas industriales antes de que el OEM descontinuara la línea. Un HC-MFS73BG2W5-S1 nuevo en caja es una unidad de esa tirada de producción original — sin abrir, en el embalaje sellado de fábrica de Mitsubishi, con todas las cubiertas de conector, etiquetado y documentación originales intactos. Nunca ha sido instalado, reparado o reacondicionado. Para una máquina que requiere este número de pieza exacto, una unidad nueva de excedente es el equivalente a una unidad nueva de OEM en todos los aspectos funcionales y mecánicos.

P2: ¿Se puede emparejar el HC-MFS73BG2W5-S1 con un amplificador servo Mitsubishi más nuevo, como la serie MR-J4?

La compatibilidad directa plug-and-play con los amplificadores MR-J4 no existe para los motores HC-MFS en configuración estándar, porque el MR-J4 utiliza un protocolo de interfaz de codificador diferente. Mitsubishi Electric ofrece kits de herramientas de renovación de MR-J2S a MR-J4 (específicamente el MR-J4-DU_B-RJ020 con el hardware de renovación asociado) que están diseñados para permitir que los amplificadores MR-J4 controlen motores de la serie HC más antiguos. Sin embargo, esto no es un cambio de cableado estándar — implica cableado de renovación específico y configuración de parámetros, y el motor HC-MFS73B se encuentra entre aquellos que requieren confirmación de compatibilidad de la versión de software en el lado del amplificador de renovación. Si se está considerando la actualización de la plataforma del amplificador, confirme el número de pieza exacto de la herramienta de renovación con el soporte técnico de Mitsubishi Electric antes de comprometerse con la combinación.

P3: ¿Cuál es la velocidad de salida en el eje del reductor cuando el motor funciona a velocidad nominal?

Con el motor funcionando a su velocidad nominal de 3.000 r/min y el reductor de precisión G2 proporcionando una relación de 1/25, la velocidad del eje de salida es de 120 r/min (3.000 ÷ 25). A la velocidad máxima del motor de 4.500 r/min, el eje de salida alcanza 180 r/min. Estas son las velocidades de rotación en la salida del reductor, que es el eje que se conecta al componente de la máquina impulsada. El amplificador servo y el controlador todavía ordenan y monitorean la posición y la velocidad en el codificador del motor — la relación de reducción es una relación mecánica fija y el software del controlador debe tenerla en cuenta en los cálculos del perfil de movimiento.

P4: Los sufijos W5 y S1 indican un eje especial. ¿Qué significa esto para la instalación y se puede sustituir por una versión de eje estándar?

W5 designa una especificación de eje especial y S1 designa una geometría de extremo de eje especial — ambas son configuraciones de pedido especial aplicadas de fábrica por Mitsubishi Electric definidas en el momento en que la pieza se especificó originalmente para la máquina a la que sirve. Las dimensiones exactas del eje W5 y del extremo del eje S1 son específicas de esa configuración y difieren de la geometría del eje recto estándar del modelo base HC-MFS73B. En la mayoría de los casos, una máquina que fue construida para aceptar el eje W5/S1 tiene un acoplamiento mecánico, una interfaz de caja de cambios o una brida de salida mecanizada para que coincida con esas dimensiones específicas. Sustituir una versión de eje estándar normalmente requeriría mecanizar o reemplazar el acoplamiento en el lado de la máquina — un trabajo que puede o no ser factible dependiendo del diseño de la máquina. Si está reemplazando un motor defectuoso en una máquina existente, el enfoque seguro es hacer coincidir exactamente el número de pieza completo, que es lo que proporciona esta unidad.

P5: ¿Requiere el freno electromagnético cableado separado y una fuente de alimentación dedicada?

Sí. El freno electromagnético en el HC-MFS73B es un circuito eléctrico separado de los devanados de potencia del motor y el codificador. Requiere una fuente de alimentación dedicada de 24V CC conectada a través de su propio par de conductores, separada de las líneas de alimentación U/V/W del motor y del cable del codificador. El amplificador MR-J2S proporciona una señal de salida de freno, pero la corriente real de la bobina del freno se obtiene de la fuente externa de 24V CC — la señal del amplificador controla un relé o transistor que conmuta la fuente del freno, no la corriente total de la bobina directamente. El pinout del conector del freno y el diagrama de cableado se documentan en el Manual de Instrucciones del Amplificador Servo Mitsubishi MR-J2S. Al reemplazar un motor en una instalación existente, el cableado del freno existente generalmente se puede reutilizar tal cual si las terminaciones del cable están en buenas condiciones.
