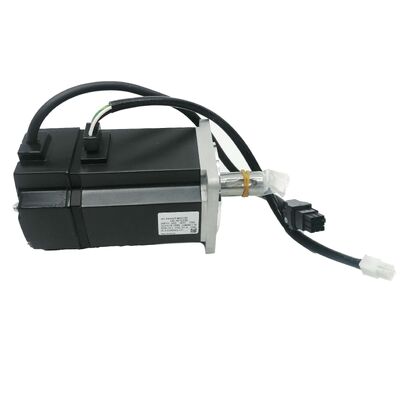

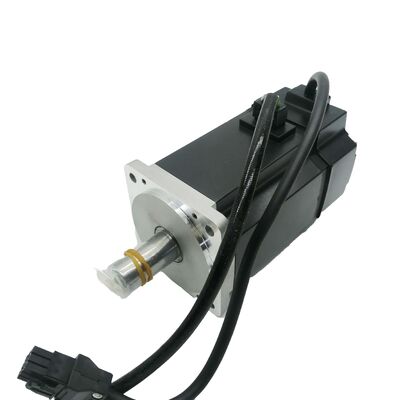

Motor servo AC Mitsubishi HC-KFS73K — 750W, eje con chaveta, codificador absoluto de 17 bits, MELSERVO MR-J2S

Marca: Mitsubishi Electric

Serie: MELSERVO HC-KFS

Plataforma: MR-J2S

Números de pieza: HC-KFS73K / HCKFS73K

Nuevo en embalaje original | Envío exprés gratuito | En stock

Baja inercia, alto par, un detalle que lo cambia todo

La mayoría de las especificaciones entre el HC-KFS73 y el HC-KFS73K son idénticas — misma potencia de salida de 750W, mismo par nominal de 2.4 N·m, mismo codificador absoluto de 17 bits, mismo amplificador, misma brida. Lo que los diferencia es un único detalle mecánico en el eje de salida: una ranura para chaveta con una chaveta.

Esa distinción no es cosmética. Un eje con chaveta transmite el par mediante un enclavamiento mecánico positivo entre el eje del motor y el componente accionado — una polea, piñón, cubo de acoplamiento o engranaje — en lugar de solo mediante sujeción por fricción. En aplicaciones donde el acoplamiento experimenta cargas pico elevadas, inversiones de dirección frecuentes o vibraciones que harían que un cubo sujetado se deslice con el tiempo, la interfaz con chaveta es la elección de ingeniería que mantiene el conjunto mecánico en su posición durante miles de horas de funcionamiento. Si la máquina fue diseñada para aceptar un eje de motor con chaveta, no existe una alternativa que encaje correctamente sin modificar el hardware del acoplamiento.

Este es un motor servo de baja inercia de 750W de la plataforma MELSERVO J2S de Mitsubishi Electric. Está diseñado para un movimiento sensible y repetible en envolventes de máquina compactas — y se envía con la geometría de eje exacta que requieren las máquinas construidas a su alrededor.

Especificaciones técnicas

Especificaciones obtenidas de la página oficial del producto de Mitsubishi Electric Factory Automation Americas (HC-KFS73K) y del catálogo MELSERVO-J2-Super Servo Amplifiers & Motors (L03007D).

Baja inercia frente a ultrabaja inercia — Entendiendo la posición del HC-KFS73K

Mitsubishi Electric organiza sus motores servo de la serie HC en distintas clases de inercia, y la distinción vale la pena entenderla antes de seleccionar un motor para un nuevo diseño o evaluar un reemplazo.

La serie HC-MFS (Ultrabaja inercia) tiene los valores de inercia de rotor más bajos de la línea HC y fue construida específicamente para la máxima aceleración y desaceleración posible en aplicaciones de ciclo muy alto con cargas ligeras. Sus valores de momento de inercia se minimizan a expensas de la masa del rotor.

La serie HC-KFS (Baja inercia) — la familia a la que pertenece este motor — ocupa el siguiente nivel. Ofrece menor inercia que los motores de inercia media, al tiempo que admite masas de carga algo mayores y una gama más amplia de opciones de acoplamiento mecánico. Con la potencia nominal de 750W del HC-KFS73K, el rotor de baja inercia aún responde rápidamente a los cambios de velocidad comandados, pero el motor también es físicamente adecuado para aplicaciones que involucran cargas conectadas más sustanciales — transportadores, mesas X-Y, ejes de pórtico y equipos de manipulación multieje donde la masa movida no es trivial.

La implicación práctica para los usuarios de mantenimiento es que una máquina diseñada para un HC-KFS73K no puede simplemente sustituir un HC-MFS73K sin consideraciones mecánicas y posiblemente de parámetros — la clase de inercia afecta las características dimensionales del motor y la geometría del acoplamiento, no solo su rendimiento dinámico. Un reemplazo idéntico significa la misma serie, el mismo sufijo, el mismo número de pieza.

El eje con chaveta — Función mecánica y por qué existe

Una ranura para chaveta es una ranura rectangular mecanizada a lo largo del eje de salida del motor. Una ranura correspondiente se mecaniza en el orificio del cubo de acoplamiento o la polea. Una chaveta de acero rectangular rectificada de precisión encaja en ambas ranuras simultáneamente, uniendo el espacio entre el eje y el cubo y creando un enclavamiento rotacional positivo que no depende de la fuerza de sujeción.

Las razones de ingeniería para especificar un eje con chaveta sobre un eje liso se reducen a la naturaleza de la carga:

Cuando el par se transmite a través de fricción pura — un cubo sujetado en un eje liso — el par máximo transmisible es una función de la fuerza de sujeción y el coeficiente de fricción entre las superficies. Bajo par sostenido alto, cargas pico durante la aceleración, cargas de choque del mecanismo accionado o vibraciones durante largos períodos de funcionamiento, el cubo puede girar incrementalmente en el eje. Cada evento de microdeslizamiento mueve el cubo ligeramente, y con el tiempo el acoplamiento se desliza lo suficiente como para causar un error de posición, una falla mecánica o ambas cosas.

Un eje con chaveta elimina el deslizamiento por completo. El enclavamiento mecánico transmite el par a través del cizallamiento en la chaveta, no a través de la fricción en el ajuste. El juego en un acoplamiento con chaveta correctamente ajustado es esencialmente cero, y la capacidad de par de la junta se determina por la resistencia al cizallamiento del material de la chaveta en lugar de por la fuerza de sujeción. Para un motor de 750W que funciona a una velocidad máxima instantánea de hasta 5,175 r/min con un par pico disponible de 7.2 N·m, ese es el diseño de acoplamiento apropiado en muchas aplicaciones del mundo real.

La chaveta en sí se incluye con el motor — la instalación solo requiere un asiento de chaveta adecuado en ambas ranuras antes de que el cubo de acoplamiento se monte en el eje.

Codificador absoluto de 17 bits — No se requiere referenciación al inicio

El codificador de 17 bits incorporado en el HC-KFS73K genera 131,072 valores de posición distintos por revolución y retiene datos de posición absoluta completos a través de ciclos de apagado. La consecuencia operativa práctica de esto es inmediata: cuando la máquina se enciende, el controlador servo ya sabe exactamente dónde está posicionada cada eje equipado con este motor, sin necesidad de ningún movimiento del eje para establecer una referencia.

Para máquinas con múltiples ejes, fijaciones complejas o ejes verticales donde un movimiento de referenciación podría causar problemas si se inicia incorrectamente, la eliminación del ciclo de referenciación es un beneficio operativo y de seguridad genuino. También reduce el tiempo de ciclo al inicio de cada turno de producción — los ejes están listos para funcionar tan pronto como el sistema servo se enciende e inicializa, no después de completar un retorno de referencia secuencial.

La resolución en sí — 131,072 posiciones por revolución — se traduce en una resolución angular sub-arco-minuto en el eje del motor. A través de cualquier reducción mecánica a la carga, esa resolución se multiplica aún más. Para aplicaciones que necesitan un control de posición fino en todo el recorrido de salida, el codificador no se convierte en el factor limitante en la precisión del sistema de movimiento.

Amplificadores servo compatibles

El HC-KFS73K se combina con la familia de amplificadores MR-J2S-70. Las cuatro variantes de interfaz admiten el mismo motor; la elección se realiza según la arquitectura del bus de control de la máquina:

En máquinas que se construyeron con control multieje SSCNET y un MR-J2S-70B que acciona el HC-KFS73K, el reemplazo del motor solo implica el motor — el amplificador, el cableado y los parámetros del sistema permanecen sin cambios. Lo mismo se aplica a cualquier otra variante de interfaz. La configuración del amplificador se almacena en el amplificador y el controlador, no en el motor.

Si el amplificador existente de la máquina es funcional, no lo reemplace como parte de un cambio de motor a menos que se haya identificado independientemente como la causa de la falla.

Familia HC-KFS73 — Variantes de un vistazo

El HC-KFS73 se produjo en varias combinaciones de eje y freno, todas compartiendo la misma especificación central de 750W, 2.4 N·m, 3,000 r/min:

Este listado es el HC-KFS73K: eje con chaveta, sin freno electromagnético. La variante correcta para cualquier máquina específica está determinada por lo que indica la etiqueta del número de pieza original en la placa de identificación del motor — hacer coincidir eso exactamente es el único enfoque confiable para un reemplazo idéntico.

Dónde se utiliza el HC-KFS73K

La combinación de baja inercia, potencia de 750W, brida de 80 mm y eje con chaveta se mapea claramente a un conjunto de tipos de máquinas y tipos de ejes donde todos esos atributos son simultáneamente relevantes.

Unidades de transportadores y líneas de transferencia — ejes accionados por correa donde el eje del motor se conecta directamente a una polea motriz a través de un orificio de polea con chaveta. Estas aplicaciones implican par sostenido contra una carga de correa en movimiento, inversiones de dirección en posiciones de índice y ciclos que se repiten miles de veces por turno. El acoplamiento con chaveta maneja el par sostenido y de inversión; el rotor de baja inercia maneja el rápido asentamiento de posición en cada índice.

Mesas X-Y y sistemas de posicionamiento de pórtico — donde los ejes de husillo de bolas o correa dentada requieren un acoplamiento preciso entre el motor y el elemento de accionamiento, y donde el eje debe moverse rápidamente y asentarse con precisión en cada punto objetivo a lo largo de miles de ciclos.

Impresión, etiquetado y control de tensión de banda — aplicaciones críticas de registro donde la posición del eje del motor debe estar estrechamente acoplada al rodillo accionado o al punto de pellizco sin el error angular que introduciría el deslizamiento del cubo durante una tirada de producción.

Robótica y montaje automatizado — actuadores de articulación y ejes de posicionamiento en equipos de automatización de generación anterior construidos alrededor de la plataforma MR-J2S, donde el HC-KFS73K era el motor especificado para una configuración de eje determinada.

Maquinaria de envasado — unidades de mandíbula de sellado cruzado, ejes de formado-llenado-sellado y equipos de entrada rotatoria donde la relación de fase constante entre el motor y la leva o mecanismo accionado se mantiene a través de la interfaz de acoplamiento con chaveta.

Condición, Suministro y Envío

Mitsubishi Electric descontinuó la serie completa HC-KFS junto con la retirada más amplia de la plataforma MR-J2S. La pieza ya no está en fabricación activa y no está disponible a través de la red de distribución autorizada de Mitsubishi. Las unidades nuevas en caja disponibles hoy son existencias de producción original de fábrica que se almacenaron antes del cierre de la línea — nunca instaladas, nunca energizadas, en embalaje sellado de fábrica de Mitsubishi Electric.

Para el mantenimiento de equipos donde la máquina se construyó originalmente alrededor del HC-KFS73K, este es el camino de reemplazo directo. La unidad se envía nueva, en embalaje original de Mitsubishi, con la chaveta incluida. Se incluye envío exprés gratuito en este listado. Los pedidos internacionales se envían a través de DHL Express, FedEx International Priority o UPS Express con seguimiento completo desde el envío hasta la entrega. Las unidades en stock se envían el mismo día hábil para los pedidos recibidos antes de la hora de corte diaria del transportista.

Preguntas frecuentes

P1: El eje de mi motor existente es liso (sin ranura para chaveta), pero la máquina utiliza un cubo de acoplamiento sujetado. ¿Puedo sustituir la versión con chaveta HC-KFS73K sin modificar la máquina?

No sin reemplazar o modificar el cubo de acoplamiento. El eje con chaveta del HC-KFS73K requiere un cubo de acoplamiento con una ranura para chaveta correspondiente mecanizada en su orificio — un cubo de orificio liso diseñado para un eje liso no acomodará correctamente la chaveta, y forzar el montaje dañaría el asiento de la chaveta o dejaría la chaveta sobresaliendo de la superficie del eje donde no puede despejar el orificio del cubo. Si el acoplamiento existente de la máquina es de tipo sujetado con orificio liso diseñado para el HC-KFS73 (eje recto), el reemplazo correcto es la versión de eje recto HC-KFS73. Si la máquina utiliza un cubo de acoplamiento con chaveta — que es la razón por la que se especificó originalmente el HC-KFS73K — entonces el HC-KFS73K es el reemplazo correcto y el cubo existente lo aceptará directamente.

P2: ¿En qué se diferencia el HC-KFS73K del HC-MFS73K? Ambos son motores servo Mitsubishi de 750W con ejes con chaveta.

Ambos motores comparten la misma potencia nominal (750W), el mismo codificador absoluto de 17 bits y una configuración de eje con chaveta, pero pertenecen a diferentes clases de inercia y utilizan amplificadores diferentes. El HC-KFS73K es un motor de baja inercia de la serie HC-KFS, compatible con la familia de amplificadores MR-J2S-70. El HC-MFS73K es un motor de ultrabaja inercia de la serie HC-MFS, también compatible con la familia de amplificadores MR-J2S-70, pero con un momento de inercia del rotor significativamente menor. Los dos motores también difieren en corriente nominal (HC-KFS73K: 5.8A; HC-MFS73K: 5.1A) y en sus dimensiones físicas, lo que los hace no intercambiables a nivel de brida y acoplamiento sin modificación de la máquina. En un contexto de mantenimiento, reemplace el motor fallido con la misma referencia exacta de la placa de identificación del motor — no sustituya entre series de inercia, incluso con la misma potencia.

P3: ¿Requiere el HC-KFS73K algún enfriamiento externo o es autosuficiente?

El HC-KFS73K utiliza enfriamiento por ventilador — un ventilador interno incorporado en el conjunto del motor hace circular aire a través de los elementos térmicos del motor durante el funcionamiento. Esto es distinto de la construcción autoenfriada (totalmente cerrada, sin ventilación forzada) utilizada en algunas otras variantes de la serie HC. Los motores enfriados por ventilador son completamente autónomos en cuanto a su requisito de enfriamiento — no se necesita suministro de aire externo, circuito de refrigeración por agua o flujo de aire forzado del cerramiento de la máquina. El motor genera su propio flujo de aire internamente. Lo que la instalación necesita proporcionar es un entorno dentro del rango de temperatura ambiente nominal del motor (0°C a +40°C) con espacio libre adecuado alrededor del cuerpo del motor para que la disipación de calor del ventilador funcione eficazmente. No instale el motor en un cerramiento sellado que atrape el calor que el ventilador está diseñado para disipar.

P4: El motor no tiene freno electromagnético. ¿Qué mantiene el eje en posición cuando la máquina está parada o apagada?

Sin un freno incorporado, el HC-KFS73K mantiene la posición exclusivamente a través del control servo activo — el amplificador energiza los devanados del motor para mantener la posición comandada mientras el servo está habilitado. Cuando el servo está deshabilitado o se retira la alimentación, no hay restricción mecánica en el eje del motor. Si esto es aceptable depende completamente de la aplicación: los ejes horizontales con cargas equilibradas no presentan ningún problema cuando el servo está deshabilitado, ya que no hay fuerza que impulse el eje a moverse. Los ejes verticales o los ejes con una carga desequilibrada son el caso común donde la configuración sin freno requiere una consideración adicional — ya sea un contrapeso en el diseño de la máquina, un freno externo separado, o el uso de la variante HC-KFS73BK (eje con chaveta, con freno electromagnético) que proporciona bloqueo mecánico del eje al retirar la alimentación.

P5: ¿Se puede reemplazar el amplificador MR-J2S-70A que acciona el HC-KFS73K por un amplificador MR-J4 de generación actual?

Un cambio directo de cable y alimentación entre un amplificador MR-J4 y el motor HC-KFS73K no es posible sin hardware de adaptación, porque el MR-J4 utiliza un protocolo de comunicación de codificador diferente al del codificador incorporado del HC-KFS73K. Mitsubishi Electric desarrolló una ruta de migración documentada utilizando amplificadores servo MR-J4-DU_B-RJ020 combinados con kits de cableado de herramienta de renovación MR-J2S, que permite a las unidades MR-J4 controlar ciertos motores de la serie HC más antiguos. Si se está evaluando una actualización de la plataforma del amplificador para una máquina existente que utiliza motores HC-KFS73K, confirme la compatibilidad específica de la herramienta de renovación con el soporte técnico de Mitsubishi Electric antes de comprometerse con la compra del hardware — la versión del software del amplificador y el número de pieza de la herramienta de renovación deben coincidir correctamente para que la combinación funcione. Para un reemplazo de motor sencillo donde el amplificador MR-J2S-70 existente es funcional, reemplazar solo el motor por otro HC-KFS73K es el camino más rápido y de menor riesgo.
