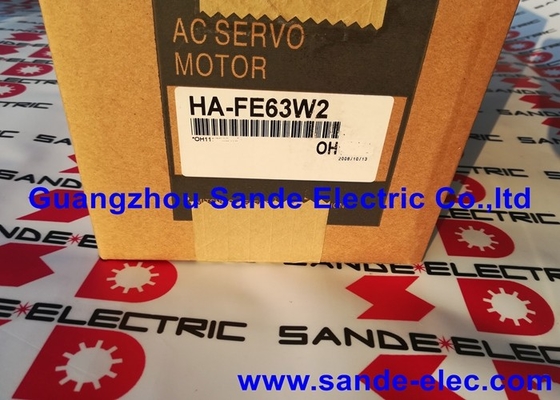

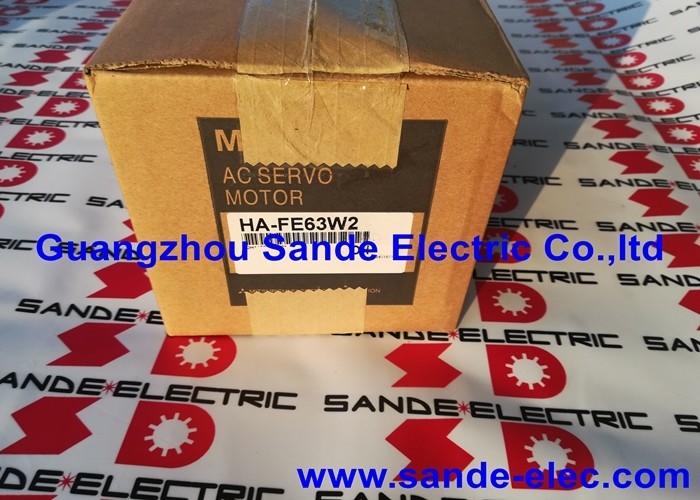

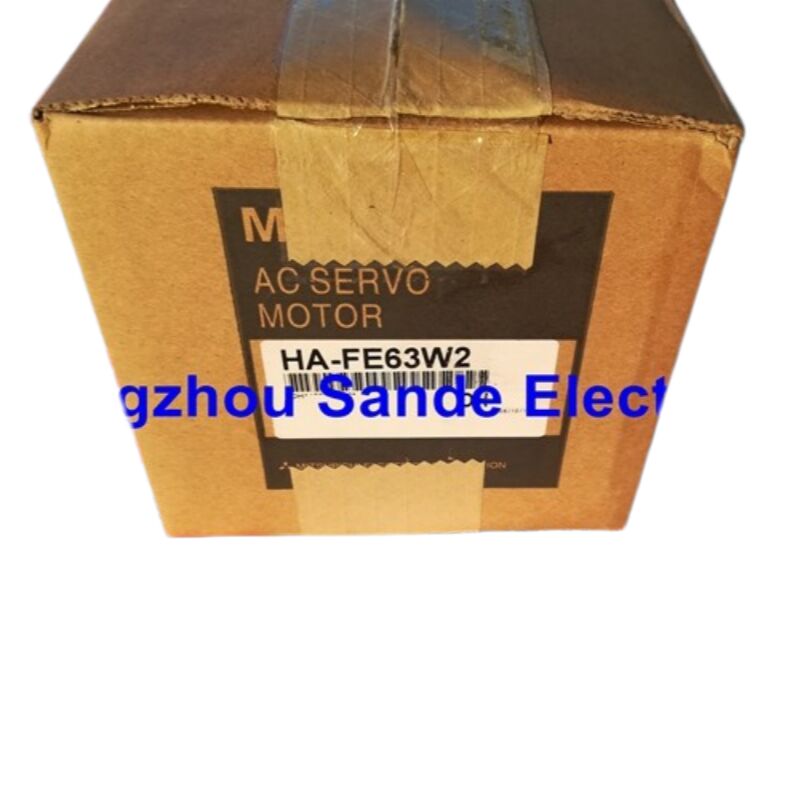

Motor servo Mitsubishi HA-FE63W2 — 600W, 3000 rpm, serie MELSERVO HA-FE

Descripción general

El Mitsubishi HA-FE63W2 (también conocido como HAFE63W2) es un servomotor de CA de 600 vatios de la serie MELSERVO HA-FE de Mitsubishi Electric, una familia de motores de baja inercia y pequeña capacidad diseñados para ejes de máquinas compactas donde la aceleración rápida y el posicionamiento preciso son las prioridades. Con una velocidad nominal de 3000 rpm, el HA-FE63W2 se sitúa en la cima de la línea HA-FE de pequeña capacidad, ofreciendo la mayor potencia de la serie, al tiempo que conserva la huella de brida compacta que hace que estos motores sean adecuados para espacios de instalación reducidos.

La serie HA-FE ocupa un papel específico en la historia del producto MELSERVO. Estos motores fueron diseñados para aplicaciones que necesitan una respuesta de bucle de velocidad ajustada y un posicionamiento repetible sin el volumen de un motor de capacidad media. La construcción de CA sin escobillas significa que no hay mantenimiento de escobillas, y el codificador sellado proporciona retroalimentación de posición que el amplificador MR-J2 emparejado utiliza para la conmutación en bucle cerrado completo. Los datos de identificación del motor almacenados en el codificador permiten al amplificador reconocer automáticamente el motor conectado al encenderse, una característica del MR-J2 que elimina la entrada manual de parámetros y reduce el riesgo de puesta en marcha.

El HA-FE63W2 es un producto descontinuado. Las unidades nuevas de stock antiguo siguen disponibles a través de proveedores especializados en excedentes industriales y servomotores, lo que lo convierte en el reemplazo correcto para máquinas existentes ya construidas alrededor de este motor y sus amplificadores emparejados.

Especificaciones clave

La serie HA-FE: Baja inercia por diseño

La relación de inercia — la relación entre la inercia de la carga y la inercia del motor — es uno de los factores más importantes en la estabilidad del sistema servo. Cuando la inercia de la carga es grande en relación con el motor, el bucle de control debe trabajar más para evitar el sobreimpulso y la oscilación, especialmente durante cambios de posición rápidos. La serie HA-FE aborda esto manteniendo baja la inercia del rotor, lo que amplía el rango de cargas que el motor puede manejar limpiamente sin necesidad de una gran desintonización de las ganancias del servo.

Para el HA-FE63W2 de 600W, esto significa que el motor puede acelerar y desacelerar cargas mecánicas pequeñas a medianas con un buen ancho de banda, respondiendo a los comandos del amplificador MR-J2 sin el retraso que de otro modo aparecería como error de posicionamiento o retraso en aplicaciones de ciclo rápido.

La configuración de montaje con brida es igualmente práctica. El motor se instala directamente contra el marco de la máquina o la cara de la caja de engranajes, con el eje sobresaliendo hacia la carga mecánica. No se requiere ningún soporte o adaptador externo para las instalaciones de brida estándar, lo que mantiene la alineación de la cadena de transmisión sencilla y reduce la conformidad mecánica entre el motor y la carga.

Emparejamiento del sistema: Amplificadores de la serie MR-J2

El HA-FE63W2 funciona con los amplificadores servo de la serie Mitsubishi MR-J2-60A — la clase de 600W de la línea MELSERVO-J2. La generación MR-J2 introdujo varias características que siguen siendo relevantes para los usuarios que mantienen instalaciones existentes:

Autoajuste en tiempo real. El amplificador MR-J2 monitorea continuamente la dinámica de la carga y ajusta las ganancias del servo en tiempo real, reduciendo la necesidad de ajuste manual de ganancias durante la puesta en marcha de la máquina o después de cambios mecánicos.

Reconocimiento automático del motor. Los datos de especificación del motor codificados en el codificador del HA-FE63W2 son leídos por el amplificador al inicio. Las conexiones de motor incorrectas activan una alarma en lugar de un funcionamiento incorrecto silencioso, una salvaguardia que es importante en máquinas multieje donde los errores de cableado son posibles.

Posicionamiento absoluto con E/S convencionales. Con la copia de seguridad de batería adecuada en el amplificador, la combinación MR-J2 y HA-FE63W2 puede mantener la posición absoluta a través de ciclos de encendido sin un módulo de codificador absoluto separado, simplificando el cableado en comparación con algunos sistemas competidores de la misma época.

El amplificador de la serie MR-J2 admite el modo de control de posición, el modo de control de velocidad y el modo de control de par, con posibilidad de cambio de modo dentro del mismo amplificador dependiendo de la interfaz de control en uso. Para la mayoría de las aplicaciones de posicionamiento — el caso de uso principal para un motor de eje de 600W — el control de posición a través de entrada de tren de pulsos de un controlador CNC o PLC es la configuración estándar.

Aplicaciones típicas

La combinación del HA-FE63W2 de 600W de potencia, 3000 rpm de velocidad y diseño de baja inercia apunta a aplicaciones con características específicas: carga moderada, tiempo de ciclo rápido, espacio de instalación limitado y un requisito de posicionamiento preciso y repetible.

Máquinas de perforación y enrutamiento de PCB utilizan múltiples ejes servo de pequeña capacidad para posicionar piezas de trabajo y portapinzas. La velocidad de respuesta es importante aquí: cuanto más rápido pueda el eje acelerar, moverse y estabilizarse, menor será el tiempo de ciclo por orificio.

Mesas giratorias de indexación de pequeña capacidad en centros de mecanizado o fijaciones dedicadas necesitan un posicionamiento angular preciso con una desaceleración limpia a la posición indexada. Los motores sin freno como el HA-FE63W2 dependen de la función de bloqueo servo del amplificador para mantener la posición en reposo, lo que funciona bien para la indexación horizontal donde las cargas de gravedad son mínimas.

Mecanismos de recogida y colocación en ensamblaje electrónico y automatización de laboratorio exigen movimientos rápidos de carrera corta con tiempos de estabilización consistentes. La baja inercia de la serie HA-FE es una ventaja aquí, ya que el motor puede invertir la dirección rápidamente sin el zumbido que aparecería con un rotor de mayor inercia bajo las mismas configuraciones de ganancia.

Ejes de avance en máquinas CNC pequeñas — especialmente donde el diseño de la máquina precede a marcos de motor más grandes — continúan utilizando motores de la serie HA-FE como equipo original, y el HA-FE63W2 sirve como motor de reemplazo directo cuando la unidad original falla.

Notas de adquisición para operadores de máquinas existentes

El HA-FE63W2 ya no está en producción. Esto tiene implicaciones directas para cualquiera que obtenga unidades para una instalación existente:

Las unidades de stock nuevo antiguo (NOS) son la coincidencia más cercana al equipo original, habiendo sido almacenadas sin usar desde su fabricación. Al comprar motores servo NOS, confirme que la batería del codificador (si corresponde) se ha mantenido o que la unidad ha sido verificada como funcional, ya que los datos de posición absoluta pueden perderse si la alimentación de respaldo ha estado ausente durante un período prolongado.

Las unidades reacondicionadas de instalaciones especializadas de reparación de servomotores ofrecen una alternativa al stock NOS. Un HA-FE63W2 debidamente reacondicionado habrá tenido los rodamientos reemplazados, el codificador limpiado o reparado, y los devanados probados para la integridad del aislamiento. Para aplicaciones de ciclo alto, un motor reacondicionado con rodamientos nuevos puede ofrecer una vida útil más larga que una unidad NOS cuyos rodamientos de grasa se han secado parcialmente durante el almacenamiento.

El HA-FE63W2 es no directamente intercambiable con series de motores Mitsubishi más nuevas como las familias HF o HG. Esos motores utilizan un protocolo de codificador diferente y requieren un amplificador de nueva generación a juego. Si se ha tomado la decisión de actualizar el sistema servo, el motor y el amplificador deben cambiarse como un par emparejado; conectar un motor más nuevo a un amplificador MR-J2 existente no funcionará.

Por qué la carga del eje es importante para las instalaciones HA-FE63

Los servomotores de pequeña capacidad tienen límites definidos en la carga radial y de empuje en el eje — fuerzas impuestas por transmisiones por correa, poleas, engranajes o desalineación de acoplamiento directo. Exceder estos límites acelera el desgaste de los rodamientos y puede introducir vibraciones en la retroalimentación del codificador, causando un comportamiento de control errático antes de que aparezca cualquier síntoma mecánico obvio.

Para motores montados con brida en la clase de capacidad del HA-FE63W2, la fuente más común de carga excesiva del eje es la tensión de la correa. Una correa de transmisión demasiado tensa impone una carga radial continua en el eje en el punto de contacto de la correa. Al instalar o reajustar la tensión de una correa en una transmisión HA-FE63W2, consulte la tabla de carga admisible de Mitsubishi para este motor y verifique que la tensión de la correa calculada en el radio de la polea no exceda la carga radial admisible.

Los ejes impulsados por acoplamiento son menos propensos a la sobrecarga radial pero son sensibles a la desalineación angular y paralela. La desalineación se traduce en un momento de flexión rotatorio en el eje, que tiene el mismo efecto que una carga puntual radial pero girando a la velocidad del motor. Incluso una pequeña desalineación de acoplamiento a 3000 rpm genera una carga significativa en los rodamientos; alinee cuidadosamente y vuelva a verificar después de la estabilización térmica.

Preguntas frecuentes

P1: ¿Qué amplificador servo es compatible con el HA-FE63W2?

El HA-FE63W2 está diseñado para usarse con amplificadores de la serie Mitsubishi MR-J2-60A — la clase de 600W de la línea MELSERVO-J2. No es compatible con amplificadores de la serie MR-J2S (que utilizan un protocolo de codificador diferente) ni con amplificadores de nueva generación MR-J3 / MR-J4 sin hardware adaptador adicional.

P2: ¿El HA-FE63W2 tiene un freno electromagnético?

No. El HA-FE63W2 base no incluye un freno electromagnético. Es adecuado para ejes horizontales o aplicaciones donde la función de bloqueo servo del amplificador proporciona una sujeción adecuada. Para ejes verticales o aplicaciones que requieren sujeción sin energía, se requiere una variante equipada con freno (denotada por un sufijo "B" en el número de modelo) o un mecanismo de freno externo.

P3: ¿Puede el HA-FE63W2 ser reemplazado por un motor Mitsubishi más nuevo?

No como un reemplazo directo. Los motores servo Mitsubishi más nuevos (series HF, HG) utilizan una interfaz de codificador diferente y solo son compatibles con los amplificadores más nuevos correspondientes. Para reemplazar el HA-FE63W2 por un equivalente moderno, tanto el motor como el amplificador MR-J2 deben reemplazarse simultáneamente con un par de nueva generación emparejado.

P4: El HA-FE63W2 figura como descontinuado, ¿todavía hay stock nuevo disponible?

Sí, las unidades de stock nuevo antiguo (NOS) continúan estando disponibles a través de distribuidores de excedentes industriales y proveedores especializados en servomotores. Estos son motores genuinos fabricados por Mitsubishi antes de su descontinuación que han sido almacenados adecuadamente. Al comprar, confirme las condiciones de almacenamiento del vendedor y si se ha verificado el estado del codificador/batería.

P5: ¿Qué significa "W2" en el número de pieza HA-FE63W2?

El sufijo "W2" denota una variante específica de configuración de cableado o conector dentro de la familia HA-FE63. Al obtener un reemplazo, especifique siempre el número de pieza completo — HA-FE63W2 — en lugar del HA-FE63 base solo, para garantizar el conector y la interfaz de cable correctos para el arnés de cableado existente de su máquina.
