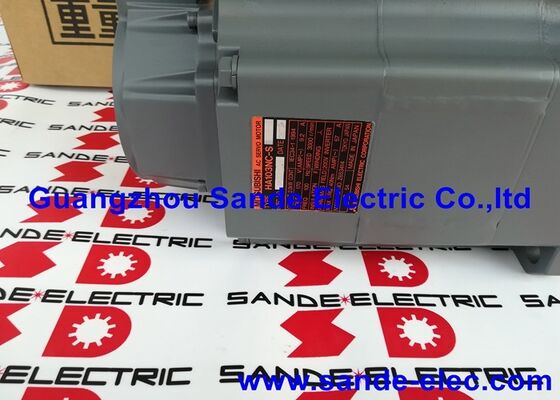

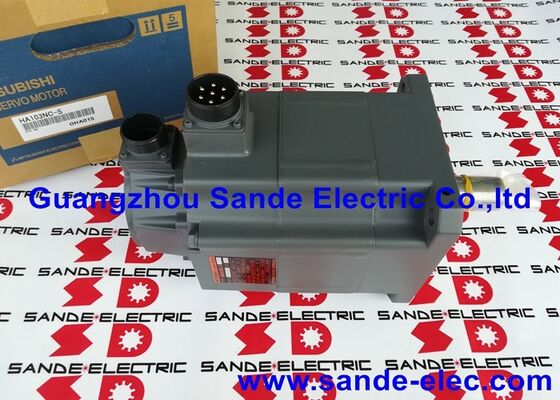

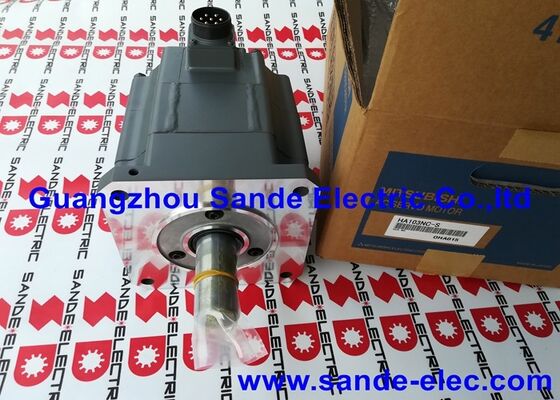

Motor AC Servo Mitsubishi HA103NC-S (HA1O3NC-S) — 2kW, 3000 rpm, Serie MELDAS HA-NC

Descripción general del producto

Número de pieza: HA103NC-S

También se hace referencia como: HA1O3NC-S / HA103NCS

Fabricante: Mitsubishi Electric

Serie: Serie MELDAS HA-NC

Número de especificación: 7Z134

El Mitsubishi HA103NC-S es un motor servo AC de 2 kilovatios diseñado específicamente para la plataforma CNC MELDAS de Mitsubishi. Mientras que los motores MELSERVO de propósito general están diseñados para uso en automatización industrial general, la serie HA-NC se desarrolló como una familia de motores dedicada a máquinas herramienta, adaptada a las unidades de servoaccionamiento de las series MDS-A y MDS-B y a los sistemas de control numérico MELDAS que impulsaron una generación de centros de mecanizado, tornos verticales y máquinas CNC multieje controladas por Mitsubishi.

Con 2 kW y una velocidad nominal de 3000 rpm, el HA103NC-S ocupa la posición de capacidad media en la familia HA-NC. Su corriente nominal de 9,2 A a 170 VCA refleja el punto de diseño del motor para un servicio de eje sostenido: entrega de par suficiente para los ejes de avance de corte mientras se mantiene la estabilidad térmica durante largos ciclos de producción.

Especificaciones eléctricas y de rendimiento

La serie MELDAS HA-NC: Diseñada para CNC, no para uso general

Existe una diferencia significativa entre los motores MELSERVO de propósito general de Mitsubishi (familias HC-SF, HC-SFS, HF, HG) y la serie HA-NC. Los motores HA-NC se desarrollaron como parte integral del ecosistema CNC MELDAS — la plataforma de control numérico para máquinas herramienta de Mitsubishi que impulsó una gran base instalada de centros de mecanizado y centros de torneado desde la década de 1990 hasta mediados de la década de 2000.

Estos motores se interconectan con las unidades de accionamiento MELDAS — principalmente los módulos servo de las series MDS-A y MDS-B — a través de un esquema de conexión dedicado documentado en los manuales de especificaciones servo MELDAS de Mitsubishi. La unidad de accionamiento lee la retroalimentación del encoder del OSE104 instalado en el HA103NC-S, y la unidad CNC MELDAS gestiona el bucle de posición completo como parte de su interpolación de ejes. Esta estrecha integración entre el motor, el accionamiento y el controlador CNC es la razón por la que los motores HA-NC son esencialmente no intercambiables con otras familias de servos: el protocolo de retroalimentación, la configuración de pines de conexión del accionamiento y las tablas de parámetros CNC asumen esta serie de motores específica.

La familia HA-NC también presenta una nota de hardware importante: estos motores utilizan imanes permanentes de ferrita. Los imanes de ferrita son susceptibles a la desmagnetización parcial bajo condiciones específicas: una colisión mecánica dura que aplica una carga de choque repentina al rotor, o una falla del servoaccionamiento que envía una ráfaga de corriente anormal a través de los devanados del motor. Un HA103NC-S desmagnetizado entregará un par reducido y puede presentar oscilaciones o inestabilidad durante la operación en bucle cerrado. Esto es recuperable: las instalaciones de reparación especializadas pueden remagnetizar motores con imanes de ferrita como parte de una reconstrucción completa, restaurando el rendimiento nominal. Sin embargo, es una consideración que distingue a estos motores de generación anterior de los diseños modernos con imanes de tierras raras.

Encoder OSE104

El OSE104 instalado en el HA103NC-S es un encoder óptico serial que proporciona retroalimentación de posición a la unidad de accionamiento MELDAS. La interfaz serial — en lugar de una salida de pulso paralelo A/B/Z — transmite datos de posición y velocidad como un paquete serial, lo que reduce el número de conductores del cable en comparación con el cableado de encoder paralelo, al tiempo que proporciona la resolución que el CNC MELDAS necesita para una interpolación de posición precisa.

El estado del encoder es fundamental para el rendimiento del HA103NC-S. Varias fallas comunes se originan en el encoder en lugar de en los devanados del motor: contaminación del disco óptico por migración de grasa de los rodamientos, grietas finas en el disco del encoder por eventos de choque o degradación de la salida LED por horas de servicio prolongadas. Un CNC MELDAS que informa una alarma de error de encoder en un eje HA103NC-S a menudo apunta al ensamblaje OSE104 en lugar de a una falla eléctrica en el motor mismo.

Para las máquinas en reparación, el encoder y el motor se suelen reparar juntos. El OSE104 está disponible como un artículo de reemplazo independiente, pero la instalación requiere una alineación cuidadosa del eje al encoder y un enrutamiento correcto del cable para evitar la fatiga por flexión en el conector.

Aplicaciones típicas en máquinas herramienta

El HA103NC-S era equipo estándar en centros de mecanizado de la marca Mitsubishi y aparece como equipo original en una gama de plataformas de mecanizado fabricadas en Japón que especificaban controles MELDAS. Las asignaciones típicas de ejes incluyen:

Ejes de avance de centros de mecanizado vertical (X, Y, Z). Los ejes de mesa X e Y de un centro de mecanizado vertical requieren motores capaces de un par sostenido durante operaciones de contorneado y desplazamiento rápido entre posiciones. Con 2 kW, el HA103NC-S tiene el tamaño adecuado para mesas de VMC de capacidad media, proporcionando el par necesario para la precarga del husillo de bolas, la fricción y las fuerzas moderadas de avance de corte en todo el rango de velocidad.

Ejes de paleta y mesa de centros de mecanizado horizontal. Las configuraciones HMC a menudo utilizan la serie HA-NC para el eje B rotativo o los ejes de posicionamiento de cambio de paleta donde el perfil de carga implica una alta demanda de par pico durante la indexación seguida de una retención sostenida en la posición indexada.

Ejes de indexación de torreta de torno CNC. En los centros de torneado controlados por Mitsubishi MELDAS, el accionamiento de indexación de la torreta requiere una aceleración rápida a una posición indexada y una retención positiva durante el corte. La salida de 2 kW y la velocidad nominal de 3000 rpm del HA103NC-S se adaptan bien a este ciclo de trabajo.

Ejes de mesa giratoria en plataformas multieje. Los accionamientos de mesa giratoria de cuarto eje en el rango de motores HA-NC dependen de la estrecha integración MELDAS para el contorneado sincronizado donde el eje rotativo debe interpolar con los ejes lineales simultáneamente.

Contexto de la familia HA-NC

La nomenclatura HA-NC sigue la convención de motores MELDAS de Mitsubishi, donde los dígitos intermedios indican la capacidad del motor. Dentro de esta familia:

El HA103NC-S y HA103NCB-S son idénticos en todos los aspectos eléctricos y mecánicos, excepto que la variante NCB añade un freno electromagnético de liberación por resorte y 24V CC, necesario para cualquier aplicación de eje vertical donde la gravedad causaría un descenso incontrolado al apagar el servo o perder energía.

Consideraciones de adquisición y reparación

El HA103NC-S ha estado fuera de producción durante varios años. Hay tres categorías de suministro disponibles en el mercado:

Nuevo de stock antiguo (NOS). Unidades genuinas fabricadas por Mitsubishi que nunca se han operado, almacenadas desde su producción original. Las unidades NOS no tienen desgaste operativo, pero pueden haber experimentado degradación de la grasa de los rodamientos o atenuación del LED del encoder debido al almacenamiento prolongado, ambos solucionables mediante inspección antes de la instalación.

Reacondicionado / reconstruido. La opción preferida para aplicaciones de alto ciclo. Un HA103NC-S debidamente reconstruido tendrá los rodamientos reemplazados, los imanes de ferrita remagnetizados al flujo nominal, el ensamblaje del encoder limpiado y verificado, el aislamiento de los devanados probado y el motor completo probado en funcionamiento contra un sistema de accionamiento MELDAS. El resultado es un motor cuya vida útil restante refleja la calidad de la reconstrucción en lugar de la antigüedad de la carcasa.

Reparación de unidades fallidas. Si la máquina está parada y solo está disponible el motor original, la reparación es una opción viable, siempre que el motor se envíe a una instalación con el equipo de prueba para verificar la salida del encoder y la capacidad de remagnetizar rotores de ferrita. Los talleres de reparación de servos de propósito general sin capacidad de prueba MELDAS pueden devolver un motor que pasa las pruebas eléctricas básicas pero falla bajo control MELDAS en bucle cerrado.

Notas de instalación para ingenieros de mantenimiento

La reinstalación de un HA103NC-S después del cambio de motor requiere atención a algunos puntos específicos del sistema MELDAS:

Enrutamiento del cable del encoder. El cable del encoder serial OSE104 debe enrutarse lejos del cable de alimentación del motor y de cualquier línea de conmutación de alta corriente. Pasar el cable del encoder en paralelo al cable de alimentación del motor a lo largo de una longitud considerable puede introducir interferencias en la señal serial, causando errores de comunicación intermitentes difíciles de rastrear.

Alineación del acoplamiento. El peso del HA103NC-S (aproximadamente 21,8 kg) y el bucle de posición MELDAS relativamente rígido significan que incluso una pequeña desalineación angular en el acoplamiento del husillo de bolas producirá una perturbación de par periódica a la frecuencia del eje. Alinee los acoplamientos a la tolerancia práctica más estricta y confirme que no hay descentramiento en el cubo del acoplamiento antes de apretar los pernos finales.

Verificación de parámetros MELDAS. Después del reemplazo, verifique que el parámetro del tipo de motor en el CNC MELDAS coincida con el HA103NC-S. Los parámetros incorrectos del motor afectan la sintonización del bucle de corriente y la escala del encoder; cualquiera de los dos puede producir oscilaciones, alarmas o una respuesta lenta que imita un problema mecánico.

Verificación de imanes antes de la instalación. En cualquier HA103NC-S usado o reacondicionado, una prueba de FEM sin carga (rotando lentamente el eje a mano y midiendo el voltaje en circuito abierto) proporciona una confirmación rápida de que los imanes de ferrita están en o cerca del flujo nominal. Un voltaje de FEM significativamente más bajo de lo esperado es un indicador confiable de desmagnetización parcial antes de que el motor se instale en la máquina.

Preguntas frecuentes

P1: ¿Qué unidades de servoaccionamiento son compatibles con el Mitsubishi HA103NC-S?

El HA103NC-S está diseñado para las familias de servoaccionamientos MELDAS de Mitsubishi, específicamente las unidades de accionamiento de las series MDS-A y MDS-B utilizadas en sistemas CNC MELDAS. No es eléctrica ni funcionalmente compatible con amplificadores servos de propósito general como las series MR-J2S o MR-J3, que utilizan diferentes protocolos de encoder y esquemas de conexión.

P2: ¿Qué proporciona el encoder OSE104 y se puede reemplazar por separado?

El OSE104 es un encoder óptico serial que proporciona retroalimentación de posición y velocidad a la unidad de accionamiento MELDAS. Está disponible como un componente de reemplazo separado, lo que permite renovar un encoder desgastado o dañado sin reemplazar el cuerpo completo del motor. Cualquier reemplazo de encoder debe ir seguido de una verificación de alineación y una prueba de funcionamiento contra el accionamiento MELDAS antes de devolver el eje a producción.

P3: El motor utiliza imanes de ferrita, ¿qué significa eso para el mantenimiento?

Los imanes de ferrita pueden perder fuerza de flujo magnético si el motor se somete a una colisión mecánica dura o a un evento de corriente anormal por una falla del accionamiento. Un rotor desmagnetizado produce una reducción del par y un comportamiento inestable en bucle cerrado. La condición es reparable — las instalaciones especializadas pueden remagnetizar servos con imanes de ferrita — pero significa que los eventos de colisión deben ir seguidos de una inspección del motor en lugar de simplemente volver a colocar el eje en su posición inicial y reanudar la producción.

P4: ¿Cuál es la diferencia entre el HA103NC-S y el HA103NCB-S?

La única diferencia es el freno electromagnético. El HA103NCB-S incorpora un freno de retención de liberación por resorte y 24V CC, necesario para ejes verticales donde el motor debe mantener la posición al apagar la alimentación o en parada de emergencia. El HA103NC-S no tiene freno y es adecuado para ejes horizontales o aplicaciones donde un contrapeso mecánico proporciona la fuerza de retención.

P5: ¿Es el HA103NC-S intercambiable con algún motor Mitsubishi fabricado actualmente?

No existe un reemplazo directo. Los motores servos Mitsubishi más nuevos (series HF, HG) utilizan diferentes protocolos de encoder y solo son compatibles con amplificadores MR-J3/J4 de generación actual. La migración a un equivalente moderno requiere reemplazar tanto el motor como la unidad de servoaccionamiento MELDAS simultáneamente, junto con las actualizaciones de parámetros MELDAS — esto es una actualización a nivel de sistema, no un cambio de motor.
