1608KL-05W-B59 | Ventilador de CC NMB Minebea de 40 mm: 24 V/9,5 CFM/alarma de 3 cables/rodamiento de bolas/enfriamiento CNC FANUC 30i/31i/32i
Ventilador compacto de CC de 40 mm para refrigeración de control CNC FANUC

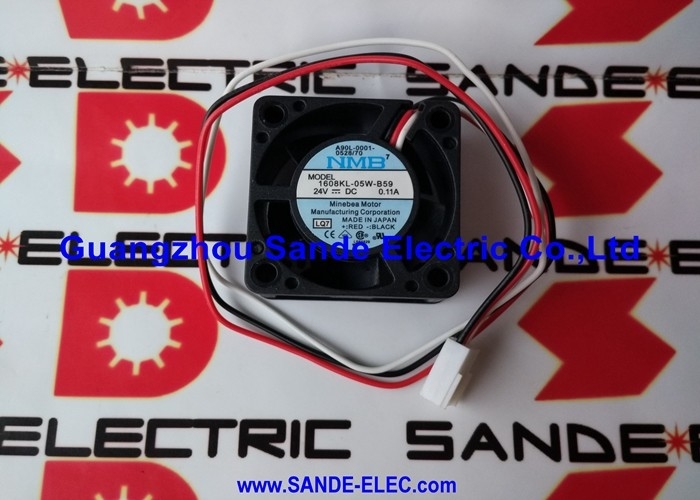

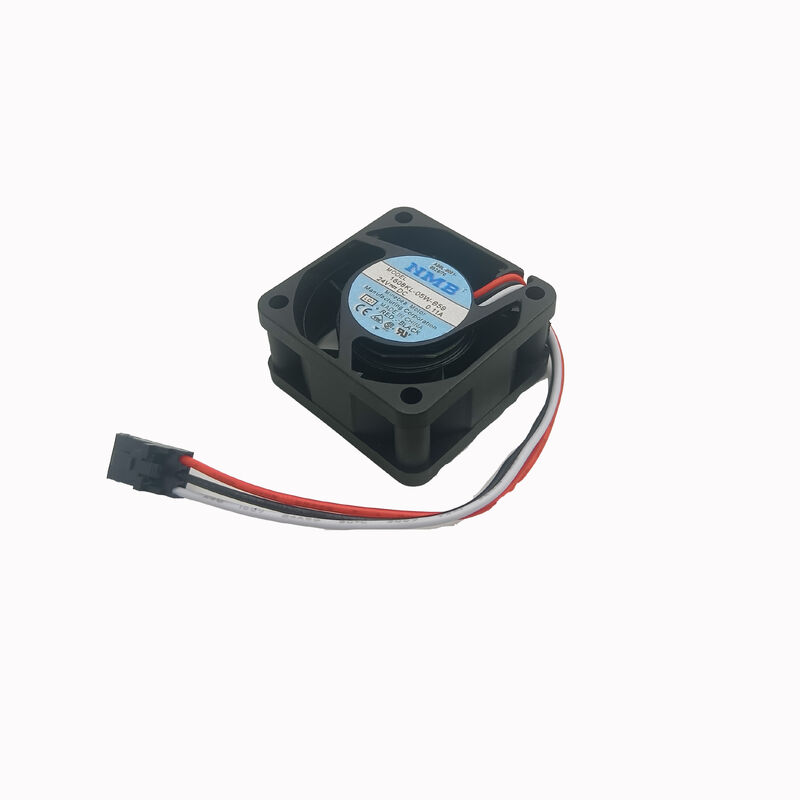

El 1608KL-05W-B59 es un ventilador axial de CC de 40 × 40 × 20 mm de NMB para la posición de montaje 4020 (40 mm de diámetro, 20 mm de profundidad): un ventilador compacto que sirve para aplicaciones de refrigeración a nivel de PCB, montadas en panel y para gabinetes de componentes electrónicos pequeños. Con 24 V y con una salida de sensor de rotor bloqueado de 3 cables, este ventilador está identificado específicamente como un ventilador de enfriamiento del sistema CNC de FANUC, con referencia cruzada al número de ensamblaje de FANUC A90L-0001-0528.
El factor de forma de 40 mm hace que este ventilador sea invisible en el contexto de gabinetes de unidades grandes: enfría módulos individuales, conjuntos de pantalla y PCB de control a corta distancia en lugar de ventilar un gabinete completo.
Especificaciones clave
| Parámetro | Valor |
|---|
| Dimensiones | 40×40×20mm |
| Voltaje | 24 VCC |
| Rango de operación | 20 V – 25,2 V |
| Actual | 0,08A – 0,11A |
| flujo de aire | hasta 9,5 CFM |
| Presión estática | 42,2Pa |
| Ruido | ≤33dB(A) |
| Cojinete | rodamiento de bolas |
| Vida L10 | 50.000 horas a 25°C |
| alambres | 3 |
| FANUC ref. | A90L-0001-0528 |
Sensor de rotor bloqueado de 3 cables: monitoreo de fallas del ventilador
El tercer cable proporciona la señal del sensor de rotor bloqueado, una característica fundamental para la integración del sistema CNC de FANUC:
Alarma del ventilador CNC FANUC:Los controles CNC de las series FANUC 30i, 31i y 32i monitorean la salida de velocidad del ventilador en el tercer cable de ventiladores de refrigeración como el 1608KL-05W-B59. Cuando la velocidad del ventilador cae por debajo del umbral, lo que indica una falla del rodamiento o un bloqueo del ventilador, el CNC genera una alarma de falla del ventilador. Esta alerta temprana permite al operador programar el mantenimiento antes de que se produzcan daños en el tablero de control relacionados con el calor.
Protección del rotor bloqueado:Si el ventilador está completamente calado (aspa bloqueada o cojinete atascado), la salida del rotor bloqueado indica velocidad cero. La mayoría de los sistemas CNC responden con una alarma inmediata en lugar de esperar a que se active la protección térmica, protegiendo los componentes electrónicos que enfría el ventilador.
Aplicaciones
Refrigeración del panel de control CNC FANUC:Los ventiladores de 40 mm de las series FANUC 30i/31i/32i controlan los conjuntos de pantalla y las posiciones de refrigeración del panel LCD.
Refrigeración del módulo de control de máquina herramienta CNC:Refrigeración dirigida para PCB individuales, tarjetas de control de ejes y placas de interfaz de servo dentro de los gabinetes de control CNC de FANUC.
Refrigeración de PCB para electrónica industrial:Aplicaciones generales de ventiladores de 24 V CC de 40 mm en controladores de automatización industrial, placas de interfaz de accionamiento y electrónica de control compacta.
Preguntas frecuentes
P1: ¿Qué modelos de FANUC utilizan 1608KL-05W-B59 (A90L-0001-0528)?
El 1608KL-05W-B59 está confirmado para configuraciones de control CNC FANUC Series 30i, 31i y 32i, específicamente para unidades de control tipo LCD y conjuntos de control CNC independientes (A02B-0303-C103 y números de conjunto relacionados). También se utiliza en configuraciones CNC avanzadas, incluidos centros de mecanizado de 5 ejes, sistemas de torno-fresado y controles de máquinas rectificadoras que utilizan estas series CNC.
P2: ¿Qué códigos de alarma de ventilador genera un 1608KL-05W-B59 fallido en un control FANUC?
Los controles CNC de FANUC con monitoreo del ventilador generan la alarma DS0300 (ventilador de enfriamiento detenido) o códigos de alarma del sistema equivalentes cuando la señal de velocidad del ventilador de 3 cables indica cero RPM. Esta alarma aparece como una advertencia amarilla o detiene el funcionamiento del eje según la configuración del sistema. Una alarma FANUC DS0300 en un control de la serie 30i/31i/32i apunta directamente al ventilador de refrigeración; primero verifique el ventilador de 40 mm.
P3: ¿Existe alguna diferencia entre 1608KL-05W-B59-L00 y 1608KL-05W-B59 sin sufijo?
El sufijo -L00 en el sistema de nombres de la NMB identifica la longitud del cable estándar; L00 generalmente indica una longitud de cable estándar (sin sufijo). Existen varias revisiones actuales de este ventilador (variantes de 0,08 A y 0,11 A). Antes de realizar el pedido, confirme la revisión actual requerida de la documentación de servicio del sistema FANUC o compare las especificaciones actuales de la etiqueta del ventilador original con las variantes disponibles.
P4: ¿Se puede instalar 1608KL-05W-B59 en cualquier orientación?
Sí, los ventiladores con rodamientos de bolas funcionan de manera confiable en todas las orientaciones de montaje (horizontal, vertical, invertida). La construcción de rodamientos de bolas de NMB mantiene la lubricación en cualquier orientación. En los conjuntos de panel de control FANUC, el ventilador se puede montar en varias orientaciones dependiendo de la configuración de control específica; el diseño del rodamiento de bolas no está restringido por orientación.
