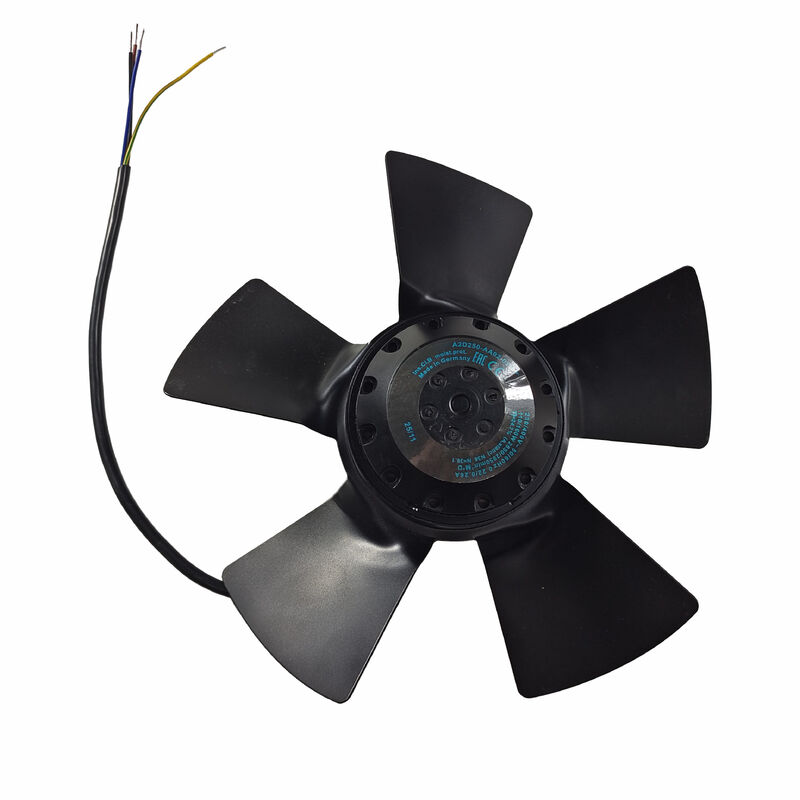

A2D250-AA02-02 Nuevo ventilador de enfriamiento axial

El A2D250-AA02-02 es un ventilador axial de CA de tres fases de 250 mm de ebm-papst, un fabricante líder mundial de ventiladores y motores para aplicaciones industriales, HVAC y de enfriamiento de equipos.Construido alrededor del motor M2D068-DF, este ventilador funciona a partir de un suministro trifásico de 400 V con conexión estelar, proporcionando un flujo de aire sustancial con un consumo de energía relativamente bajo.

El rendimiento dependiente de la frecuencia del ventilador (50Hz vs 60Hz de operación) lo hace adecuado para su despliegue a través de ambos 50Hz (Europa,En la actualidad, el sector de la electricidad está en la fase inicial de desarrollo, con un incremento de la producción de electricidad en la región., las diferencias de rendimiento documentadas.

El diseño del motor trifásico de 400 V del A2D250-AA02-02 ofrece ventajas operativas sobre los motores de ventilador monofásicos en entornos industriales:

• Torque de arranque automático:Los motores de inducción trifásicos generan par de arranque inherentemente del campo magnético giratorio creado por la fuente de alimentación con cambio de fase.con una capacidad de transmisión superior a 50 W.
• Entrega de par más suave:Los motores trifásicos producen un par de salida más suave y constante en comparación con los motores monofásicos, lo que resulta en una menor vibración en el conjunto del ventilador.
• Compatibilidad de suministro industrial estándar:400V trifásico es el voltaje de distribución industrial estándar en la mayor parte de Europa, partes de Asia y muchas instalaciones industriales en todo el mundo,que permite la conexión directa sin equipo adicional de conversión de voltaje.

• Refrigeración de gabinetes industriales:Gran gabinete eléctrico y refrigeración de interruptores donde se requiere un alto volumen de flujo de aire a presión estática moderada para eliminar el calor de la electrónica de potencia densamente empaquetada.
• Unidades de tratamiento de aire HVAC:Los ventiladores del sistema de ventilación y manipulación de aire de los edificios en los que el formato axial trifásico de 250 mm proporciona la capacidad de flujo de aire necesaria para los sistemas de circulación de aire comerciales e industriales.
• Refrijeramiento del equipo de proceso:Equipo de procesos industriales, sistemas de secado y aplicaciones de enfriamiento por aire forzado de intercambiadores de calor que utilizan motores de ventilador trifásicos integrados en el circuito de enfriamiento del equipo.
• Sistemas de refrigeración del generador y del motor:Aplicaciones de ventiladores de refrigeración auxiliares en grupos electrógenos industriales y sistemas de refrigeración de motores que requieren motores de ventiladores trifásicos robustos y de clasificación continua.

La especificación estándar A2D250-AA02-02 no indica el funcionamiento de la unidad de velocidad variable (VFD) en su configuración básica.Confirmar a partir de la documentación de ebm-papst si el motor M2D068-DF es adecuado para el control VFD o si se requiere una variante con capacidad de VFD de la familia A2D250El funcionamiento de un motor de inducción no calificado para uso VFD en el suministro de frecuencia variable puede causar tensión de aislamiento de armónicos de forma de onda de voltaje y corrientes de rodamiento.

El punto de funcionamiento de 60 Hz hace funcionar el motor a una velocidad más alta y una temperatura interna más alta (dentro de los 40 ° C máximos ambientales para 60 Hz vs 70 ° C para 50 Hz).El funcionamiento más cercano al límite térmico de un motor reduce la vida del aislamiento en relación con el funcionamiento con más margen térmicoPara las instalaciones en las que la temperatura ambiente es constantemente inferior a 40°C, ambos puntos de funcionamiento de frecuencia proporcionan su respectiva vida útil nominal; para temperaturas ambientales más altas,La operación de 50 Hz proporciona un margen térmico adicional.

La configuración estándar admite el montaje horizontal del eje o el montaje vertical del rotor en la parte inferior.Confirme con la documentación de ebm-papst si el número de pieza estándar A2D250-AA02-02 incluye esta opción o si se requiere una variante de número de pieza diferente para la orientación del rotor en la parte superior.

IP44 protege contra salpicaduras de agua desde cualquier dirección, pero no está clasificado para chorros de agua directos, lavado a alta presión o sumersión.Los lugares de instalación adecuados incluyen los gabinetes industriales interioresPara los ambientes de lavado, las instalaciones expuestas al aire libre sujetas a fuertes lluvias o a pulverización directa,o cualquier aplicación que requiera una mayor protección contra la entrada, confirme a partir de la gama de productos de ebm-papst si hay disponible una variante de la serie A2D250 con una calificación IP más alta.
