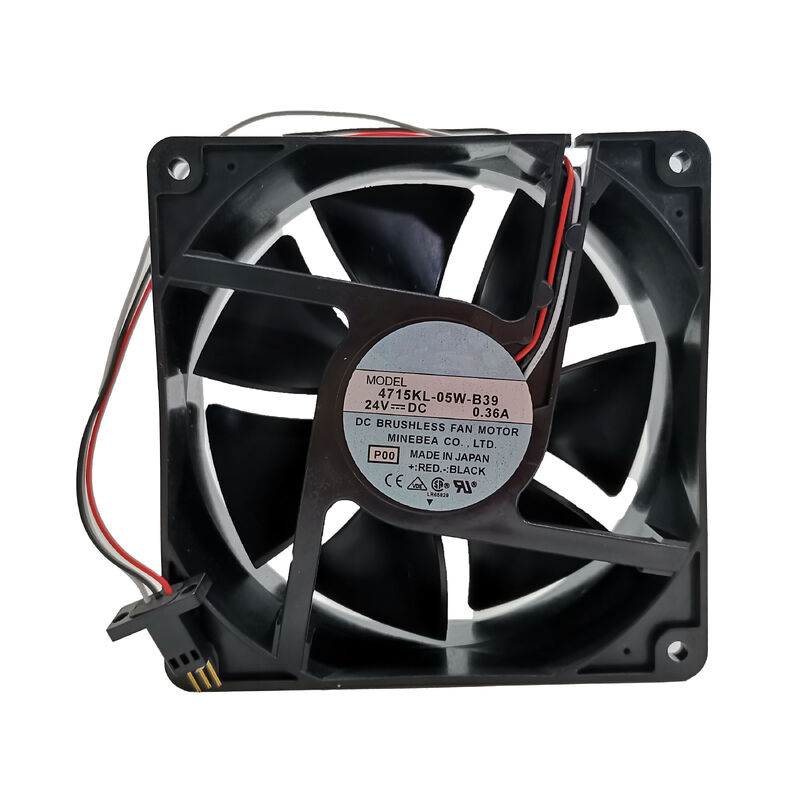

Nuevo 4715KL-05W-B39 NMB-MAT ventilador de enfriamiento 24vdc 0.40A

4715KL-05W-B39 | Ventilador de refrigeración NMB Minebea de 24 V CC: 119 mm / 108 CFM / 2950 RPM / Rodamiento de bolas / Alarma de 3 cables / CNC FANUC

Ventilador industrial NMB de 24 V CC con señal de alarma de rotor bloqueado

El 4715KL-05W-B39 es un ventilador de refrigeración axial de 24 V CC de NMB Technologies: un ventilador industrial de 119 mm que ofrece un flujo de aire de 108 CFM a 2950 RPM con una señal de alarma de rotor bloqueado de tercer cable. Este no es un simple ventilador de 2 cables: el cable de señal de alarma permite que el sistema host detecte una falla del ventilador y genere una falla antes de que el equipo que está enfriando alcance una temperatura crítica.

El suministro de 24 V CC coincide con la distribución de energía del gabinete de control industrial: el mismo suministro de 24 V utilizado para PLC, sensores y electrónica de control, lo que elimina la necesidad de un voltaje de suministro dedicado para el ventilador de enfriamiento.

Especificaciones clave

Señal de alarma de 3 cables: detección de falla del ventilador

El tercer cable del 4715KL-05W-B39 proporciona una señal de alarma de rotor bloqueado, la característica que distingue a este ventilador de los ventiladores de refrigeración básicos de 2 cables:

Cómo funciona:El cable de señal de alarma emite una señal lógica (normalmente de colector abierto) que pulsa a una frecuencia proporcional a la velocidad del ventilador. Cuando la velocidad del ventilador cae por debajo de aproximadamente el 50% de la velocidad nominal (debido a una falla del rodamiento, a un rodamiento atascado o a un flujo de aire bloqueado), el controlador detecta el cambio de señal y puede generar una falla o advertencia del sistema.

Detección temprana de fallos:La falla de los cojinetes en los ventiladores generalmente progresa gradualmente: el desgaste inicial de los cojinetes provoca una reducción de la velocidad antes de una falla total. La alarma de 3 cables permite que el controlador del sistema detecte esta degradación y active una alerta de mantenimiento antes de que una falla catastrófica del ventilador provoque un sobrecalentamiento del sistema.

Integración CNC de FANUC:Los controles CNC de FANUC y los módulos de servoaccionamiento con la referencia de ventilador FANUC A90L-0001-0509 utilizan la salida de señal de alarma para generar alarmas de falla del ventilador, alertando a los operadores para programar el mantenimiento antes de que ocurran daños relacionados con el calor.

Aplicaciones

CNC FANUC y refrigeración por servoaccionamiento:Reemplazo de ventiladores en gabinetes de control FANUC con referencia A90L-0001-0509: servoamplificadores, módulos de control de ejes y conjuntos de procesadores CNC refrigerados por ventiladores de 24 VCC con monitoreo de señal de alarma.

Gabinetes de variadores e inversores industriales:Ventiladores de refrigeración alimentados por 24 V en gabinetes VFD, gabinetes de servoamplificadores y paneles de control de automatización que requieren refrigeración monitoreada por alarma.

Equipos de servidores y telecomunicaciones:Equipos de red de alto rendimiento y chasis de servidor que requieren ventiladores de 24 VCC de funcionamiento continuo con detección de rotor bloqueado.

Controladores de automatización industrial:Gabinetes de PLC, hardware SCADA y sistemas informáticos industriales que requieren refrigeración monitoreada.

Preguntas frecuentes

P1: ¿A qué se conecta la salida de señal de alarma del 4715KL-05W-B39?

La señal de alarma se conecta a una entrada digital en el variador o controlador; la entrada monitorea la salida de pulsos del ventilador. Los amplificadores FANUC con referencia de ventilador A90L-0001-0509 tienen una entrada de alarma de ventilador dedicada que lee la señal del tercer cable. Si la frecuencia del pulso cae por debajo del umbral que indica una falla del ventilador, el variador genera un código de alarma del ventilador. En sistemas sin una entrada de alarma de ventilador dedicada, un circuito de monitoreo de ventilador separado (contador o convertidor de frecuencia a voltaje) puede procesar la señal.

P2: ¿Se puede utilizar el 4715KL-05W-B39 como ventilador de 2 cables dejando el cable de alarma desconectado?

Sí, el ventilador funcionará normalmente solo con los cables V+ y V− conectados. El tercer cable se puede dejar desconectado (flotando) sin afectar el funcionamiento del motor del ventilador. Sin embargo, desconectar el cable de alarma elimina la capacidad de detección de fallas del ventilador: un ventilador fallado no generará una alarma y se producirá un exceso de temperatura en el equipo sin previo aviso.

P3: ¿Qué rango de temperatura ambiente se aplica al 4715KL-05W-B39?

La clase B39 funciona de -10°C a +70°C (rango B10 a B40). La temperatura de almacenamiento es de -40°C a +70°C. El rango de temperatura de funcionamiento B39 se adapta a temperaturas ambiente de gabinetes de variadores industriales de hasta 70 °C, lo que puede ocurrir en gabinetes mal ventilados o en ambientes industriales con temperatura ambiente alta. Confirme en el manual de instalación del variador que la temperatura ambiente del gabinete se mantenga dentro de este rango.

P4: ¿Cómo se compara el 4715KL-05W-B39 (CC, 108 CFM) con el 4715PS-20T-B30 (CA, 102 CFM) en el mismo gabinete?

Ambos son ventiladores de 120 mm con flujo de aire similar (108 frente a 102 CFM), que se diferencian principalmente en el voltaje de suministro (24 V CC frente a 200 V CA). El ventilador de CC ofrece señal de alarma y un rango operativo de voltaje más amplio; el ventilador de CA requiere un suministro directo de 200 V. La selección depende del voltaje de suministro disponible en el gabinete y de si se requiere monitoreo de alarma del ventilador. En gabinetes con 24 V y 200 V disponibles, se prefiere el DC 4715KL con monitoreo de alarma para equipos críticos.
