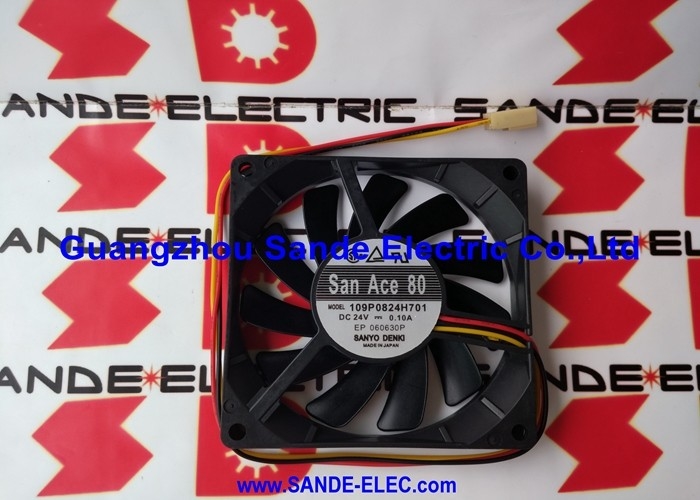

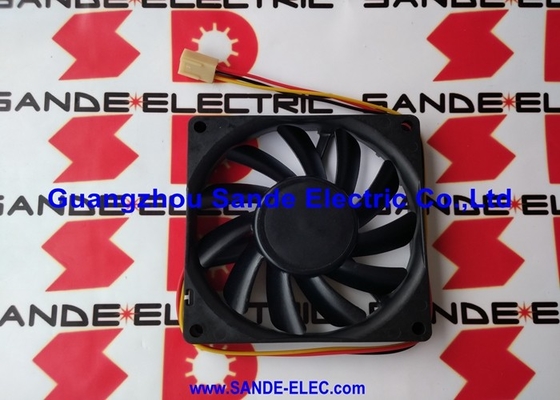

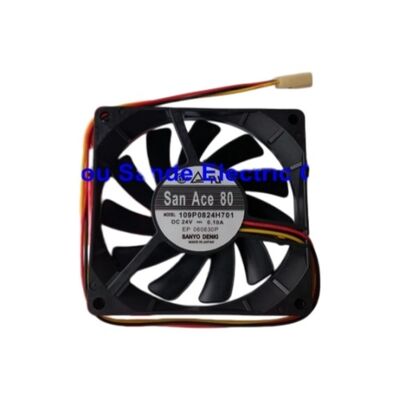

109P0824H701. Sanyo Denki San Ace 80 Fan delgado 80×80×15mm / 24V / 32.1 CFM / 31 dB / rodamiento de bolas
San Ace 80 Slim Performance silenciosa en 15 mm de profundidad
El 109P0824H701 es el ventilador delgado de 80 mm de Sanyo Denki de la serie San Ace 80 un ventilador tubular axial de 15 mm de profundidad que ofrece 32.1 CFM a una silenciosa 31 dB ((A) de una fuente de 24 V.La profundidad de 15 mm es la característica que define: donde los ventiladores estándar de 80 mm tienen una profundidad de 25 mm o 38 mm, el 109P0824H701 cabe en recintos poco profundos, ranuras de ventilación estrechas,y posiciones de paneles con espacio limitado donde un ventilador de 80 mm de profundidad estándar no despejaría.
El consumo de energía de 2,4 W y el consumo de corriente de 100 mA hacen que este sea uno de los ventiladores industriales de 80 mm más eficientes, relevantes cuando varios ventiladores comparten una fuente de alimentación de 24 V con un presupuesto de corriente total limitado.
Especificaciones clave
| Parámetro |
Valor |
| Las dimensiones |
Las demás partidas de los demás materiales |
| Válvula de tensión |
24 V de corriente continua |
| Rango de funcionamiento |
14V 27.6V |
| En la actualidad |
El valor de las emisiones |
| El poder |
2.4W |
| Velocidad |
Las demás partidas |
| Flujo de aire |
32.1 CFM (0,899 m3/min) |
| Ruido |
31.0 dB (A) |
| Cubierta |
Rodamientos de bolas |
| La vida |
40,000 horas |
| Certificaciones |
Las empresas de la UE deben tener en cuenta los siguientes criterios: |
Sensor de velocidad de 3 alambres para monitoreo
El tercer cable emite una señal de tacómetro (sensor de pulso) proporcional a la velocidad del ventilador:
Control de la velocidad:La salida de tach permite que el sistema host monitoree las RPM reales del ventilador, confirmando que el ventilador está funcionando a la velocidad correcta y detectando una reducción gradual de la velocidad por el desgaste del rodamiento antes de una falla completa.
Alarma de fallas del ventilador:Los sistemas con monitoreo de fallas del ventilador usan la señal de tach para detectar fallas del ventilador.la frecuencia de salida del pulso es de aproximadamente 103 Hz (si hay dos pulsos por revolución) ¢ bien dentro de la capacidad de las entradas de tiempo del microcontrolador estándar.
Aplicaciones
Equipo de servidores y centros de datos:Refrigeración de servidores de cuchillas, chasis de servidores de 1U y 2U, y equipos de red que utilizan ventiladores delgados de 80 mm en posiciones de bastidores limitadas en altura.
Infraestructuras de telecomunicaciones:Electrónica de la estación base, equipos de oficina central y chasis de red de nivel operador que requieren ventiladores delgados con larga vida útil y monitoreo de taquicardia.
Los paneles de control industriales:Refrigeración por panel en controladores de automatización, electrónica de accionamiento y gabinetes de computadoras industriales con una profundidad limitada de la cavidad del ventilador.
Electrónica de equipos médicos:Suministro de energía y refrigeración electrónica en dispositivos médicos compactos donde se requiere un funcionamiento silencioso (31 dB) y una certificación UL.
Preguntas frecuentes
P1: ¿Por qué elegir el ventilador 109P0824H701 de 15 mm de profundidad en lugar de un ventilador de 80 mm de 25 mm de profundidad?
La razón principal es física: cuando la profundidad de la cavidad del ventilador disponible es de 15 ∼ 24 mm, un ventilador de 25 mm no cabe.El 109P0824H701 también es más silencioso que muchos ventiladores de 25 mm con el mismo voltaje el rango de ruido de 31 dB ((A) refleja la carga de la hoja inferior en un girador delgado. Compromiso: menos flujo de aire que un ventilador de profundidad completa a un voltaje similar. Confirme que el CFM reducido cumple con el requisito térmico antes de especificar la variante delgada.
P2: ¿En qué se basa la vida útil de 40.000 horas?
La vida útil de Sanyo Denki es de 40.000 horas a una temperatura de funcionamiento asumida.la vida útil real puede ser significativamente más corta que a 25°CEn las instalaciones en las que la temperatura ambiente de la cavidad del ventilador es elevada (30-50°C), la vida útil se reduce proporcionalmente.Se prefiere el reemplazo planificado en el próximo mantenimiento programado a la operación hasta el fallo..
P3: ¿El voltaje mínimo de funcionamiento de 14 V afecta significativamente el rendimiento?
A 14V (58% de 24V nominal), el ventilador funciona a aproximadamente 1800 RPM bien por debajo de la velocidad nominal, con un flujo de aire reducido.el ventilador arranca con fiabilidad y mantiene la rotación a 14 VEl límite superior de 27,6 V (115% de 24 V) proporciona un funcionamiento seguro en condiciones de sobrevoltaje transitorio.
P4: ¿Es el 109P0824H701 un reemplazo directo de otros ventiladores de 80×80×15 mm de la misma clase de voltaje?
La compatibilidad física requiere que coincidan las dimensiones de la cara de 80 × 80 × 15 mm y el suministro de corriente continua de 24 V.La compatibilidad eléctrica requiere que el conector de 3 alambres del ventilador de reemplazo coincida con el conector de apareamiento en el equipo. Algunos ventiladores usan carcasas de conectores diferentes.Confirme que la dirección de rotación de la hoja coincide con la original: la dirección inversa del flujo de aire reduce el enfriamiento efectivo.Las variantes de la serie Sanyo Ace 80 de Sanyo Denki cubren un rango de velocidades y niveles de flujo de aire dentro de la misma huella de 80 × 80 × 15 mm.
