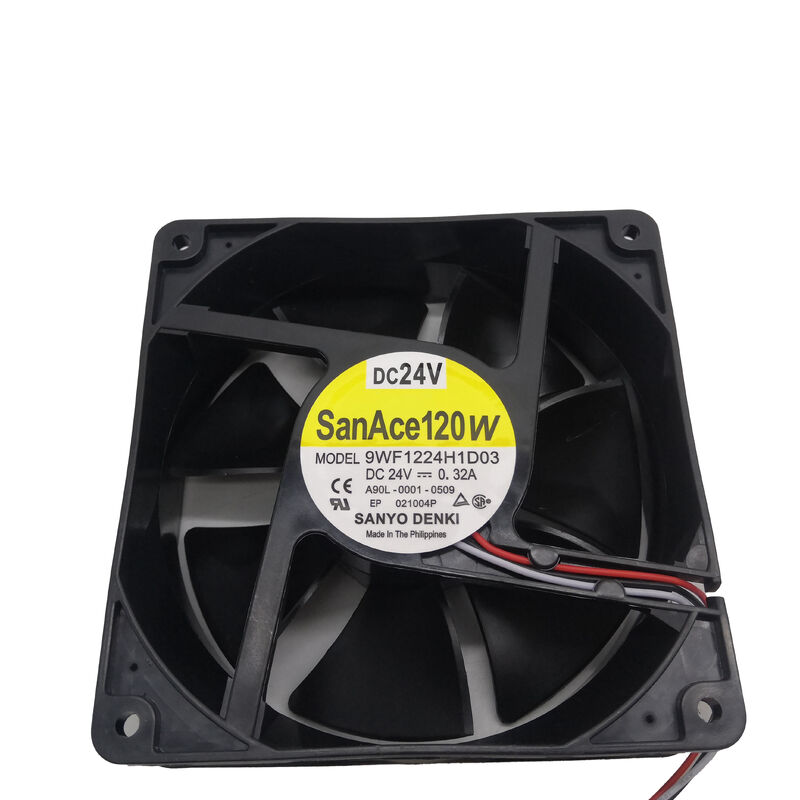

SANYO Denki SanAce120WF Ventilador de flujo axial DC24V 0.32A 9WF1224H1D03 9WF1224H1DO3 precio barato

9WF1224H1D03∙ Sanyo Denki SanAce120 W Ventilador a prueba de aceite 24V / 0.32A / 254 CFM / 120mm / 3 alambres / rodamiento de bolas

Ventilador industrial a prueba de aceite

El 9WF1224H1D03 es el ventilador Sanyo Denki SanAce120 W a prueba de aceite de 24 V DC un ventilador de 120 mm diseñado específicamente para entornos donde los ventiladores estándar fallan por contaminación de aceite.los gabinetes de servoacción adyacentes a los sistemas de refrigerante, y los ambientes de niebla de aceite en las instalaciones de metalurgia exponen a los ventiladores de enfriamiento al aceite lubricante, a la niebla de aceite de corte y a los aerosoles de refrigerante.Un ventilador estándar absorbe este aceite en sus devanados del motor y los sellos del rodamiento con el tiempo, causando eventualmente la falla del aislamiento del motor o la falla prematura del rodamiento.

The oil-proof ("W" series) construction seals the motor and bearing cavities against oil ingress — the 9WF1224H1D03 maintains its electrical insulation integrity and bearing lubrication in these contaminated environments.

Especificaciones clave

Sensor de pulso de 3 alambres ∙ Control de velocidad con protección

Producción del sensor de pulso:El tercer cable proporciona una señal de pulso proporcional a la velocidad del ventilador el sistema de acogida (amplificador o controlador de accionamiento FANUC) monitorea esta frecuencia de pulso para confirmar el funcionamiento del ventilador.

Protección del rotor bloqueada:Si el ventilador se paraliza, el circuito de protección del rotor bloqueado evita el agotamiento del motor de CC al limitar la corriente.Esta característica protectora mantiene la integridad del motor incluso en caso de bloqueo temporal de la hoja por acumulación de contaminantes.

Protección de polaridad inversa:El circuito del motor resiste la conexión inversa accidental durante la instalación o el mantenimiento.

Aplicaciones

El sistema de refrigeración del servoamplificador FANUC CNC:A90L-0001-0509 reemplazo de ventilador en los módulos de servoamplificadores de las series FANUC Alpha y Beta 9WF1224H1D03 es el ventilador Sanyo Denki confirmado como el componente de refrigeración especificado por FANUC.

Los demás aparatos para la fabricación de máquinas y aparatos para la fabricación de maquinaria:Casas de accionamiento por servo y por husillo montadas en o adyacentes a centros de mecanizado CNC y centros de torneado, donde la niebla de aceite del área de corte penetra en el armario a pesar del sellado del gabinete.

Refrigeración de la fuente de alimentación en ambientes contaminados por petróleo:Fuentes de alimentación industriales, etapas de alimentación de equipos de soldadura y fuentes de alimentación de corte de plasma que operan en entornos de trabajo de metales con niebla de petróleo.

Las demás máquinas para la fabricación de máquinas de triturar o de afilar:Casas eléctricas de máquinas de rectificación y afilado de precisión donde la niebla del líquido de rectificación y el vapor del lubricante de aceite llegan a los ventiladores de enfriamiento.

Preguntas frecuentes

P1: ¿Cuál es la clasificación a prueba de aceite de 9WF1224H1D03? ¿Tiene una clasificación IPxx?

Sanyo Denki's W-series oil-proof designation indicates motor winding and bearing sealing for oil mist and splash environments — it is not typically assigned a specific IP rating in the same format as enclosure protection classificationsLa construcción a prueba de aceite proporciona protección contra la niebla de aceite, salpicaduras de luz y contacto con aerosoles de aceite en lugar de sumersión de aceite.Confirmación de la documentación técnica de la serie 9WF de Sanyo Denki.

P2: ¿Qué alarma de accionamiento de FANUC indica que el ventilador 9WF1224H1D03 (A90L-0001-0509) ha fallado?

Los servoamplificadores FANUC que controlan la salida de pulso de 3 cables generan alarmas SV0430 (fallo del ventilador de enfriamiento) o alarmas del ventilador del amplificador equivalentes cuando la señal de velocidad cae a cero.La alarma puede permitir el funcionamiento continuo a una carga reducida o iniciar un apagado de protección en función de la configuración de los parámetros FANUC.Reemplace el ventilador y restablezca la alarma para restablecer el funcionamiento completo.

P3: ¿Se puede instalar 9WF1224H1D03 en una aplicación estándar (no resistente al aceite)?

Sí, un ventilador a prueba de aceite proporciona el mismo o mejor rendimiento que un ventilador estándar en un entorno seco.El flujo de aire 254 CFM y 40,000 horas de vida útil se aplicarán independientemente de si la instalación se encuentra en un entorno contaminado o limpio.

P4: ¿Cuál es el sorteo actual de 9WF1224H1D03 en inicio versus estado estacionario?

Los ventiladores sin escobillas de CC pueden absorber brevemente una corriente de entrada más alta al arranque La corriente de estado estacionario es 0.32A a 24 V nominal. Las fuentes de alimentación o los fusibles del circuito de alimentación del ventilador deberán adaptarse a la entrada sin falsear el arranque. Una fuente nominal de al menos 0,5 ‰ 1.0A continua para el carril de alimentación de 24 V del 9WF1224H1D03 es adecuada para manejar transientes de arranque.
