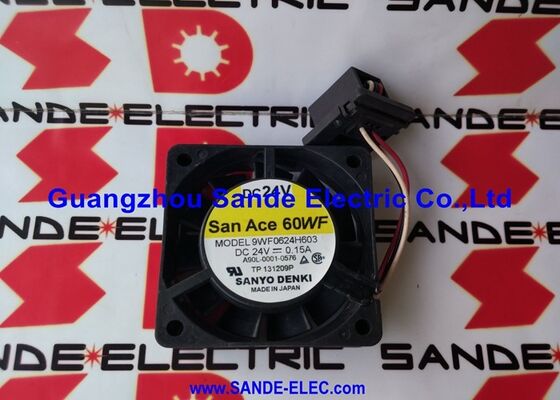

Sanyo SanAce60WF DC 24V 0.15A Ventilador impermeable 9WF0624H603 9WFO624H6O3

FANUC 9WF0624H603 | Ventilador de refrigeración del sistema de 24 VCC: 0,15 A / 60 × 60 × 20 mm / Gabinetes de accionamiento y CNC FANUC

Gestión térmica para hardware de control FANUC

El 9WF0624H603 es un ventilador de refrigeración sin escobillas de 24 VCC en un factor de forma estándar de 60 × 60 × 20 mm, que se utiliza en todas las unidades de control CNC, módulos de servoamplificador y conjuntos de paneles del operador de FANUC para mantener las temperaturas de funcionamiento dentro de los límites nominales. Con 0,15 A extraídos de un suministro de 24 V (3,6 W), proporciona flujo de aire sobre componentes electrónicos que generan calor sin un consumo significativo de energía.

Los ventiladores de refrigeración son elementos de desgaste en los sistemas de control FANUC. El desgaste de los cojinetes en el motor del ventilador es uno de los eventos de mantenimiento evitables más comunes en el servicio del gabinete CNC: un ventilador que se desacelera o que funciona de manera intermitente permite que la temperatura aumente gradualmente, lo que produce una degradación del rendimiento o alarmas del accionamiento antes de que se produzca un apagado térmico completo. Muchas unidades amplificadoras y CNC de FANUC muestran códigos de alarma del ventilador de refrigeración cuando la velocidad del ventilador cae por debajo de un umbral; otros detectan el fallo del ventilador sólo por sobrecarga térmica.

Reemplazar el 9WF0624H603 a la primera señal de aumento de ruido, reducción del flujo de aire o un código de alarma del ventilador es significativamente menos perjudicial que lidiar con una falla de la unidad inducida térmicamente.

Especificaciones clave

Notas de instalación y reemplazo

El 9WF0624H603 se conecta al suministro de 24 V de la unidad principal a través de su conector de cable. Antes de instalar el ventilador de repuesto, confirme que el tipo de conector y la asignación de pines coincidan con el cabezal del ventilador de la unidad. El suministro de 24 V debe provenir de la fuente correcta en el sistema de control; no lo conecte a un suministro con clasificación incorrecta.

Monte el ventilador en la misma orientación que el original: la dirección del flujo de aire (entrada o salida) es importante para una refrigeración eficaz. La mayoría de los ventiladores de panel y accionamiento FANUC aspiran aire a través de los componentes generadores de calor desde el lado de entrada. Invertir la dirección del ventilador reduce significativamente el enfriamiento efectivo.

Después de la instalación, encienda el sistema y confirme que el nuevo ventilador gira inmediatamente al inicio. Un ventilador que duda al arrancar tiene una falla en el rodamiento desde el principio; reemplácelo nuevamente antes de ejecutar el sistema.

Preguntas frecuentes

P1: ¿Con qué frecuencia se debe reemplazar el ventilador de refrigeración FANUC?

FANUC normalmente recomienda reemplazar los ventiladores de refrigeración cada 2 o 3 años en entornos normales de producción continua, o ante la primera señal de ruido en los rodamientos, velocidad reducida o un código de alarma del ventilador. En entornos de alta temperatura ambiente o líneas de producción que ejecutan varios turnos, es prudente realizar una inspección y un reemplazo tempranos.

P2: El CNC muestra una alarma del ventilador de refrigeración. ¿Significa esto que el 9WF0624H603 se ha detenido por completo?

No necesariamente: los circuitos de alarma del ventilador FANUC detectan cuando la velocidad del ventilador cae por debajo de un umbral, lo que puede ocurrir antes de que el ventilador se detenga por completo. Un ventilador que funciona a la mitad de velocidad todavía consume corriente, pero es posible que no proporcione suficiente flujo de aire. Reemplace el ventilador cuando aparezca la alarma en lugar de esperar a que falle por completo.

P3: ¿El 9WF0624H603 es específico de FANUC o puede reemplazarlo un ventilador estándar de 60 mm y 24 V CC?

El 9WF0624H603 es un ventilador especificado por FANUC con un conector y una orientación definidos. En algunas aplicaciones se puede utilizar un ventilador sin escobillas estándar de 60 mm y 24 V CC con flujo de aire equivalente si el conector y la dirección del flujo de aire coinciden. Sin embargo, un ventilador FANUC genuino garantiza una instalación correcta del conector y cumple con las especificaciones de diseño originales. Confirme el tipo de conector y la dirección del flujo de aire antes de sustituir una unidad que no sea FANUC.

P4: El ventilador está funcionando pero el variador aún muestra una alarma térmica. ¿Qué se debe comprobar?

Confirme que el ventilador esté proporcionando un flujo de aire adecuado: un ventilador que gira lentamente debido a un cojinete parcialmente defectuoso o a una entrada/salida obstruida puede no mover suficiente aire a pesar de que parezca estar funcionando. Verifique que la entrada del ventilador no esté bloqueada por escombros o cables. Verifique que la circulación general de aire del gabinete del variador sea adecuada y que la temperatura ambiente esté dentro del rango especificado para el variador.

P5: ¿De dónde se obtiene el 9WF0624H603?

A través de los canales de servicio autorizados por FANUC y el mercado posventa de repuestos de FANUC: proveedores de servicios CNC y especialistas en mantenimiento de variadores. Confirme la designación del modelo 9WF0624H603 en la etiqueta del ventilador instalado. Los ventiladores con dimensiones similares pero diferente voltaje o tipo de conector no son compatibles.
