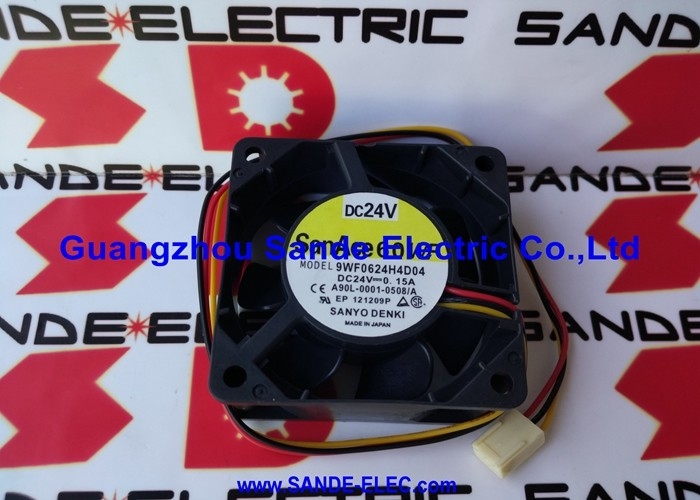

A90L-0001-0508/A Ventilador Sanyo 24V CC 0.15A 9WF0624H4D04 9WFO624H4DO4

Sanyo Denki 9WF0624H4D04 | Ventilador tubular axial SanAce 60WF: 24 V CC / 0,15 A / 3,6 W / 60 × 25 mm / 3 cables / Descontinuado

SanAce 60WF: marco de 25 mm de profundidad para un mayor flujo de aire

El 9WF0624H4D04 es un ventilador tubular axial Sanyo Denki SanAce serie 60WF. Sanyo Denki es uno de los principales proveedores OEM de ventiladores de refrigeración de FANUC para su uso dentro de unidades de control CNC, módulos de servoamplificador y gabinetes de unidades: el 9WF0624H4D04 es un componente de Sanyo Denki que aparece en las referencias de piezas de FANUC en la documentación de servicio de la máquina.

La profundidad del cuerpo de 25 mm distingue a este ventilador del formato SanAce más delgado de 20 mm. La profundidad adicional proporciona más área de paso de las aspas con el mismo diámetro de 60 mm, lo que aumenta el volumen del flujo de aire para posiciones de enfriamiento con mayor carga de calor. Con 3,6 W (24 V × 0,15 A), ofrece este flujo de aire con un consumo de energía modesto.

La configuración de 3 cables transporta una señal de tacómetro además de los conductores de alimentación. La salida del tacómetro es una señal pulsada proporcional a la velocidad del ventilador; el CNC host o la electrónica del variador lee esto para monitorear la rotación del ventilador en tiempo real. Si la velocidad cae por debajo del umbral programado, el sistema activa una alarma del ventilador antes de que se desarrolle una sobrecarga térmica. Un ventilador de 2 hilos instalado en una posición de 3 hilos elimina por completo la supervisión de la velocidad y puede provocar fallos de detección inmediatos.

Especificaciones clave

Notas de reemplazo

Sanyo Denki ha descontinuado el 9WF0624H4D04. El material de repuesto proviene del mercado de accesorios de ventiladores CNC. Confirme que el tipo de conector y la asignación de pines coincidan con el cabezal del ventilador de la unidad principal antes de realizar el pedido. Los cojinetes del ventilador se desgastan con las horas de funcionamiento; reemplácelos a la primera señal de ruido en los cojinetes en lugar de esperar a que fallen por completo.

Preguntas frecuentes

P1: ¿El 9WF0624H4D04 es un producto FANUC o un producto Sanyo Denki?

Es fabricado por Sanyo Denki, un fabricante japonés de servomotores y ventiladores, bajo su serie de productos SanAce 60WF. Sanyo Denki suministra ventiladores de refrigeración a FANUC como componente OEM, por lo que este número de modelo aparece en la documentación de servicio de las máquinas FANUC y suele aparecer junto a las piezas de repuesto de FANUC. El fabricante que aparece en la etiqueta del ventilador es Sanyo Denki.

P2: ¿Cuál es la diferencia entre una versión de 2 y 3 cables de este ventilador?

2 cables transportan solo suministro positivo y negativo. Los 3 cables agregan una salida de tacómetro: una señal pulsada que la electrónica del host utiliza para monitorear la velocidad real del ventilador. En posiciones que requieren una señal de tacómetro, un reemplazo de 2 cables desactiva el monitoreo de velocidad y puede desencadenar inmediatamente una falla. Confirme el número de cables del ventilador instalado desde su conector antes de solicitar un reemplazo.

P3: ¿Puede un ventilador estándar de 60 × 25 mm y 24 V CC reemplazar al 9WF0624H4D04?

Solo si proporciona una salida de tacómetro de 3 cables, coincide con la dirección del flujo de aire, utiliza un conector compatible y proporciona CFM adecuados para la posición de enfriamiento. Un ventilador que carece de salida de tacómetro no puede sustituirse en una posición de 3 cables sin perder el control de velocidad.

P4: El CNC muestra una alarma de ventilador pero el ventilador parece estar girando. ¿Qué podría causar esto?

Un ventilador que funciona significativamente por debajo de la velocidad nominal (debido a cojinetes desgastados o voltaje de suministro bajo) genera una señal de tacómetro a frecuencia reducida. El sistema de control interpreta la frecuencia de pulso reducida como una condición de baja velocidad y genera la alarma incluso si el ventilador parece girar. Mida el voltaje de suministro en el conector del ventilador y compare la frecuencia de pulso del tacómetro con la especificación.

P5: ¿De dónde se obtiene el 9WF0624H4D04 después de su descontinuación?

A través del mercado de repuestos de ventiladores CNC industriales: distribuidores de ventiladores Sanyo Denki, proveedores de servicios CNC y distribuidores excedentes. Confirme 9WF0624H4D04 específicamente (60 × 25 mm, 3 cables, 24 V) en la etiqueta del ventilador antes de realizar el pedido. Los ventiladores con dimensiones similares pero con diferentes números de cables o voltajes no son sustitutos compatibles.
