Pepperl+Fuchs RLK39-54-Z/31/40A/116 | Sensor fotoeléctrico retrorreflectante — 7m, Luz Roja, Filtro de Polarización, Relé 3A, Temporizador, Encendido/Apagado por Luz, IP54

Descripción general

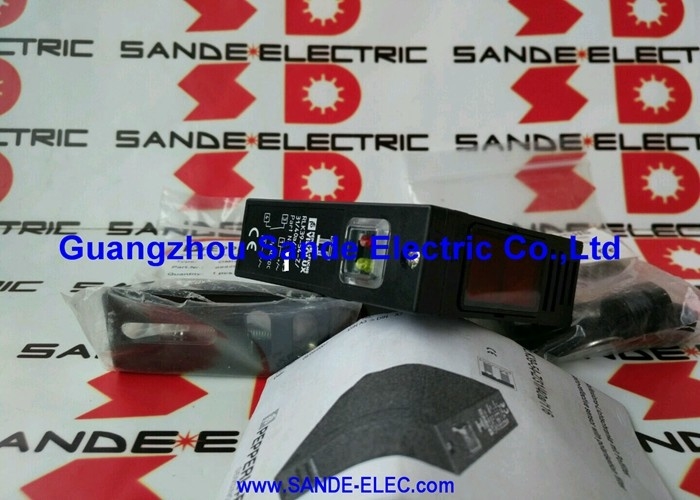

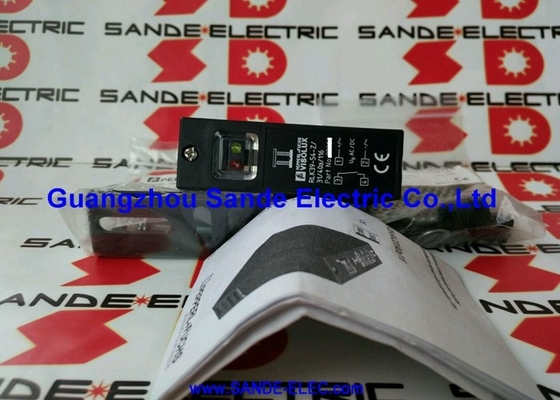

El Pepperl+Fuchs RLK39-54-Z/31/40A/116 es un sensor fotoeléctrico retrorreflectante que combina un rango de detección de 7 metros, luz roja visible con filtro de polarización, salida de contacto de relé, función de temporizador integrada y una conexión en compartimento de terminales — todo en la robusta carcasa de estilo bloque que define el posicionamiento industrial de la serie RLK39.

Está diseñado para aplicaciones de automatización de fábricas donde la combinación de un largo rango de detección, detección fiable de objetos en entornos con reflejos de fondo y conexión directa a cargas de relé de mayor corriente hace que un sensor de salida de transistor sea inadecuado.

El principio de funcionamiento retrorreflectante posiciona el emisor y el receptor juntos en una sola carcasa, requiriendo solo un retrorreflector en el lado opuesto de la zona de detección en lugar de una unidad receptora separada.

El sensor proyecta un haz de luz roja visible hacia el reflector; cuando un objeto opaco interrumpe el haz entre el sensor y el reflector, el receptor ya no ve la luz de retorno y la salida cambia.

Para objetos transparentes o translúcidos, la configuración retrorreflectante estándar puede permitir que el haz pase a través; en estos casos, se seleccionaría una variante de sensor separada para objetos transparentes.

El sufijo Z identifica la variante de temporizador: una función de retardo integrada que se puede configurar para suprimir los cambios de salida durante períodos de retención ajustables, ya sea retardo ON (la salida se activa después de que el objeto ha bloqueado el haz durante el tiempo establecido) o retardo OFF (la salida permanece activa durante el tiempo establecido después de que se restablece el haz).

Esto elimina activaciones falsas por objetos vibratorios u oscilantes que interrumpen momentáneamente el haz y regresan.

Especificaciones clave

Detección retrorreflectante — Instalación en un solo lado

La configuración retrorreflectante requiere acceso físico a un solo lado de la zona de detección, el lado donde está montado el sensor.

Se instala un retrorreflector (cinta prismática, reflector de cubo de esquina o reflector montado dedicado) en el lado lejano de la zona, pero no requiere conexión eléctrica, enrutamiento de cables ni cableado de control.

Esto hace que la detección retrorreflectante sea la opción práctica para zonas de detección donde el cableado a un receptor lejano es costoso, difícil o imposible: a través de líneas de transporte anchas, en estructuras elevadas o a través de marcos de máquinas donde un segundo dispositivo cableado crearía un problema de mantenimiento.

El rango máximo de 7 m proporciona un amplio alcance de detección para una instalación de sensor único, cubriendo anchos de transporte industriales estándar, aberturas de gabinetes de máquinas y zonas de detección de paso sin la preocupación del rango de los sensores difusos de menor alcance.

El rango efectivo real en cualquier instalación depende del tipo de reflector, la reflectividad de la superficie del objetivo, las condiciones de luz ambiental y la limpieza de la lente; el potenciómetro de sensibilidad ajusta el umbral de detección para optimizar el margen de señal para la instalación específica.

Filtro de polarización (/31) — Detección de objetos reflectantes

El sensor retrorreflectante estándar sin filtro de polarización puede ser engañado por superficies de objetivo altamente reflectantes: una lata de metal brillante, una pieza de trabajo pulida o un embalaje con acabado de espejo refleja el haz de luz hacia el receptor, haciendo que el sensor lea "haz no interrumpido" incluso cuando el objetivo está físicamente presente.

El filtro de polarización en el RLK39-54-Z cambia el plano de polarización del haz de luz antes de la emisión y requiere que la luz recibida llegue con un cambio de polarización complementario, que produce el retrorreflector.

Una reflexión especular (similar a un espejo) de la superficie de un objetivo no rota la polarización, por lo que el receptor la rechaza.

La geometría del retrorreflector sí rota la polarización, por lo que se aceptan los retornos de haz legítimos.

El resultado práctico: el RLK39-54-Z con filtro de polarización detecta de manera fiable objetos reflectantes que confunden a los sensores retrorreflectantes estándar, lo que lo hace adecuado para aplicaciones en embalaje, manipulación de piezas metálicas, ensamblaje automotriz y cualquier proceso que involucre superficies de productos pulidas o brillantes.

Salida de relé (/40A) — Conmutación directa de carga a 3A

La salida de contacto de relé del RLK39-54-Z conmuta cargas de hasta 3A a la tensión de alimentación. A diferencia de las salidas de transistor (PNP o NPN), un contacto de relé está eléctricamente aislado del circuito de alimentación del sensor; el contacto conmuta independientemente de la polaridad de la alimentación de CC del sensor y es compatible con circuitos de carga de CA y CC.

Este aislamiento permite que el sensor conmute solenoides de 230V CA, sirenas de alarma, arrancadores de motor con bobinas de CA y entradas de PLC desde una sola salida sin relés intermedios ni aisladores de señal.

Tres amperios cubren las cargas de conmutación directa más comunes en la automatización de fábricas: bobina de relé de 24V CC (50-150mA), válvula solenoide de 24V (100-500mA), bobina de arrancador de motor de CA pequeño (0.5-2A) y la mayoría de los módulos de entrada de PLC.

Para cargas que exceden los 3A — contactores de motor grandes, solenoides de alta corriente — la salida de relé acciona una bobina de relé intermedia en lugar de la carga directamente.

Función de temporizador (/Z) — Supresión de interrupciones transitorias

El temporizador integrado en la variante Z añade un retardo configurable entre el evento detectado (interrupción o restauración del haz) y el cambio de estado de la salida.

Hay dos modos de retardo disponibles: un retardo ON, donde la salida se activa solo después de que el haz ha sido bloqueado durante la duración establecida (suprimiendo bloqueos breves por polvo, partículas o vibración), y un retardo OFF, donde la salida permanece activa durante la duración establecida después de que se restablece el haz (extendiendo el pulso de salida para objetivos que pasan rápidamente por la zona de detección).

Para aplicaciones donde la vibración hace que el objetivo rompa y restablezca el haz de forma intermitente — maquinaria de embalaje, unidades de transporte, lavadoras industriales — el retardo ON evita que el parpadeo de la salida se convierta en una alarma molesta o interferencia de control.

El período del temporizador se ajusta mediante un ajuste en el cuerpo del sensor; el rango cubre un amplio espectro desde fracciones de segundo hasta varios segundos, dependiendo del rango de retardo específico seleccionado.

Preguntas frecuentes

P1: ¿Qué reflector se debe usar con el RLK39-54-Z/31/40A/116 para lograr el rango de detección completo de 7 m?

Pepperl+Fuchs diseña la serie RLK39 para su uso con retrorreflectores compatibles de su gama de accesorios; tanto los reflectores montados rígidos de cubo de esquina como la cinta retrorreflectante son opciones, y los reflectores montados proporcionan un rendimiento más consistente a rangos más largos.

El máximo de 7 m se aplica con un retrorreflector adecuado en condiciones estándar (lente limpia, sin interferencia excesiva de luz ambiental, filtro de polarización activo).

Al rango máximo, el margen de señal es más delgado que a distancias más cortas; el ajuste del potenciómetro de sensibilidad y la limpieza del reflector se vuelven más críticos para un funcionamiento fiable. Para márgenes que se acercan al límite de 7 m, utilice un retrorreflector de alta eficiencia y mantenga la alineación cuidadosamente.

P2: El sensor presenta modos de encendido por luz y apagado por luz, ¿qué determina cuál seleccionar?

Modo Encendido por Luz (LO): la salida se activa cuando el haz llega al receptor; la salida del sensor está ENCENDIDA cuando ningún objeto está bloqueando el haz y se apaga cuando el haz se interrumpe. Modo Apagado por Luz (DO): lo contrario; la salida está ENCENDIDA cuando el haz se interrumpe.

Elija Encendido por Luz para aplicaciones donde la salida debe indicar "camino libre" y cambiar cuando se detecta un objeto (detección de objetos estándar).

Elija Apagado por Luz para aplicaciones donde la salida debe indicar "objeto presente" y cambiar cuando el objeto se retira (por ejemplo, confirmar que una pieza está colocada en un accesorio).

P3: La clasificación IP es IP54, ¿es el RLK39-54-Z adecuado para entornos exteriores o húmedos?

IP54 proporciona protección contra el polvo (parcial, sin exclusión total de polvo como con IP6x) y protección contra el agua rociada desde cualquier dirección. Es adecuado para entornos industriales interiores con exposición moderada a salpicaduras, pero no para lavado a alta presión, chorros de agua continuos o exposición exterior a la lluvia sin protección adicional de la carcasa.

Para aplicaciones que requieren IP67 o superior, se deben considerar variantes de sensor alternativas o recintos protectores.

P4: ¿Se puede usar el RLK39-54-Z/31/40A/116 al rango completo de 7 m si el objetivo es una película de plástico transparente o una botella?

Los sensores retrorreflectantes estándar, incluido este modelo sin óptica especial para objetos transparentes, generalmente no son fiables para detectar objetivos transparentes.

Los objetos transparentes permiten que el haz pase y regrese del reflector, lo que significa que el receptor continúa viendo el haz incluso con el objetivo presente.

Para la detección de objetos transparentes, se requiere un sensor retrorreflectante especializado con polarización optimizada para la detección de materiales transparentes, o un sensor de barrera alternativo. Los objetos opacos se detectan de manera fiable hasta 7 m.

P5: ¿Cómo se configura la función de temporizador en el RLK39-54-Z y qué retardos están disponibles?

La función de temporizador se configura mediante un ajuste accesible en el cuerpo del sensor, típicamente un potenciómetro o selector multivuelta. El rango de retardo disponible depende de la configuración y variante específica del RLK39; la designación Z confirma la presencia del temporizador.

Consulte la documentación del producto Pepperl+Fuchs RLK39-54-Z para conocer el rango de retardo específico y el procedimiento de ajuste.

Para aplicaciones donde la duración precisa del temporizador es crítica para la secuencia de control, verifique el rango de ajuste disponible frente al retardo requerido por la aplicación antes de seleccionar el sensor.
