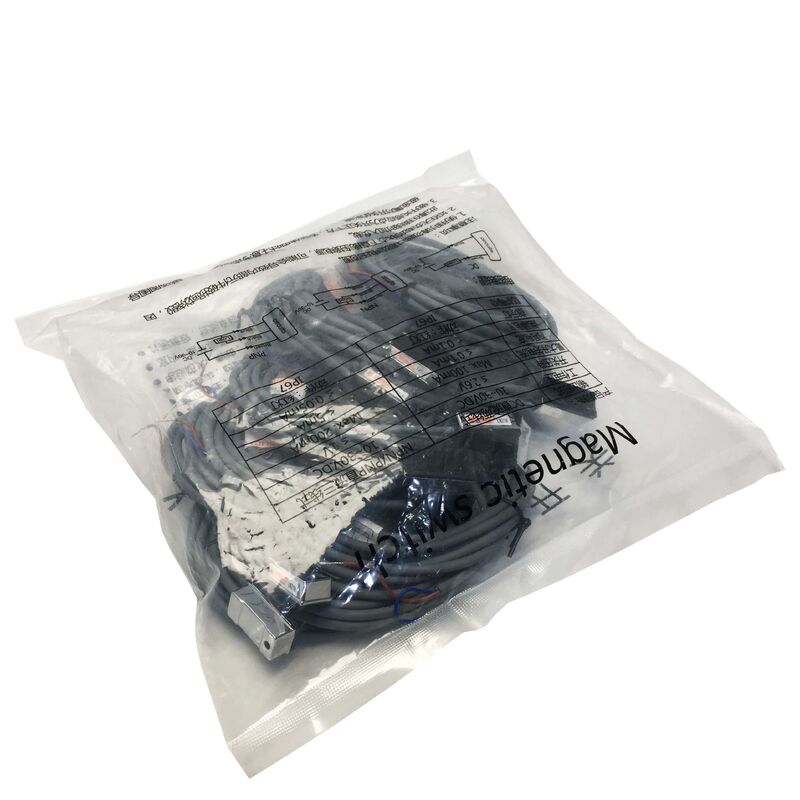

LN-21R-02 Interruptor magnético LN21R02 Nuevo sellado
UNIQUC LN-21R-02 el sensor de interruptor de caña magnética del cilindro
Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros.
Detección de posición en el cuerpo del cilindro
El LN-21R-02 es un sensor de interruptor de caña magnética diseñado para detectar la posición de un pistón de cilindro neumático mediante la detección del imán permanente incrustado en el pistón.Cuando el pistón alcanza la posición del sensor montado a lo largo del cuerpo del cilindro, el campo del imán cierra el contacto del interruptor de caña y el LED del sensor se ilumina para indicar que el pistón está en esa posición.
El interruptor de caña funciona según el principio de una envoltura de vidrio sellada que contiene dos contactos ferromagnéticos.El campo del imán del pistón hace que los contactos se atraigan y se cierren cuando el pistón está dentro del rangoCuando el pistón se aleja, el campo se debilita y los contactos vuelven a abrirse.Este mecanismo no requiere una fuente de alimentación externa para el elemento de detección el interruptor de caña en sí es un contacto pasivo que simplemente se abre y cierraEl cableado de 2 cables se conecta en serie con el circuito de carga, manteniendo la instalación sencilla.
El rango de funcionamiento AC/DC de 5-240V es la principal ventaja práctica del tipo de interruptor de caña sobre las variantes de salida de transistores (NPN/PNP).circuitos de control de corriente alterna de 110 V más antiguosEsta gama abarca las normas de voltaje de control que se encuentran en una amplia gama de generaciones de máquinas industriales.
Serie LN-21 Variantes de tipo
Dentro de la familia de sensores LN-21, el sufijo tipo identifica la tecnología de detección y el tipo de salida:
| Modelo |
Tipo de sensor |
El cableado |
| LN-21R |
Interruptor de la cuerda |
2 cables |
| LN-21N |
Transistores NPN |
3 cables |
| LN-21P |
Transistores PNP |
3 cables |
El interruptor Reed tipo R opera en todo el rango de voltaje CA/CC. Los tipos de transistores NPN y PNP están limitados a 5-30V CC, pero ofrecen una frecuencia de conmutación más alta y no hay desgaste de contacto.Para la mayoría de las aplicaciones de detección de posición de fin de curso de un solo cicloPara aplicaciones de ciclo alto o donde la frecuencia de conmutación exceda de 200 Hz, se prefieren las variantes de transistores NPN o PNP.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
LN-21R-02 |
| Tipo de sensor |
Interruptor de caña (2 alambres) |
| Voltado de funcionamiento |
5-240V CA/CC |
| Max. Corriente de cambio |
100 mA |
| Baja de tensión |
3.5V máximo |
| Indicador |
LED (en rojo) |
| Frecuencia máxima |
200 Hz |
| Protección |
Protección IP67 |
| Temperatura |
-10°C a +70°C |
| El cable |
Ø4.0 mm, de PVC de dos núcleos |
Preguntas frecuentes
P1: La entrada del PLC muestra que el sensor del cilindro siempre está encendido, incluso cuando el cilindro está completamente retraído.
Confirmar que el sensor está montado en la posición correcta a lo largo del cuerpo del cilindro, si está montado demasiado lejos de la posición retraída del pistón.el imán del pistón puede estar todavía dentro del rango de detección del sensor en plena retracción. Compruebe también que un fuerte campo magnético externo proveniente de cables o equipos adyacentes no mantiene los contactos de la caña cerrados.el contacto de la caña se ha cerrado y el sensor debe ser reemplazado.
P2: El LN-21R-02 de 2 cables muestra una caída de voltaje de 3.5V. ¿Esto afecta la lectura de la entrada del PLC?
La caída máxima de 3,5 V se aplica cuando el contacto de la caña está cerrado y la corriente fluye a través del sensor.el terminal de salida suministra aproximadamente 20-21V cuando está activo, muy por encima del voltaje mínimo de estado encendido para cualquier tarjeta de entrada PLC industrial estándarLa caída de tensión sólo es relevante cuando la tensión de alimentación se encuentra en el extremo inferior del rango de funcionamiento (5 V CC); a 24 V DC no tiene ningún efecto práctico.
P3: ¿Se puede utilizar el LN-21R-02 tanto en cilindros hidráulicos como en cilindros neumáticos?
Sí, siempre que el pistón del cilindro hidráulico incluya un imán permanente. El LN-21R-02 detecta el campo magnético del imán del pistón independientemente del medio de fluido.Los cilindros hidráulicos diseñados para el uso de sensores magnéticos llevan imanes de anillo incrustados en el pistónVerifique si la documentación del cilindro confirma la compatibilidad del sensor magnético antes de su montaje.
P4: ¿Cuál es la frecuencia máxima de conmutación del LN-21R-02 y cuándo se convierte en una limitación?
El tipo de interruptor de caña LN-21R-02 tiene una frecuencia de conmutación máxima de 200 Hz.cada evento de detección ocupa 5 milisegundos suficientes para la gran mayoría de las detecciones de posición del cilindro neumático donde los tiempos de ciclo están en el rango de 0Para cilindros muy rápidos con ciclos superiores a 200 veces por segundo, son apropiadas las variantes de salida de transistores NPN o PNP LN-21N o LN-21P con una frecuencia máxima de 1000 Hz.
P5: El LED del sensor se ilumina, pero la entrada del PLC conectado no responde. ¿Cuál es la causa probable?
El LED se ilumina a partir de la corriente interna del sensor, su indicación refleja el estado de contacto de la caña.comprobar la polaridad del cableado del circuito y confirmar que se cumple el requisito de corriente de carga mínimaLos sensores de interruptor de caña en configuración de 2 cables requieren un flujo de corriente mínimo a través de la carga (la entrada del PLC) para funcionar correctamente.Si la impedancia de la entrada del PLC es demasiado alta (corriente de entrada por debajo de la corriente mínima de conmutación del sensor), el contacto de la caña puede cerrarse sin suficiente corriente para registrarse en la entrada del PLC. Verifique la corriente de entrada con las especificaciones del sensor.
