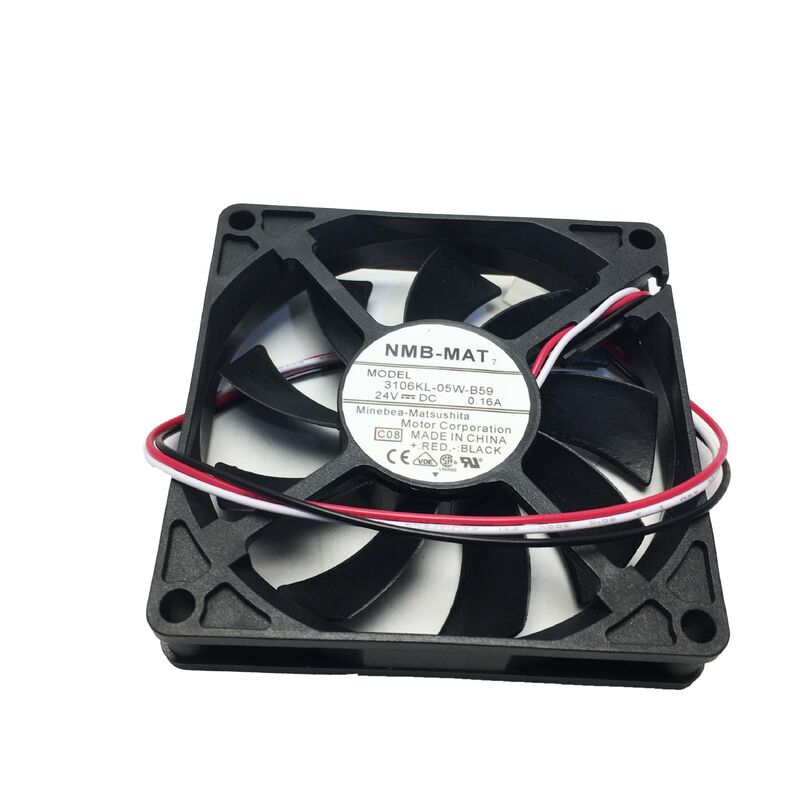

3106KL-05W-B59 NMB Minebea 80mm Ventilador de corriente continua delgado 24V / 32.8 CFM / 3000 RPM / rodamiento de bola / 70.000 horas / FANUC A90L-0001-0422
NMB 80mm Fan delgado
El 3106KL-05W-B59 es un ventilador axial DC delgado de 80×80×15 mm de NMB Technologies uno de los fabricantes de ventiladores más reconocidos de la industria.La profundidad delgada de 15 mm hace que este ventilador sea la opción estándar para posiciones de paneles poco profundos, chasis de telecomunicaciones, hardware de servidores y equipos industriales donde los ventiladores estándar de 25 mm o 38 mm de profundidad de 80 mm exceden la profundidad de montaje disponible.
El valor destacado de este ventilador es su vida útil: 70.000 horas (L10 a 25°C), lo cual es excepcional para un ventilador industrial de 80 mm. this corresponds to approximately 8 years of theoretically failure-free operation — a directly relevant specification for industrial equipment that runs continuously without regular maintenance windows.
Especificaciones clave
| Parámetro |
Valor |
| Las dimensiones |
Las demás partidas de los demás materiales |
| Válvula de tensión |
24 V de corriente continua |
| Rango de funcionamiento |
10 V 27.6 V |
| En la actualidad |
0.12A ️ 0.16A |
| Flujo de aire |
32.8 CFM (0,93 m3/min) |
| Presión estática |
30 Pa |
| Velocidad |
Las demás partidas |
| Ruido |
Se aplicará el procedimiento siguiente: |
| Cubierta |
Rodamientos de bolas |
| Vida útil L10 |
70,000 horas @ 25°C |
| Cables |
3 |
| FANUC ref. |
A90L-0001-0422 Las autoridades competentes de los Estados miembros deberán: |
Sensor de rotor bloqueado por 3 cables
El tercer cable proporciona una salida del sensor del rotor bloqueado que permite al sistema host controlar el funcionamiento del ventilador:
En los sistemas FANUC:Los controles y amplificadores CNC de FANUC con referencias de ventilador A90L-0001-0422 monitorean la señal de velocidad del tercer cable.el control genera una alarma de fallo del ventilador para alertar a los operadores antes de que el calor se acumule a niveles críticos.
En equipos industriales que no sean FANUC:Cualquier sistema con una entrada de tacómetro del ventilador puede monitorear la salida de velocidad del 3106KL-05W-B59 para monitorear el estado del ventilador.El tercer cable también puede dejarse sin conectar en aplicaciones de 2 cables donde no se requiere la monitorización de fallos.
Aplicaciones
El sistema de refrigeración del servoamplificador de la serie FANUC Alpha:sustitución del ventilador de refrigeración interna en los módulos de servoamplificadores (SAM) de la serie FANUC Alpha, los módulos de amplificadores de husillo (SPM),y módulos de suministro de energía (PSM) para mantener las condiciones térmicas en estos módulos de accionamiento CNC de alto ciclo de trabajo.
Equipos de telecomunicaciones industriales:Posición de ventilador de 80 mm poco profunda en equipos de rack de telecomunicaciones, electrónica de estación base y hardware de red de nivel operador.
Los demás aparatos para la fabricación de máquinas de la partida 8411Refrigeración de módulos dirigida dentro de las carcasas de accionamiento
Preguntas frecuentes
P1: ¿Cuál es el código de alarma de FANUC cuando 3106KL-05W-B59 (A90L-0001-0422) falla?
Los módulos de servoamplificador FANUC generan alarmas de sobrecalentamiento de SV0430 (ventilador parado) o de amplificador cuando falla el ventilador de enfriamiento. The A90L-0001-0422 fan in Alpha series servo modules directly triggers amplifier protection — degraded cooling from a failing fan typically precedes the alarm with intermittent overtemperature warnings at high load before complete fan failure.
P2: ¿Es 3106KL-05W-B59 el mismo cuerpo del ventilador que Panaflo FBK08T24HS?
Los ventiladores A90L-0001-0422 de FANUC han sido adquiridos tanto de NMB (3106KL-05W-B59) como de Panaflo (FBK08T24HS).que sirven las mismas posiciones de los módulos FANUC. Cualquiera de las versiones del fabricante es aceptable como reemplazo; antes de instalar el conector, confirme que coincide con el conector del ventilador del módulo FANUC específico.
P3: ¿Cómo se compara el 3106KL-05W-B59 (80mm) con el 1608KL-05W-B59 (40mm) en el ecosistema de refrigeración de FANUC?
Ambos son ventiladores de CC delgados NMB con sensores de rotor bloqueados por 3 alambres para sistemas FANUC la 3106KL-05W-B59 es la variante de 80 mm (32.8 CFM, FANUC A90L-0001-0422), y la 1608KL-05W-B59 es la variante de 40 mm (9.5 CFM, A90L-0001-0528). Se utilizan para diferentes posiciones de módulos en los sistemas FANUC CNC. Confirmen desde el manual de mantenimiento del módulo FANUC específico el número de ensamblaje del ventilador requerido.
P4: ¿Puede el 3106KL-05W-B59 funcionar desde una fuente de 12 V en equipos con potencia de sólo 12 V?
El rango de tensión de funcionamiento de 10V 27V6V incluye 12V el ventilador se iniciará y funcionará a 12V. A 12V (50% de 24V), el ventilador funciona a aproximadamente 1500 RPM (50% de 3000 RPM),que proporciona aproximadamente 16 ∼18 CFM ∼ aproximadamente la mitad del caudal de aire nominalPara las aplicaciones que requieren el total de 32,8 CFM, se requiere 24 V. El mínimo de 10 V garantiza un arranque confiable y un funcionamiento sostenido a este voltaje más bajo.
