| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A860-2120-V004 |

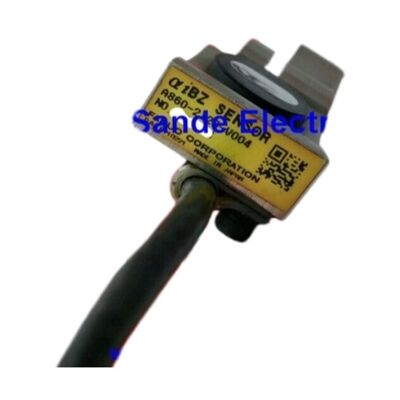

Número de la parte:A860-2120-V004 Las condiciones de los productos
La serie:A860-2120: las condiciones de los productos
El fabricante:Corporación Fanuc
Descripción:Los datos de las pruebas de ensayo deberán estar disponibles en el formulario de ensayo.
Aplicación:Fanuc motor de husillo CA incorporado posición y velocidad retroalimentación
El equipo:Solo elemento sensor (anillo de montaje no incluido)
Condición:Nuevo / Renovado
ElLas condiciones de las pruebas de ensayo deberán ser las siguientes:es la variante de sólo sensores del codificador A860-2120 AiBZ para motores de husillo CA incorporados de Fanuc identico funcionalmente al A860-2120-V003 en todos los aspectos, excepto la ausencia del anillo de montaje.
El elemento sensor es la parte que se desgasta y falla; el anillo de montaje, cuando no está corroído o dañado mecánicamente,dura más que muchos sensores porque es un componente mecánico pasivo sin contenido electrónico y sin partes móviles.
En la práctica, una primera sustitución del sensor en un motor de husillo más antiguo a menudo encuentra el anillo de montaje original en condiciones aceptables.
En ese escenario, el A860-2120-V004 es la opción correcta desde el punto de vista económico: el anillo permanece en la máquina, se retira el elemento del sensor fallido, el nuevo sensor V004 se presiona en el anillo existente,y el cable se vuelve a conectar.
La máquina está de nuevo en funcionamiento sin el costo adicional y el tiempo de entrega de la adquisición de la fuente de un anillo que no era necesario.
Cuando el A860-2120-V003 (con anillo) es la opción correcta es cuando el anillo está físicamente dañado, cuando el sensor y el anillo se están reemplazando como un conjunto coincidente durante una revisión del eje,o cuando se necesite un conjunto completo como un repuesto listo para la instalación en lugar de depender de que el anillo existente de la máquina sea operable.
| Parámetro | Valor |
|---|---|
| Número de la parte | A860-2120-V004 Las condiciones de los productos |
| Serie | A860-2120: las condiciones de los productos |
| Incluye | Solo elemento de sensor ️ sin anillo de montaje |
| Aplicación | Motor de husillo de corriente alterna incorporado Fanuc |
| Función | Posición del rotor / retroalimentación de la velocidad (codificador AiBZ) |
| Fabricante | Fanuc Corporation, Japón |
La decisión entre V004 (sólo sensor) y V003 (sensor con anillo) es una elección de ingeniería de mantenimiento, no una elección de rendimiento ¢ ambos ofrecen la misma función de codificador una vez instalados.Las variables son:
Condición del anillo existente:Un anillo que no tiene corrosión, ningún daño físico, y conserva su precisión dimensional de fabricación original funcionará perfectamente con el sensor V004.inspeccionar el anillo de perforación para marcar, medir el diámetro del orificio si es posible, y comprobar las superficies de los asientos.
Historial de la instalación:Un anillo que ha estado en servicio a través de múltiples ciclos de mantenimiento que implican el uso incorrecto de herramientas, el ciclo térmico en un entorno de husillo de alta temperatura,o la exposición al refrigerante puede tener cambios dimensionales que afectan la brecha de aireEn caso de duda, reemplace con V003 y renueve el conjunto completo.
Costo de las paradas:En las instalaciones donde el tiempo de inactividad del eje es extremadamente costoso,que dispone de un conjunto completo V003 como pieza de repuesto lista para la instalación que no requiere la evaluación del anillo existente reduce el tiempo entre la identificación de fallos y la puesta de la máquina de nuevo en servicio.
El coste adicional del anillo es pequeño en comparación con el trabajo de inspección y medición del anillo existente bajo presión de tiempo.
El sensor AiBZ de la serie A860-2120 se encuentra en la base del control de circuito cerrado del motor de husillo incorporado.La eliminación del sensor o el funcionamiento con un sensor degradado cambia el motor de un eje controlado por servo a un motor de inducción de circuito abierto incapaz de orientarse, tocando, o funciones del eje C.
La salida del sensor es procesada por el circuito de recepción del codificador del amplificador del husillo,que utiliza las señales de cuadratura de fase A y fase B para rastrear los cambios de posición incrementales y el pulso de fase Z una vez por revolución para restablecer la posición absoluta después de encendidoEn funcionamiento normal,El monitoreo de estado del codificador del amplificador comprueba la amplitud de la señal y la integridad del pulso en cada revolución. Cualquier degradación significativa activa la alarma del codificador que inicia la resolución de problemas..
En las máquinas con ciclos de corte rígidos o de corte sincronizado de rosca, la calidad de la señal del codificador afecta directamente a la precisión del paso de rosca. Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.
Si una máquina muestra una precisión de roscado inconsistente sin una alarma de codificador limpia, la amplitud de la señal del sensor debe comprobarse con la especificación de Fanuc para la serie A860-2120.
La serie de sensores A860-2120 cubre múltiples variantes de sufijo V V003, V004, V007, V013, y otros con diferencias en la longitud de la conexión, el enrutamiento del cable y el hardware de montaje.
El V004 es el único sensor de la serie A860-2120.coincidir con el número de pieza completo de la documentación de mantenimiento del motor o de la etiqueta del sensor en lugar de asumir que el V004 intercambia libremente con todas las variantes A860-2120.
Fanuc fabrica la serie A860-2120 para sus motores de husillo incorporados de la serie αi.
El modelo de motor específico de la máquina determina qué variante A860-2120 es la correcta.La lista de piezas de repuesto para motores de husillo de Fanuc (disponible en el servicio de Fanuc o en los socios de servicio autorizados) asigna los números de modelo del motor a los números de piezas del sensor.
P1: El sensor aparece en la lista "W/O MOUNTING RING" ¿puede todavía instalarse en una máquina que actualmente tiene el V003 (con anillo) instalado?
Sí. El elemento sensor V004 encaja en el mismo anillo de montaje que el V003 originalmente incluido.extraer el elemento sensor V003 del anillo (el anillo normalmente permanece en la carcasa del motor), inspeccionar y verificar el estado del anillo, y luego insertar el sensor V004 en el anillo existente.
El conjunto mecánico y la brecha de aire son idénticos a la instalación original V003, suponiendo que el anillo esté intacto.
P2: ¿Cómo puedo confirmar si el anillo de montaje existente sigue en servicio antes de ordenar V004 en lugar de V003?
Con la máquina cerrada de forma segura y la cavidad del codificador accesible, inspeccionar el anillo para detectar grietas visibles, agujeros de corrosión, distorsión de las caras del orificio o del asiento.y evidencia de contaminación por refrigerante que puede haber creado depósitos de escamas que alteran el diámetro del agujero.
Si el anillo no presenta ninguno de estos problemas, es probable que sea útil. Si el anillo está visiblemente fuera de ronda, corroído o tiene algún daño estructural, ordene al V003 que incluya un anillo nuevo.
En caso de duda, la diferencia de costes entre V003 y V004 suele ser menor que el coste de un procedimiento de mantenimiento repetido para sustituir un anillo marginal.
P3: ¿El V004 requiere algún cambio de programación después de la instalación?
- No, no es así.La serie de sensores A860-2120 genera la misma interfaz de señal independientemente de la variante V003/V004 ambos utilizan el mismo protocolo de codificación AiBZ con los mismos niveles de señal y configuración de conector. La sustitución de un V003 por un V004 (o viceversa) no requiere cambios de parámetros CNC.
Después de la instalación, la verificación estándar posterior a la sustitución (prueba de orientación, verificación de diagnóstico del codificador) confirma el correcto funcionamiento sin ningún ajuste de software.
P4: ¿Qué causa el fallo de los sensores AiBZ, y se puede predecir el fallo antes de que ocurra la falla dura?
Los modos de fallo comunes incluyen la entrada de contaminación (el refrigerante penetra en la carcasa del sensor y corroe la electrónica o las vías de señal),falla mecánica inducida por vibración de las juntas de soldadura internas, y la degradación del LED/fotodetector en los tipos de codificadores ópticos.
Los primeros signos incluyen una mayor frecuencia de alarmas de codificadores que aclaran el ciclo de alimentación (que señalan una señal intermitente),la deriva en la posición de parada de la orientación del husillo (que sugiere una variación del tiempo del pulso Z), y amplitud de señal reducida visible en el diagnóstico del amplificador.
El monitoreo del historial de alarmas del codificador y la consistencia de la orientación a lo largo del tiempo proporciona una alerta anticipada antes de una falla grave.
P5: ¿Es el A860-2120-V004 reformado una alternativa viable al nuevo?
Sí, con cualificaciones. desmontar, limpiar, reemplazar componentes internos desgastados.y probar los sensores renovados con la especificación de señal de Fanuc antes de revenderUn V004 reformado de un reformador de calidad es una pieza de mantenimiento viable para el uso de producción estándar.
Para las máquinas que ejecutan una producción crítica donde el tiempo de inactividad del eje es extremadamente costoso, los nuevos sensores proporcionan la mayor confianza en la vida útil restante.
Un sensor renovado a un costo reducido es adecuado para máquinas con menor criticidad, máquinas de respaldo o donde se aplican limitaciones presupuestarias.
