Ventilador de refrigeración original de Sanyo 109P0424H7D28 1O9PO424H7D28

109P0424H7D28 | Ventilador Sanyo Denki San Ace 40: 40 × 40 × 15 mm / 24 V / 7700 RPM / 6,34 CFM / 28 dB / 3 pines / Enfriamiento inversor PLC

San Ace 40 Slim: alta velocidad con 15 mm de profundidad

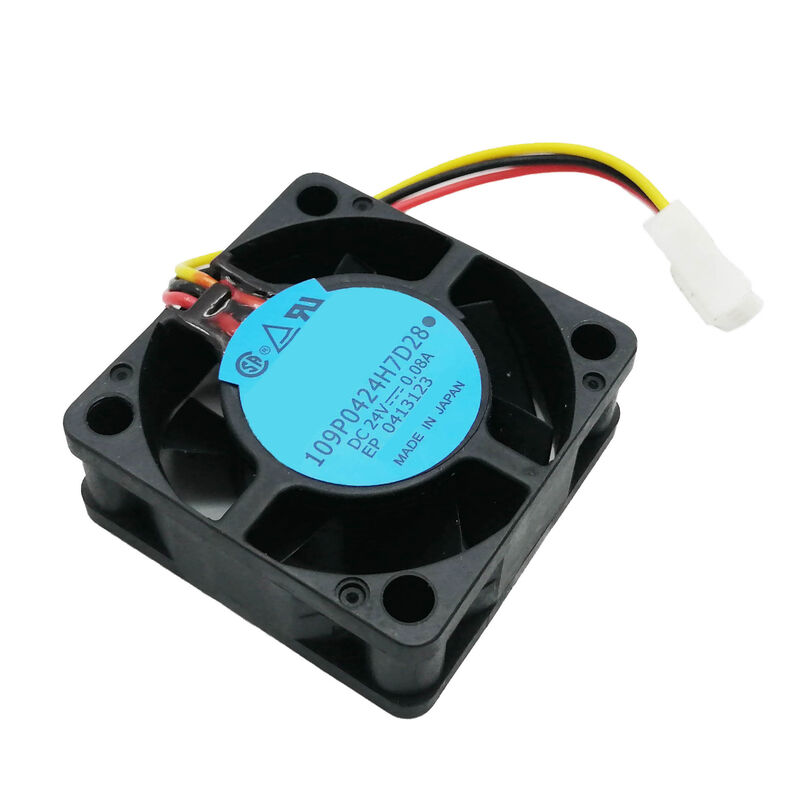

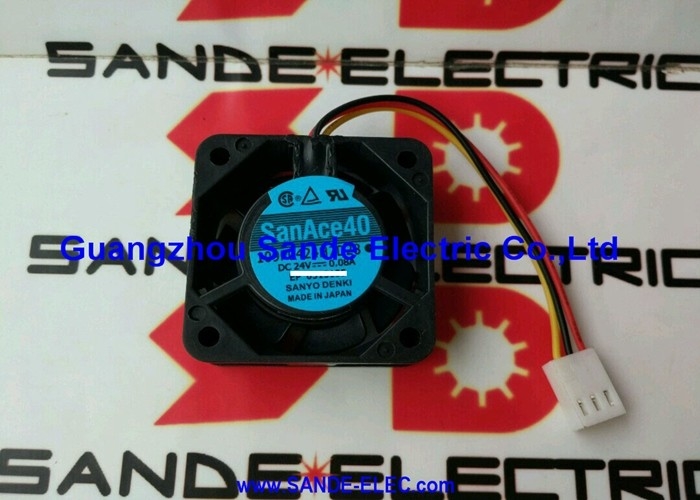

El 109P0424H7D28 es un ventilador axial delgado de 40 × 40 × 15 mm de la serie San Ace 40 de Sanyo Denki: la versión de 15 mm de profundidad de la familia de ventiladores de 40 mm, que ofrece 6,34 CFM a 7700 RPM con una fuente de alimentación de 24 V. Este ventilador compacto se usa ampliamente en electrónica de control industrial: gabinetes de PLC, inversores, servoaccionamientos y módulos de control CNC donde un ventilador estándar de 20 mm o 25 mm de profundidad y 40 mm excede la cavidad de montaje disponible.

Con 28 dB(A) y un consumo de corriente de solo 0,08 A, el 109P0424H7D28 combina una refrigeración eficiente con un funcionamiento silencioso y una carga eléctrica mínima, propiedades que lo hacen compatible con los ajustados presupuestos de corriente de 24 V de los controladores industriales compactos.

Especificaciones clave

Por qué 7700 RPM para un ventilador delgado de 40 mm

El diámetro de 40 mm es pequeño: las aspas más pequeñas mueven menos aire por revolución que las aspas más grandes. Para brindar un flujo de aire útil desde una aspa pequeña, el 109P0424H7D28 funciona a 7700 RPM, sustancialmente más rápido que los ventiladores de 80 mm o 120 mm. A esta velocidad, el ventilador de 40 mm genera la presión estática y la velocidad del flujo de aire necesarias para enfriar los componentes montados en PCB a corta distancia.

La delgada profundidad de 15 mm limita aún más la geometría de la pala: el impulsor estrecho tiene menos espacio axial con el que trabajar. Las RPM más altas compensan esta limitación, manteniendo la salida de 6,34 CFM a pesar de la longitud reducida de la cuerda de las aspas en comparación con un ventilador de 40 mm de profundidad de 20 mm o 25 mm.

Aplicaciones

Refrigeración del PLC:Ventiladores delgados de 40 mm en chasis de PLC, posiciones de enfriamiento de placa posterior y gabinetes de módulos de CPU: la profundidad de 15 mm cabe dentro de cavidades de la carcasa del PLC que son demasiado poco profundas para ventiladores estándar de 20 mm de profundidad.

Inversores industriales:Refrigeración de montaje en panel para módulos VFD compactos y arrancadores suaves donde las posiciones de montaje del ventilador interno limitan la profundidad disponible del ventilador.

Módulos de control CNC:Electrónica de control CNC compacta, tarjetas de control de ejes y módulos de visualización HMI que utilizan ventiladores de refrigeración delgados de 40 mm.

Equipo de servidor y red:Equipos de rack de 1U y 2U donde las restricciones de altura restringen la profundidad de la cavidad del ventilador a 15 mm: el 109P0424H7D28 ofrece un rendimiento de ventilador de clase de servidor en un formato delgado.

Preguntas frecuentes

P1: ¿Cómo se compara 109P0424H7D28 (15 mm de profundidad) con 109P0424H6D14 (20 mm de profundidad) en la misma clase de voltaje de 40 mm?

La versión delgada de 15 mm (H7D28) funciona a RPM más altas (7700 frente a menos para la serie H6D) para compensar la menor profundidad de las aspas, brindando un flujo de aire comparable en un paquete de 5 mm menos profundo. El H6D14 con 20 mm de profundidad proporciona un flujo de aire ligeramente mayor a RPM más bajas. Seleccione según la profundidad de montaje disponible: si hay un espacio libre de 20 mm disponible, H6D14 proporciona más flujo de aire a menor velocidad; Si solo hay 15 mm disponibles, H7D28 es la elección correcta.

P2: ¿Cuál es la función del conector de 3 pines en 109P0424H7D28?

El conector de 3 pines lleva: Pin 1: negativo (tierra), Pin 2: positivo (suministro de 24 V), Pin 3: salida de señal de tacómetro o rotor bloqueado para monitorear la velocidad del ventilador. El tercer pin permite que el sistema host (PLC, variador o controlador) monitoree si el ventilador está funcionando a la velocidad correcta, lo que permite la detección de fallas del ventilador antes de que ocurra un exceso de temperatura en el equipo.

P3: ¿Puede 109P0424H7D28 funcionar con una fuente de alimentación de 12 V?

La tensión nominal es de 24 V CC. A 12 V, el ventilador funciona a aproximadamente el 50 % de las RPM nominales (~3850 RPM) con un flujo de aire proporcionalmente reducido. Sanyo Denki especifica el voltaje operativo mínimo: confirme en la hoja de datos 109P0424H7D28 si 12 V está dentro del rango operativo permitido. Para aplicaciones que requieren un rendimiento nominal de 7700 RPM, es necesaria una fuente de alimentación de 24 V.

P4: ¿Qué tipo de rodamiento utiliza 109P0424H7D28 y cómo afecta la orientación del montaje?

La serie San Ace 40 utiliza una construcción con rodamientos de bolas, adecuada para cualquier orientación de montaje, incluidas instalaciones verticales, horizontales o invertidas. Los rodamientos de bolas mantienen la lubricación independientemente de la orientación del ventilador, a diferencia de los rodamientos de manguito que normalmente están limitados a posiciones de montaje específicas. Esta flexibilidad de orientación simplifica la instalación en equipos industriales donde es posible que sea necesario montar el ventilador en posiciones no estándar.
