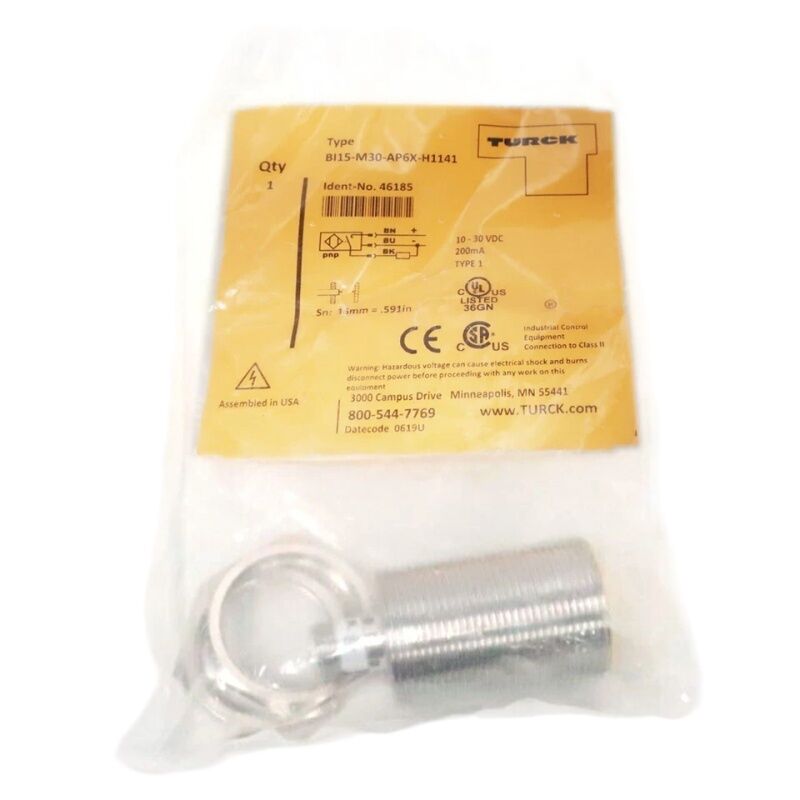

Turck Bi15-M30-AP6X. Sensor de Proximidad Inductivo 15mm, M30, PNP NO, 10 30VDC, montaje de descarga, 300Hz, 2m de cable
Resumen general
ElEl número de unidades de producción es el siguiente:es un sensor de proximidad inductivo de la serie Turck's Bi, que proporciona una distancia de detección nominal de 15 mm desde una carcasa cilíndrica M30 en una salida PNP normalmente abierta.
Funciona de 10 a 30 V DC que cubre tanto los sistemas de control de 12 V como de 24 V DC atrae hasta 200 mA a través de la carga, y cambia a hasta 300 Hz para detectar objetivos metálicos de movimiento moderadamente rápido.
El cable precableado de 2 metros lo conecta directamente al arnés de sensores de la máquina sin necesidad de un conector de campo separado.
Quince milímetros de un sensor M30 es la combinación específica para la que está construido este modelo.
El montaje a presión significa que la cara del sensor se sitúa al nivel del soporte metálico o está incrustada en él. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.
La distancia de detección de 15 mm proporciona el espacio libre necesario entre el sensor montado y la trayectoria de aproximación del objetivo detectado.y la pila de tolerancias en el diseño mecánico de la máquina.
La salida PNP (sourcing) es compatible con el estándar de tarjetas PLC de entrada PNP ampliamente utilizado en el diseño de máquinas europeas.
Cuando un objetivo metálico entra en el campo de detección, el transistor de salida se enciende y las fuentes de corriente a la carga conectadao indicador ?? desde el carril de alimentación positivo a través de la carga hasta el retorno común.
Especificaciones clave
| Parámetro |
Valor |
| Detección de la distancia |
de una longitud igual o superior a 15 mm |
| Vivienda |
M30 hilo cilíndrico parcial |
| El montaje |
El sistema de descarga (incorporable) |
| Tipo de salida |
PNP, NO (abastecimiento) |
| Válvula de alimentación |
10 ̊30V de corriente continua |
| Corriente de carga |
200 mA como máximo |
| Frecuencia de cambio |
300 Hz como máximo |
| Conexión |
Cables de PVC de 2 m, de 3 hilos |
| Indicador |
1 LED (estado) |
| Temperatura de funcionamiento |
- 25°C a + 70°C |
| Materiales para la vivienda |
Las demás piezas de cobre |
El montaje de descarga en M30 El beneficio mecánico
Los sensores de montaje a chorro como el Bi15-M30-AP6X llevan su campo de detección electromagnética bien delante de la cara de detección, proyectándose mínimamente hacia los lados.
Esta geometría de campo se logra mediante el blindaje integrado en el cuerpo del sensor el anillo conductor alrededor de la cara del sensor enfoca el campo hacia adelante y suprime la proyección lateral,que permite que el sensor esté rodeado de metal en todos los lados excepto la cara sin perder sensibilidad.
El resultado práctico es una flexibilidad de instalación que no ofrecen los sensores sin descarga:el Bi15-M30-AP6X puede ser roscado en un soporte de acero y bloqueado con la tuerca hexadecimal proporcionada con la cara a la superficie, protegiéndolo de ser golpeado por un palet, pieza de trabajo o cadena que pasa.
En líneas transportadoras, sistemas de transferencia de palets y herramientas de prensa donde el punto de detección está en el camino de los componentes pesados en movimiento,el montaje a chorro no es una conveniencia es la especificación que mantiene el sensor físicamente intacto durante toda la vida útil de la máquina.
El M30 × 1.El hilo de 5 mm es un formato de hilo métrico estándar que se adapta al hardware de la tuerca de bloqueo común en los diseños de máquinas estándar europeos y es compatible con la gama completa de accesorios de montaje M30 de Turck.
Frecuencia de conmutación de 300 Hz y corriente de carga
Trescientos hertzios corresponden a un ciclo de conmutación de aproximadamente 3,3 ms suficiente para detectar objetivos que se mueven a velocidades moderadas del transportador o que pasan por elementos mecanizados a velocidades de alimentación típicas.
Para un objetivo de 15 mm que pase la cara del sensor en un transportador a 1 m/s,300Hz proporciona aproximadamente cuatro ciclos de detección durante el paso del objetivo más que suficiente para una detección fiable de los bordes y un cambio de salida estable.
La corriente de carga máxima de 200 mA cubre las cargas de entrada estándar del PLC (normalmente 5 ̇ 20 mA), las pequeñas bobinas de relé (20 ̇ 100 mA) y las lámparas indicadoras directamente.Las cargas con hambre de corriente superiores a 200 mA requieren un relé interponente en lugar de una conexión directa a la salida del sensor.
Preguntas frecuentes
P1: ¿El Bi15-M30-AP6X es el mismo que el Bi15-M30-AP6X-H1141?
El sufijo H1141 identifica la variante específica de cable y conector. Bi15-M30-AP6X es el número de pieza base que describe las especificaciones eléctricas y mecánicas del sensor: 15mm sensor, M30,PNP NO, 10 30 V de corriente continua.
La designación H1141 especifica la versión del cable en particular en este caso un cable preensamblado de 2 metros.
Al ordenar, confirme el número completo de la pieza, incluido el sufijo cable/conector, para garantizar el estilo de conexión correcto para su instalación.
P2: ¿Puede el Bi15-M30-AP6X detectar objetivos de acero inoxidable o aluminio?
Los sensores inductivos responden a todos los metales conductores eléctricamente, pero la distancia de detección es para objetivos de hierro ferroso estándar.
En el caso del acero inoxidable, la distancia efectiva es normalmente del 6080% del hierro clasificado; en el caso del aluminio y el latón, se reduce a aproximadamente el 3050%.Verificar la distancia de detección alcanzable para ese material a partir de los datos del factor de corrección de Turck y ajustar la posición de montaje en consecuencia..
P3: ¿Cuál es la diferencia entre el sensor Bi15-M30-AP6X (flush) y un sensor M30 sin flush con distancia de detección de 15 mm?
Un sensor M30 sin escudo proyecta su campo electromagnético más allá de la cara de detección y hacia los lados,que proporciona una mayor distancia de detección para un tamaño de cuerpo dado, pero no se puede montar rodeado de metal, el metal circundante absorbe el campo y reduce o elimina la detección.
El diseño del Bi15-M30-AP6X enfoca el campo hacia adelante.permitiendo la instalación de soportes metálicos a costa de limitar la distancia de detección a 15 mm en lugar de los 20 ∼ 22 mm que un M30 sin blindaje podría lograr al aire libre.
P4: ¿Qué indica el indicador LED?
El único LED de la Bi15-M30-AP6X se ilumina cuando la salida está en el estado activo (ON)
Es un indicador de estado de salida, no un indicador de potencia. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.
P5: ¿Qué circuitos de protección incluye el Bi15-M30-AP6X?
Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.
Estas protecciones reducen el riesgo de error de instalación y eliminan la necesidad de componentes de protección de serie externos en el cableado estándar de la máquina.Los cortocircuitos sostenidos o la polaridad inversa sostenida más allá de la tolerancia transitoria del sensor causarán daños, así que resuelva los errores de cableado rápidamente.
